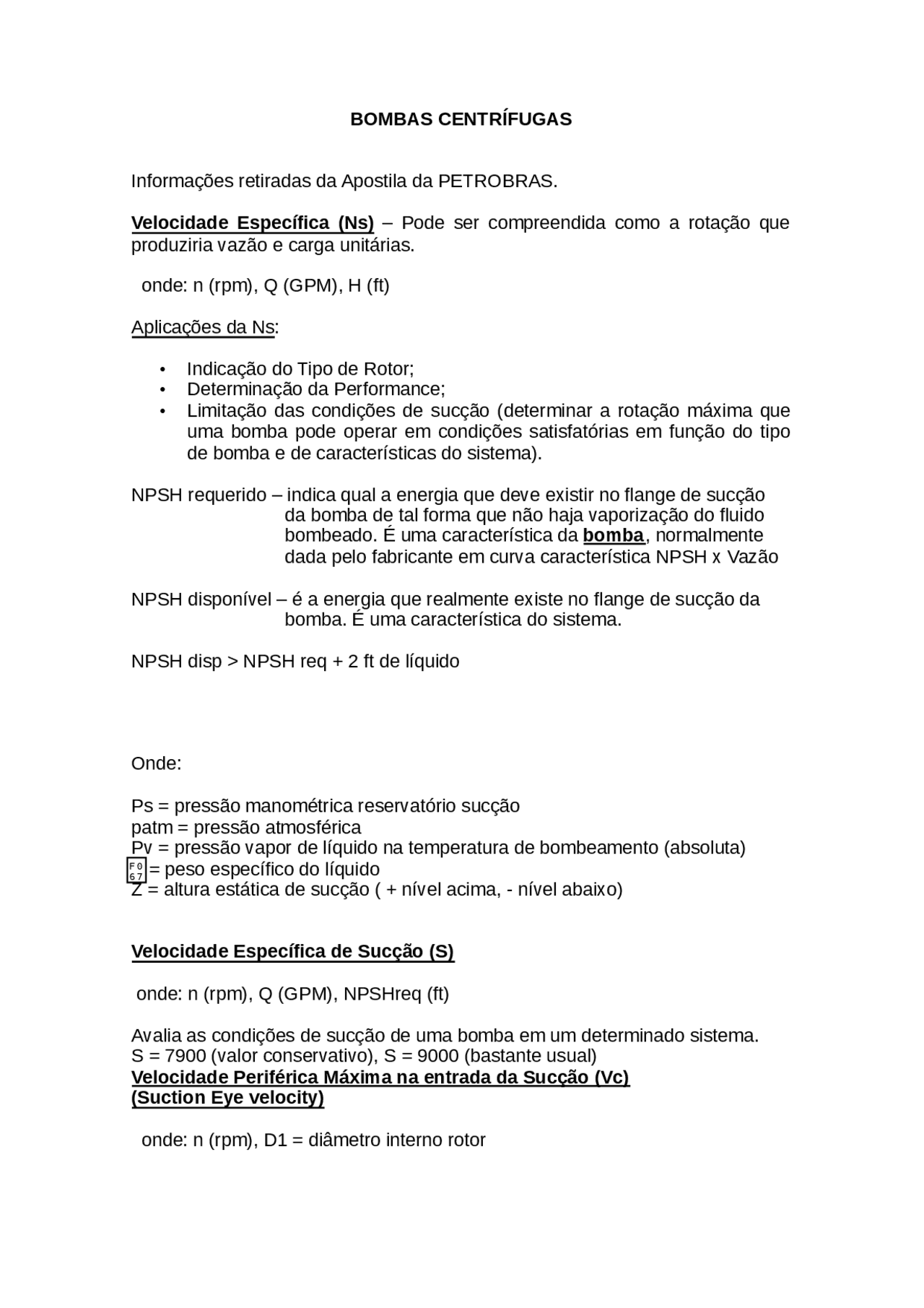

BOMBAS CENTRÍFUGAS
Informações retiradas da Apostila da PETROBRAS.
Velocidade Específica (Ns) – Pode ser compreendida como a rotação que
produziria vazão e carga unitárias.
onde: n (rpm), Q (GPM), H (ft)
Aplicações da Ns:
•Indicação do Tipo de Rotor;
•Determinação da Performance;
•Limitação das condições de sucção (determinar a rotação máxima que
uma bomba pode operar em condições satisfatórias em função do tipo
de bomba e de características do sistema).
NPSH requerido – indica qual a energia que deve existir no flange de sucção
da bomba de tal forma que não haja vaporização do fluido
bombeado. É uma característica da bomba, normalmente
dada pelo fabricante em curva característica NPSH x Vazão
NPSH disponível – é a energia que realmente existe no flange de sucção da
bomba. É uma característica do sistema.
NPSH disp > NPSH req + 2 ft de líquido
Onde:
Ps = pressão manométrica reservatório sucção
patm = pressão atmosférica
Pv = pressão vapor de líquido na temperatura de bombeamento (absoluta)
F 0
6 7 = peso específico do líquido
Z = altura estática de sucção ( + nível acima, - nível abaixo)
Velocidade Específica de Sucção (S)
onde: n (rpm), Q (GPM), NPSHreq (ft)
Avalia as condições de sucção de uma bomba em um determinado sistema.
S = 7900 (valor conservativo), S = 9000 (bastante usual)
Velocidade Periférica Máxima na entrada da Sucção (Vc)
(Suction Eye velocity)
onde: n (rpm), D1 = diâmetro interno rotor
