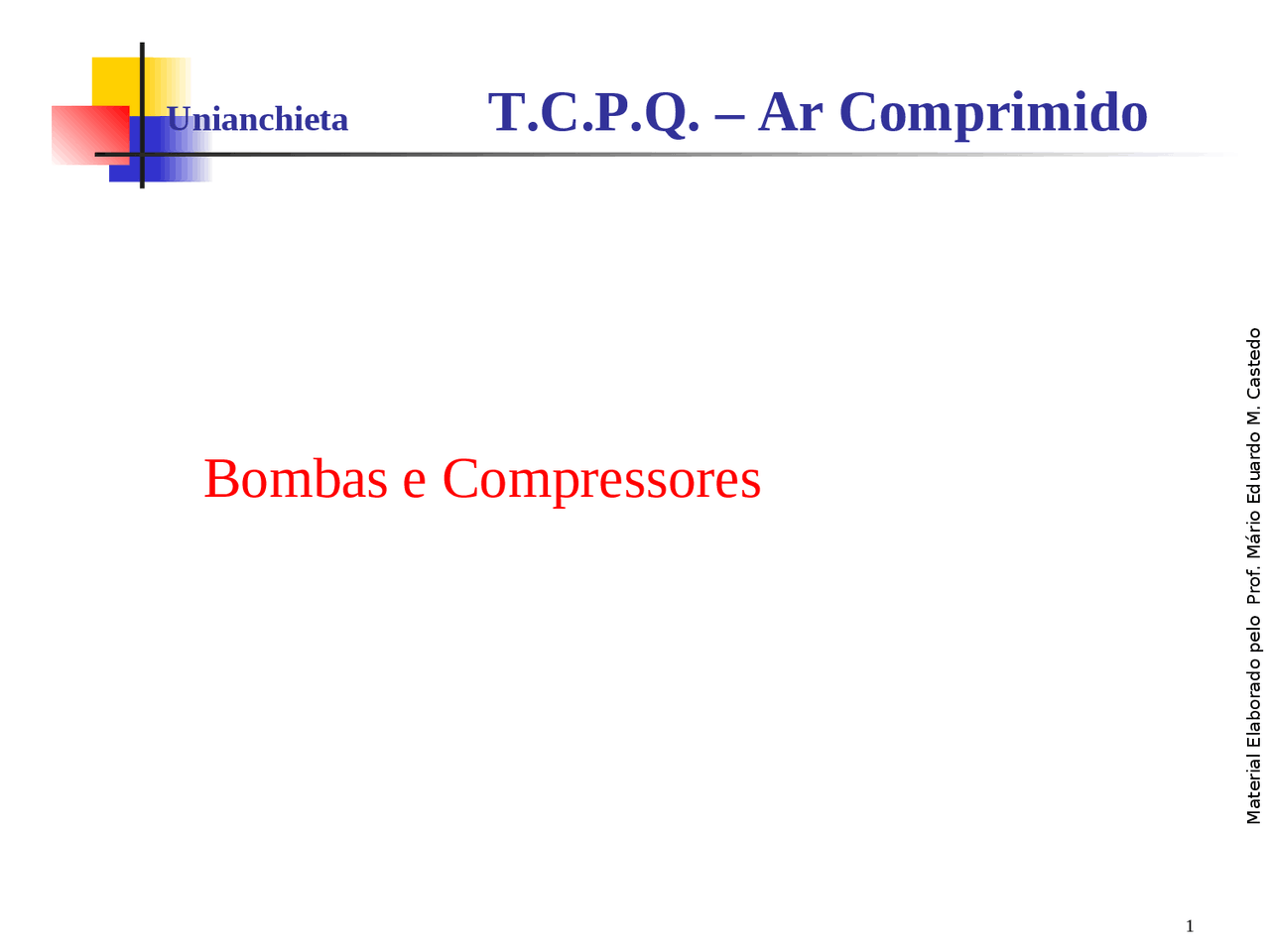

Unianchieta T.C.P.Q. – Ar Comprimido

Bombas e Compressores

Material Elaborado pelo Prof. Mário Eduardo M. Castedo

Ventiladores, Sopradores e Compressores

Transporte de Gases Ventiladores : provocam pequeno aumento de pressão (até 0,03 atm ou 3040 Pa) Sopradores : provocam aumento de pressão até 0,3 atm ou 3,04 10 4 Pa Compressores : provocam maior aumento de pressão (de 0,3 a 4000 atm ou 3,04 10 4 -4,05 10 5 Pa)

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Compressores

• (^) Deslocamento positivo
• (^) Centrífugos

Alternativos

Rotativos

Material Elaborado pelo Prof. Mário Eduardo M. Castedo  (^) Podem fornecer gás com pressão de algumas frações de atm até pressões muito elevadas (~2400 atm manométricas)  (^) As peças características são as mesmas das bombas alternativas: pistão, um cilindro com válvulas para admissão e exaustão.  (^) Pode-se usar único estágio ou multiestágio. No caso da compressão multiestágio é comum o resfriamento do gás entre os estágios. Deslocamento positivo: Alternativos

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Figura 1: Princípio de funcionamento de um compressor alternativo (http://www.deq.isel.ipl.pt/cp/sebentas/seb03.pdf) (http://alfa.ist.utl.pt/~lroriz/MyPage/compressores.htm)

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Deslocamento positivo: Rotativos Engrenagem com 2 lóbulos Bilobado: alta capacidade e pressão intermediária (7 m 3 /s e 0,8 atm)

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Parafuso Helicoidal: ampla faixa de pressão e capacidade (ex.: 1 atm e 6 m 3 /s: 11 atm e 12 m 3 /s) Coração de um compressor a parafusos helicoidais

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Figura 3: Compressor rotativo: tipo parafuso (http://www.em.pucrs.br/lsfm/alunos/luc_gab/compressores.html#C)

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Centrífugos  (^) Operam com os mesmos princípios das bombas centrífugas. Os multiestágios (mais de 1 rotor) têm, em geral, dispositivos de resfriamento.  (^) Comprimem enormes volumes de gases (140m^3 /s) até uma pressão de saída de 2 atm e com capacidades volumétricas menores podem descarregar altas pressões (centenas de atm).

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Centrífugos: Fluxo Radial Funcionamento: O gás escoa através do olho do rotor, acelerado radialmente, saindo com um aumento da velocidade, da periferia ao difusor (variação da energia cinética para energia de pressão).

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Figura 3: Esquema de um compressor centrífugo (http://www.em.pucrs.br/lsfm/alunos/luc_gab/compressores.html#D)

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Figura 3: Funcionamento de um compressor centrífugo (http://www.em.pucrs.br/lsfm/alunos/luc_gab/compressores.html)

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Compressor Centrífugo multi-estágio

Material Elaborado pelo Prof. Mário Eduardo M. Castedo Compressor centrífugo integrado, multi-estágio (1170-12500 ft 3 /min e 125-325 psi)
