1. CONDUTORES E CABOS HARMONIZADOS PARA APLICAÇÕES DOMÉSTICAS
MANUAL TÉCNICO DE CABOS ELÉCTRICOS DE BAIXA TENSÃO
2. CABOS DE DISTRIBUIÇÃO DE COBRE
1.1 H05V-U; H05V-K
1.2 H07-U; H07V-R; H07V-K
1.3 05VV-U
1.4 05VVH2-U
1.5 07Z1-K
1.6 H05VV-F; 05VV-F
2.1 FXV
2.2 XV
2.3 XAV; X1AV
2.4 FXZ1 (frt, zh) 2.5 XZ1 (frt, zh) 2.6 XZ1 (frs, zh)
3. CABOS DE DISTRIBUIÇÃO DE ALUMÍNIO 26 28
3.1 LXV
3.2 LSVAV; LVAV
4. CABOS DE SINALIZAÇÃO, COMANDO E MEDIDA
4.1 VV-K
4.2 XV MULTICONDUTORES
4.3 VHV
4.4 VHV SUBESTAÇÕES
5. CABOS DE TRANSPORTE E DISTRIBUIÇÃO AÉREOS (TORÇADAS)
38 5.1 XS; LXS

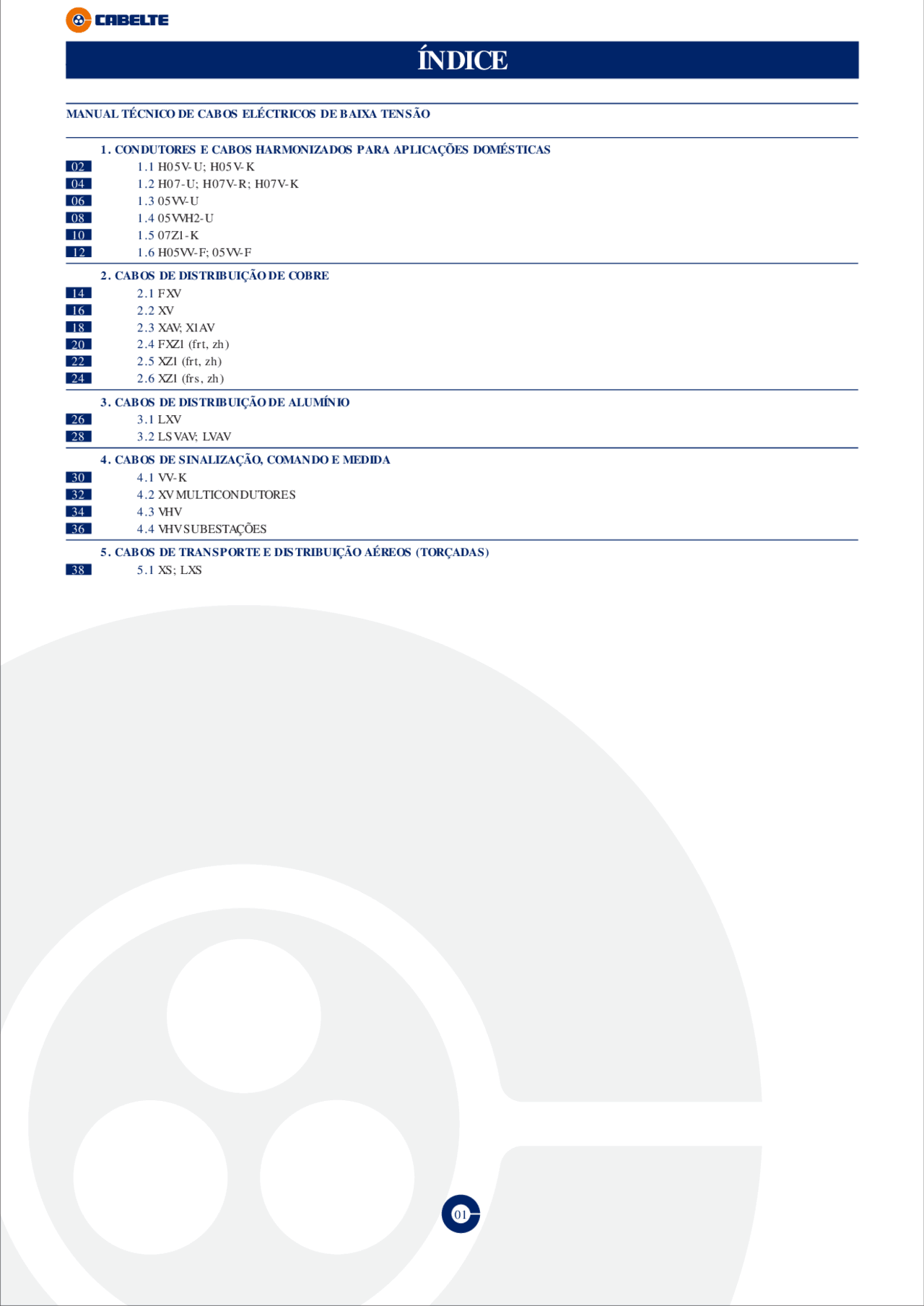

ÍNDICE
H05V-U, H05V-K
NP 2356-
APLICAÇÃO
Cabo monocondutor isolado sem bainha, flexível na construção H05V-K. Adequado para alimentação e controlo, em instalações fixas protegidas dentro de aparelhos e em, ou dentro de, montagens de iluminação. Também adequado para instalações em condutas montadas à superfície ou embutidas, se destinado a circuitos de sinalização ou controlo.
CONSTRUÇÃO
COR E MARCAÇÃO
H05V-U, H05V-K – AM, AZ, BR, CT, CZ, PT, VA
CERTIF HAR CABELTE H05V-U/H05V-K
CARACTERÍSTICAS GERAIS
Normas construtivas e de ensaios NP 2356- HD 21. UNE 21031- Tensão estipulada U 0 /U 300/500V Tensão de ensaio 2000V ac., 5 minutos Temp. máx. do cond. em regime permanente 70ºC Temp. máx. do cond. em regime curto-circuito 160ºC (t 5s) Raio mín. de curvatura para instalações fixas (mm) H05V-U 4xd se d 8; 5xd se 8 d 12; 6xd se d 12 H05V-K 3xd se d 12; 4xd se d 12 Esforço máximo de tracção (N) H05V-U 50 x S H05V-K 15 x S em que: S - secção dos condutores (mm2) ; d – diâmetro exterior do cabo (mm) Não propagador da chama CEI/EN 60332-1-2 / UNE EN 50265-2-1 (cabo vertical, chama a 750ºC, comp. cabo carbonizado 540mm) Fléxivel para o cabo H05V-K Extra deslizante
CONDUTOR
H05V-U – Cobre nu, maciço (classe 1), circular H05V-K - Cobre nu, multifilar, flexível (classe 5), circular ISOLAÇÃO Policloreto de vinilo (PVC), tipo TI 1
H07V-U, H07-R, H07V-K
NP 2356-
APLICAÇÃO
Cabo monocondutor isolado sem bainha, flexível na construção H07V-K. Adequado para alimentação de aparelhagem em instações fixas protegidas e para montagem em quadros eléctricos, para tensões até 1000 V ac. ou até 750 V dc. à terra. Instalação em condutas montadas à superfície ou embutidas, ou em sistemas fechados similares.
CONSTRUÇÃO
CONDUTOR
H07V-U Cobre nu, maciço (classe 1), circular H07V-R Cobre nu, multifilar (classe 2), circular H07V-K Cobre nu, multifilar, flexível (classe 5), circular ISOLAÇÃO Policloreto de vinilo (PVC), tipo TI 1
H07V-U, H07V-R, H07V-K – AZ, BR, CT, CZ, PT, VA
CERTIF HAR CABELTE H07V-U/H07V-R/H07V-R
COR E MARCAÇÃO
Normas construtivas e de ensaios NP 2356- HD 21. UNE 21031- Tensão estipulada U 0 /U 450/750 V Tensão de ensaio 2500 V ac., 5 minutos Temp. máx. do cond. em regime permanente 70ºC Temp. máx. do cond. em regime curto-circuito 160ºC (t 5s) Raio mín. de curvatura para instalações fixas (mm) H07V-U/R - 4xd se d 8; 5xd se 8 d 12 ; 6xd se d 12 H07V-K - 3xd se d 12 ; 4xd se d 12 Esforço máximo de tracção (N) H07V-U/R: 50 x S H07V-K: 15 x S em que: S - secção dos condutores (mm^2 ) Não propagador da chama CEI/EN 60332-1-2 / UNE EN 50265-2-1 (cabo vertical, chama a 750ºC, comp. cabo carbonizado 540mm) Flexível para o cabo H07V-K Extra deslizante
CARACTERÍSTICAS GERAIS
DADOS TÉCNICOS
Composição do cabo nº cond. x secção (mm^2 )
Diâmetro exterior nominal ( mm )
Peso aprox. (kg / km)
Corrente máxima admissível (A), Ta=30ºC, Instalação em tubos embebidos nos elementos da construção, em alvenaria
1 x 1,5 3,0 20 17,5 15, 1 x 2,5 3,5 30 24 21 1 x 4 4,0 45 32 28 1 x 6 4,5 65 41 36
1 x 1,5 3,5 20 17,5 15, 1 x 2,5 4,0 35 24 21 1 x 4 4,5 50 32 28 1 x 6 5,0 70 41 36 1 x 10 6,5 110 57 50 1 x 16 7,5 180 76 68 1 x 25 9,0 265 101 89 1 x 35 10,0 350 125 110 1 x 50 11,5 490 151 134 1 x 70 13,5 695 192 171 1 x 95 15,5 960 232 207 1 x 120 17,0 1200 269 239 1 x 150 19,0 1450 1 x 185 21,0 1845 1 x 240 24,0 2405 1 x 300 26,5 3045 1 x 400 30,0 3845
1 x 6 5,5 70 41 36 1 x 10 6,5 110 57 50 1 x 16 8,5 175 76 68 1 x 25 9,5 255 101 89 1 x 35 11,0 350 125 110 1 x 50 13,5 515 151 134 1 x 70 15,0 675 192 171 1 x 95 16,5 890 232 207 1 x 120 18,5 1145 269 239 1 x 150 20,5 1420 1 x 185 22,5 1715 1 x 240 29,0 2310
CARACTERÍSTICAS DIMENSIONAIS E ELÉCTRICAS
2 condutores carregados 3 condutores carregados
H07V-U
H07V-R
H07V-K
1 só circuito instalado, método de referência B (RTIEBT)
ANTES DE ACEITAR QUALQUER PROPOSTA SOLICITAMOS APROVAÇÃO PRÉVIA DESTA ESPECIFICAÇÃO Advertimos para o facto da informação que consta deste documento poder ser alterada sem aviso prévio. Este documento é distribuído tendo em atenção que os autores e editores não podem ser responsabilizados por quaisquer danos resultantes de eventuais erros ou omissões, bem como os resultantes de uma utilização indevida deste produto.
DADOS TÉCNICOS
2 x 1,5 9,0 110 19,5 22 2 x 2,5 10,5 150 27 30 2 x 4 11,5 195 36 40 2 x 6 12,5 250 46 51 3 x 1,5 9,5 130 19,5 22 3 x 2,5 11,0 180 27 30 3 x 4 12,0 240 36 40 3 x 6 13,5 320 46 51 4 x 1,5 10,5 155 17,5 18, 4 x 2,5 12,0 220 24 25 4 x 4 13,5 305 32 34 4 x 6 14,5 400 41 43 5 x 1,5 11,0 190 17,5 18, 5 x 2,5 12,5 265 24 25 5 x 4 14,5 370 32 34 5 x 6 15,5 485 41 43
CARACTERÍSTICAS DIMENSIONAIS E ELÉCTRICAS
Composição do cabo nº cond. x secção (mm^2 )
Diâmetro exterior aprox. ( mm )
Peso aprox. (kg / km)
Corrente máxima admissível (A), Ta=30ºC Instalação fixa às paredes*
Cabos de 2 e 3 condutores: 2 condutores carregados Cabos de 4 e 5 condutores: 3 condutores carregados
- Método de referência C (RTIEBT) 1 só cabo instalado
Instalação ao ar livre
ANTES DE ACEITAR QUALQUER PROPOSTA SOLICITAMOS APROVAÇÃO PRÉVIA DESTA ESPECIFICAÇÃO Advertimos para o facto da informação que consta deste documento poder ser alterada sem aviso prévio. Este documento é distribuído tendo em atenção que os autores e editores não podem ser responsabilizados por quaisquer danos resultantes de eventuais erros ou omissões, bem como os resultantes de uma utilização indevida deste produto.
05VVH2-U
NP 3324
CONSTRUÇÃO
CONDUTOR
Cobre nu, maciço (classe 1), circular ISOLAÇÃO Policloreto de vinilo (PVC), tipo TI 1 BAINHA Policloreto de vinilo (PVC), tipo TM 1 FORMA Achatada
APLICAÇÃO
Cabo para alimentação de energia, de tensão estipulada 300/500 V. Indicado para instalações fixas à vista, no interior de edifícios, em ambientes domésticos, escritórios (Antiga designação VVD).
CARACTERÍSTICAS GERAIS
Normas construtivas e de ensaios NP 3324 Tensão estipulada U 0 /U 300/500 V Tensão de ensaio 2000 Vac., 5 minutos Temp. máx. do cond. em regime permanente 70ºC Temp. máx. do cond. em regime curto-circuito 160ºC (t 5s) Raio mín. de curvatura na instalação (mm) 12 x d Não propagador da chama CEI/EN 60332-1-2 / UNE EN 50265-2-1 (cabo vertical, chama a 750ºC, comp. cabo carbonizado 540 mm)
COR E MARCAÇÃO DA BAINHA EXTERIOR
Creme CABELTE 05VVH2-U composição Ano de fabrico
IDENTIFICAÇÃO DOS CONDUTORES ISOLADOS
Nº DE CONDUTORES 2 3
COLORAÇÃO DA Com cond. de protecção ISOLAÇÃO (HD 308.S2) Sem cond. de protecção
07Z1-K
ES07Z1-K(AS) (UNE 211002)
ES07Z1-K(AS) – AZ, CT, CZ, PT, VA
AENOR CABELTE ES07Z1-K(AS)
APLICAÇÃO
Cabo monocondutor ignífugo, de alta segurança, isolado com material termoplástico livre de halogéneos, de tensão estipulada 450/750 V, sem bainha. Indicado para instalações fixas, interiores, em locais públicos, como: hospitais, hotéis, centros comerciais, salas de espectáculo, centros de informática e de comunicações e, em geral, todos os locais com elevada afluência de pessoas e com grande densidade de equipamentos eléctricos e electrónicos.
CONSTRUÇÃO
CONDUTOR
Cobre nu, multifilar, flexível (classe 5) ISOLAÇÃO Composto termoplástico livre de halogéneos, LSZH (Low Smoke Zero Halogen)
COR E MARCAÇÃO
Normas construtivas e de ensaios UNE 211002 Tensão estipulada U 0 /U 450/750 V Tensão de ensaio 2500 Va.c., 5 minutos Temp. máx. do cond. em regime permanente 70ºC Temp. máx. do cond. em regime curto-circuito 160ºC (t 5s) Raio mín. de curvatura na instalação (mm) 9xd Esforço máximo de tracção (N) sobre o condutore: 15 x S em que: S - secção dos condutores (mm^2 ) Não propagador da chama CEI/EN 60332-1-2 / UNE EN 50265-2-1 (cabo vertical, chama a 750ºC, comp. cabo carbonizado 540 mm) Não propagador do incêndio CEI 60332-3-25 / UNE EN 50266-2-5 (conj. cabos em esteira vertical, comp. cabo carbonizado 2,5 m) Isento de halogéneos Baixa Opacidade CEI/EN 61034-2 / UNE EN 50268-2 (câmara de 27 m^3 , 40 minutos, transmitância luminosa 60%) Baixa Corrosividade CEI 60754-2 / UNE EN 50267-2-2 (bainha LSZH: pH 4,3 ; conductividade 10μS/mm) Excelente flexibilidade
CARACTERÍSTICAS GERAIS
Composição do cabo nº cond. x secção (mm^2 )
Diâmetro exterior nominal (mm)
Peso aprox. (kg / km)
Corrente máxima admissível (A), Ta=30ºC Instalação em tubos embebidos nos elementos da construção, em alvenaria
DADOS TÉCNICOS
1x1,5 3,0 20 17,5 15, 1x2,5 4,0 35 24 21 1x4 4,5 46 32 28 1x6 5,0 65 41 36 1x10 6,5 115 57 50 1x16 7,5 170 76 68 1x25 9,5 260 101 89 1x35 10,5 350 125 110 1x50 12,5 495 151 134
CARACTERÍSTICAS DIMENSIONAIS E ELÉCTRICAS
1 - um só circuito instalado, método de referência B (RTIEBT)
2 condutores carregados 3 condutores carregados
ANTES DE ACEITAR QUALQUER PROPOSTA SOLICITAMOS APROVAÇÃO PRÉVIA DESTA ESPECIFICAÇÃO Advertimos para o facto da informação que consta deste documento poder ser alterada sem aviso prévio. Este documento é distribuído tendo em atenção que os autores e editores não podem ser responsabilizados por quaisquer danos resultantes de eventuais erros ou omissões, bem como os resultantes de uma utilização indevida deste produto.
DADOS TÉCNICOS
2 x 0,75 7,0 55 6 2 x 1,0 7,0 65 10 2 x 1,5 8,0 85 22 2 x 2,5 10,0 135 30 2 x 4 11,0 185 40 3 x 0,75 7,5 70 6 3 x 1 7,5 80 10 3 x 1,5 9,0 110 22 3 x 2,5 10,5 170 30 3 x 4 12,0 235 40 4 x 0,75 8,0 80 12 4 x 1 8,5 100 13 4 x 1,5 10,0 140 18, 4 x 2,5 11,5 205 25 4 x 4 13,0 290 34 5 x 0,75 9,0 105 6 5 x 1 9,5 130 10 5 x 1,5 11,0 165 18, 5 x 2,5 13,0 250 25 5 x 4 14,5 375 34
2 x 6 13,5 265 51 3 x 6 14,0 335 51 4 x 6 15,5 415 43 5 x 6 16,0 475 43 7 x 1,5 12,0 225 12 7 x 2,5 14,5 340 16
CARACTERÍSTICAS DIMENSIONAIS E ELÉCTRICAS
Composição do cabo nº cond. x secção (mm^2 )
Diâmetro exterior aprox. ( mm )
Peso aprox. ( kg / km )
Corrente máxima admissível (A), Ta=30ºC Instalação ao ar livre
H05VV-F
05VV-F
Cabos de 2 e 3 condutores: 2 condutores carregados Cabos de 4 e 5 condutores: 3 condutores carregados 1 só cabo instalado
ANTES DE ACEITAR QUALQUER PROPOSTA SOLICITAMOS APROVAÇÃO PRÉVIA DESTA ESPECIFICAÇÃO Advertimos para o facto da informação que consta deste documento poder ser alterada sem aviso prévio. Este documento é distribuído tendo em atenção que os autores e editores não podem ser responsabilizados por quaisquer danos resultantes de eventuais erros ou omissões, bem como os resultantes de uma utilização indevida deste produto.
FXV
FXV (CEI 60502-1); RV-K (UNE 21123-2)
CONDUTOR
Cobre nu, multifilar (classe 5), circular ISOLAÇÃO Polietileno reticulado (XLPE) BAINHA Policloreto de vinilo (PVC), tipo ST 2
APLICAÇÃO
Cabo para transporte e distribuição de energia, de tensão estipulada 0,6/1kV. Indicado para instalações fixas, interiores ou exteriores, protegidas ou não, quando se requeira maior flexibilidade, como, por exemplo, em instalações de geometria complexa.
CONSTRUÇÃO
COR E MARCAÇÃO DA BAINHA EXTERIOR
Cor preta (ou creme, a pedido) CABELTE FXV composição 0,6/1kV Ano de fabrico / RV-K 0,6/1kV AENOR
COLORAÇÃO DA Com cond. de protecção - VA-AZ-CT VA 1 -CT-PT-CZ VA 1 -AZ 1 -CT-PT-CZ ISOLAÇÃO (HD 308.S2) Sem cond. de protecção AZ-CT CT-PT-CZ AZ 1 -CT-PT-CZ AZ 1 -CT-PT-CZ-PT
IDENTIFICAÇÃO DOS CONDUTORES ISOLADOS
Nº DE CONDUTORES 2 3 4 5
1 – cores dos condutores de secção reduzida, se existirem. Nota: Cor da isolação dos cabos monocondutores - preto.
Normas construtivas e de ensaios FXV – CEI 60502- RV-K - UNE 21123- Tensão estipulada U 0 /U 0,6/1kV Tensão de ensaio 3,5 kV ac., 5 minutos Temp. máx. do cond. em regime permanente 90ºC Temp. máx. do cond. em regime curto-circuito 250ºC (t 5s) Raio mín. de curvatura na instalação (mm) 4xd se d 25; 5xd se 25 d 50; 6xd se d 50 Esforço máximo de tracção (N) com manga sobre os condutores de cobre: 50 x S com manga sobre a bainha: 3 x d^2 em que: S - secção dos condutores (mm^2 ); d – diâmetro exterior do cabo (mm) Não propagador da chama CEI/EN 60332-1-2 / UNE EN 50265-2-1 (cabo vertical, chama a 750ºC, comp. cabo carbonizado 540 mm) Boa resistência aos agentes exteriores, podendo estar exposto à radiação solar Boa capacidade de transmissão de potência Excelente flexibilidade
CARACTERÍSTICAS GERAIS
XV
XV (CEI 60502-1, HD 603-5V); RV (UNE 21123-2); U-1000 R2V (NF C 32-321)
Cor preta (ou creme, a pedido) CABELTE XV composição 0,6/1kV Ano de fabrico / RV 0,6/1kV / NF-USU-1000 R2V
APLICAÇÃO
Cabo para transporte e distribuição de energia, de tensão estipulada 0,6/1kV. Indicado para instalações fixas, interiores ou exteriores, protegidas ou não.
CONSTRUÇÃO
CONDUTOR
Cobre nu, maciço (classe 1) ou multifilar (classe 2), circular ou sectorial ISOLAÇÃO Polietileno reticulado (XLPE) BAINHA Policloreto de vinilo (PVC), tipo ST
COR E MARCAÇÃO DOS CONDUTORES ISOLADOS
Normas construtivas e de ensaios XV - HD 603-5V, CEI 60502 - 1 RV - UNE 21123- U -1000 R2V - NF C 32- Tensão estipulada U 0 /U 0,6/1kV Tensão de ensaio 3,5 kV ac. 5 minutos Temp. máx. do cond. em regime permanente 90ºC Temp. máx. do cond. em regime curto-circuito 250ºC (t 5s) Raio mín. de curvatura na instalação (mm) 15 x d - cabos monocondutores; 12 x d – cabos multicondutores Esforço máximo de tracção (N) com manga sobre os condutores de cobre: 50 x S com manga sobre a bainha: 3 x d^2 em que: S - secção dos condutores (mm2); d – diâmetro exterior do cabo (mm) Não propagador da chama CEI/EN 60332-1-2 / UNE-EN 50265-2-1 / NF C 32-070-C2 (cabo vertical, chama a 750ºC, comp. cabo carbonizado 540mm) Boa resistência aos agentes exteriores, podendo estar exposto à radiação solar (se bainha exterior cor preta) Boa capacidade de transmissão de potência
CARACTERÍSTICAS GERAIS
1 – cores dos condutores de secção reduzida, se existirem. Nota: Código de cores aplicável ao U-1000 R2V 3x1,5 e 3x2,5 : AZ-CT-PT ; Cor da isolação dos cabos monocondutores – PT.
COLORAÇÃO DA Com cond. de protecção - VA-AZ-CT VA 1 -CT-PT-CZ VA 1 -AZ 1 -CT-PT-CZ ISOLAÇÃO (HD 308.S2) Sem cond. de protecção AZ-CT CT-PT-CZ AZ 1 -CT-PT-CZ AZ 1 -CT-PT-CZ-PT
IDENTIFICAÇÃO DOS CONDUTORES ISOLADOS
Nº DE CONDUTORES 2 3 4 5
Composição do cabo nº cond. x secção (mm^2 )
Forma dos condutores
Diâmetro exterior nominal (mm)
Peso aprox. (kg / km)
CARACTERÍSTICAS DIMENSIONAIS
3 x 50 + 1 x 25 C2 30,0 2315 3 x 70 + 1 x 35 C2 34,0 2962 3 x 95 + 1 x 50 C2 38,0 4196 3 x 120 + 1 x 70 C2 43,0 5363 3 x 150 + 1 x 70 C2 46,5 6212 3 x 185 + 1 x 95 C2 50,5 7554 3 x 240 + 1 x 120 C2 57,5 9624
1 x 35 C2 12,0 390 1 x 50 C2 13,5 515 1 x 70 C2 15,5 720 1 x 95 C2 17,5 975 1 x 120 C2 19,5 1225 1 x 150 C2 21,0 1490 1 x 185 C2 23,5 1855 1 x 240 C2 26,5 2385 1 x 300 C2 28,5 2995 1 x 400 C2 32,0 3905 1 x 500 C2 36,0 4835 2 x 1,5 C1 9,5 115 2 x 2,5 C1 10,0 140 2 x 4 C1 11,0 185 2 x 6 C1 (2) 12,0 255 2 x 10 C2 14,5 365 2 x 16 C2 18,5 610 2 x 25 C2 21,5 890 2 x 35 S2 23,5 1135 2 x 50 S2 26,5 1475 3 x 1,5 C1 10,0 130 3 x 2,5 C1 10,5 170 3 x 4 C1 11,5 225 3 x 6 C1 (2) 12,5 295 3 x 10 C2 15,0 455 3 x 16 C2 19,5 745 3 x 25 C2 23,0 1110 3 x 35 S2 25,0 1440 3 x 50 S2 28,0 1880 4 x 1,5 C1 10,5 155 4 x 2,5 C1 11,5 200 4 x 4 C1 12,5 275 4 x 6 C1 (2) 14,0 365 4 x 10 C2 16,5 560 4 x 16 C2 19,5 830 3 x 25 + 1 x 16 C2 24,0 1280 3 x 35 + 1 x 16 S2+C2 26,0 1610 3 x 50 + 1 x 25 S2+C2 29,5 2150 3 x 70 + 1 x 35 S2+C2 33,5 3000 3 x 95 + 1 x 50 S2+C2 38,0 4015 3 x 120 + 1 x 70 S2+C2 43,5 5210 3 x 150 + 1 x 70 S2+C2 47,0 6180 3 x 185 + 1 x 95 S2+C2 52,5 7810 3 x 240 + 1 x 120 S2+C2 59,0 10000 5 x 1,5 C1 11,5 180 5 x 2,5 C1 12,5 240 5 x 4 C1 13,5 330 5 x 6 C1(2) 15,0 465 5 x 10 C2 18,0 685 5 x 16 C2 21,0 1020 3 x 25 + 2G16 C2 25,5 1440 3 x 35 + 2G16 C2 27,5 1785 3 x 50 + 2G25 C2 31,5 2415 3 x 70 + 2G35 C2 36,0 3345 3 x 95 + 2G50 C2 40,5 4480 3 x 120 + 2G70 C2 46,5 5875 3 x 150 + 2G70 C2 49,5 6835 3 x 185 + 2G95 C2 55,5 8700 3 x 240 + 2G120 C2 62,5 11125
DADOS TÉCNICOS
CARACTERÍSTICAS DIMENSIONAIS E ELÉCTRICAS
Composição do cabo nº cond. x secção (mm^2 )
Forma dos condutores
Diâmetro exterior nominal (mm)
Peso aprox. (kg / km)
Corrente máxima admissível (A), Ta=30ºC, Instalação ao ar livre 2 condutores carregados 3 condutores carregados 200 176 242 216 310 279 377 342 437 400 504 464 575 533 679 634 783 736 940 868 1083 998 26 36 49 63 86 115 149 185 225 26 23 36 32 49 42 63 54 86 75 115 100 127 158 192 23 32 42 54 75 100 127 158 192 246 298 346 399 456 538 23 32 42 54 75 100 127 158 192 246 298 346 399 456 538 (2) classe 2 para cabos POWERCAB RV e U-1000 R2V
C- Circular; S- Sectorial; 1 – Classe 1; 2 – Classe 2 As composições de 4 condutores sem identificação da letra G, podem incluir condutor de neutro ou de protecção.
Cabos de 2 e 3 condutores – 2 condutores carregados Cabos de 4 e 5 condutores – 3 condutores carregados Cabos monocondutores em esteira juntiva 1 só cabo instalado ( ou 1 só circuito no caso de cabos monocondutores)
ANTES DE ACEITAR QUALQUER PROPOSTA SOLICITAMOS APROVAÇÃO PRÉVIA DESTA ESPECIFICAÇÃO Advertimos para o facto da informação que consta deste documento poder ser alterada sem aviso prévio. Este documento é distribuído tendo em atenção que os autores e editores não podem ser responsabilizados por quaisquer danos resultantes de eventuais erros ou omissões, bem como os resultantes de uma utilização indevida deste produto.
DADOS TÉCNICOS
1 x 10 C2 13,5 265 1 x 16 C2 14,5 335 1 x 25 C2 16,0 455 1 x 35 C2 17,0 560 1 x 50 C2 18,5 695 1 x 70 C2 20,5 930 1 x 95 C2 22,0 1195 1 x 120 C2 24,0 1465 1 x 150 C2 25,5 1750 1 x 185 C2 28,0 2140 1 x 240 C2 31,0 2705 1 x 300 C2 33,5 3340 1 x 400 C2 36,5 4275 1 x 500 C2 40,5 5245 2 x 1,5 C1 12,0 220 2 x 2,5 C1 13,0 255 2 x 4 C1 14,0 310 2 x 6 C1 (2) 15,0 375 2 x 10 C2 17,0 525 2 x 16 C2 19,5 705 2 x 25 C2 22,5 1000 2 x 35 S2 20,5 990 2 x 50 S2 23,0 1275 2 x 70 S2 25,5 1740 3 x 1,5 C1 12,5 240 3 x 2,5 C1 13,5 285 3 x 4 C1 14,5 355 3 x 6 C1 (2) 15,5 440 3 x 10 C2 18,0 620 3x16 C2 20,5 850 4 x 1,5 C1 13,5 270 4 x 2,5 C1 14,5 330 4 x 4 C1 15,5 415 4 x 6 C1 (2) 16,5 520 4 x 10 C2 19,5 745 4 x16 C2 22,0 1025 3 x 16 + 1 G 10 C2 21,5 970 3 x 25 + 1 x 16 C2 25,0 1405 3 x 35 + 1 x 16 S2+C2 26,5 1610 3 x 50 + 1 x 25 S2+C2 29,5 2130 3 x 70 + 1 x 35 S2+C2 34,0 2925 3 x 95 + 1 x 50 S2+C2 39,5 4245 3 x 120 + 1 x 70 S2+C2 43,0 5260 3 x 150 + 1 x 70 S2+C2 47,0 6290 3 x 185 + 1 x 95 S2+C2 49,5 7760 3 x 240 + 1 x 120 S2+C2 57,5 9820 5 x 1,5 C1 14,0 310 5 x 2,5 C1 15,0 380 5 x 4 C1 16,5 485 5 x 6 C1 (2) 17,5 610 5 x 10 C2 20,5 885 5 x 16 C2 24,0 1235 3 x 25 + 2G16 C2 26,5 1610 3 x 35 + 2G16 C2 28,0 1905 3 x 50 + 2G25 C2 32,5 2660 3 x 70 + 2G35 C2 38,5 4055 3 x 95 + 2G50 C2 42,5 5085 3 x 120 + 2G70 C2 49,0 6695 3 x 150 + 2G70 C2 51,5 7475 3 x 185 + 2G95 C2 54,0 8600 3 x 240 + 2G120 C2 64,5 12045
Composição do cabo nº cond. x secção (mm^2 )
Forma dos condutores
Diâmetro exterior nominal (mm)
Peso aprox. (kg / km)
Corrente máxima admissível (A), Ts=20ºC, Instalação directamente enterrada 2 condutores carregados 3 condutores carregados
CARACTERÍSTICAS DIMENSIONAIS E ELÉCTRICAS
(2) C2 para cabos U-1000 RVFV e RVFV 0,6/1kV C- Circular; S- Sectorial; 1 – Classe 1; 2 – Classe 2 As composições de 4 condutores sem identificação da letra G, podem incluir condutor de neutro ou de protecção. Cabos de 2 e 3 condutores – 2 condutores carregados Cabos de 4 e 5 condutores – 3 condutores carregados Cabos monocondutores em esteira juntiva 1 só cabo instalado ( ou 1 só circuito no caso de cabos monocondutores)
ANTES DE ACEITAR QUALQUER PROPOSTA SOLICITAMOS APROVAÇÃO PRÉVIA DESTA ESPECIFICAÇÃO Advertimos para o facto da informação que consta deste documento poder ser alterada sem aviso prévio. Este documento é distribuído tendo em atenção que os autores e editores não podem ser responsabilizados por quaisquer danos resultantes de eventuais erros ou omissões, bem como os resultantes de uma utilização indevida deste produto.
FXZ1 (frt, zh)
FXZ1 (frt,zh) (CEI 60502-1); RZ1-K (AS) (UNE 21123-4)
APLICAÇÃO
Cabo ignífugo, de alta segurança, para transporte e distribuição de energia, de tensão estipulada 0,6/1kV. Indicado para instalações fixas e interiores, em locais públicos, como: hospitais, hotéis, centros comerciais, salas de espectáculo, centros de informática e de comunicações e, em geral, todos os locais com elevada afluência de pessoas e com grande densidade de equipamentos eléctricos e electrónicos; quando se requeira maior flexibilidade, como, por exemplo, em instalações de geometria complexa. Podem também ser usados em instalações exteriores, desde que protegidos da radiação solar e não em contacto com a água. (Antiga designação FxZ)
CONSTRUÇÃO
CONDUTOR
Cobre nu, multifilar, flexível (classe 5), circular ISOLAÇÃO Polietileno reticulado (XLPE) BAINHA Composto termoplástico livre de halogéneos, LSZH (Low Smoke Zero Halogen)
COR E MARCAÇÃO DA BAINHA EXTERIOR
Cor verde CABELTE FXZ1 (frt,zh) composição Ano de fabrico AENOR RZ1-K (AS) 0,6/1kV
1 – cores dos condutores de secção reduzida, se existirem
CARACTERÍSTICAS GERAIS
Normas construtivas e de ensaios FXZ1 (frt, zh) – CEI 60502- RZ1-K(AS) - UNE 21123- Tensão estipulada U 0 /U 0,6/1kV Tensão de ensaio 3,5 kV ac., 5 minutos Temp. máx. do cond. em regime permanente 90ºC Temp. máx. do cond. em regime curto-circuito 250ºC (t 5s) Raio mín. de curvatura na instalação (mm) 4xd se d 25 ; 5xd se 25 d 50 ; 6xd se d 50 Esforço máximo de tracção (N) com manga sobre os condutores: 50 x S com manga sobre a bainha: 3 x d^2 em que: S - secção dos condutores (mm^2 ) ; d – diâmetro exterior do cabo (mm) Não propagador da chama CEI/EN 60332-1-2 / UNE EN 50265-2-1 (cabo vertical, chama a 750ºC, comp. cabo carbonizado 540 mm) Não propagador do incêndio CEI 60332-3-24 / UNE EN 50266-2-4 (conj. cabos em esteira vertical, comp. cabo carbonizado 2,5 m) Isento de halogéneos Baixa Opacidade CEI/EN 61034-2 / UNE EN 50268-2 (câmara de 27 m^3 , 40 minutos, transmitância luminosa 60%) Baixa Toxicidade CEI 60754-1 / UNE EN 50267-2-1 (teor de ácidos halogenados 0,5%) Baixa Corrosividade CEI 60754-2 / UNE EN 50267-2-3 (bainha LSZH: pH 4,3 ; conductividade 10μS/mm) Boa capacidade de transmissão de potência Boa resistência mecânica, ao esmagamento e ao impacto Protecção contra os roedores Excelente flexibilidade
COLORAÇÃO DA Com cond. de protecção - VA-AZ-CT VA-CT-PT-CZ VA-AZ-CT-PT-CZ ISOLAÇÃO (HD 308.S2) Sem cond. de protecção AZ-CT CT-PT-CZ AZ-CT-PT-CZ AZ-CT-PT-CZ-PT
IDENTIFICAÇÃO DOS CONDUTORES ISOLADOS
Nº DE CONDUTORES 2 3 4 5
