H.

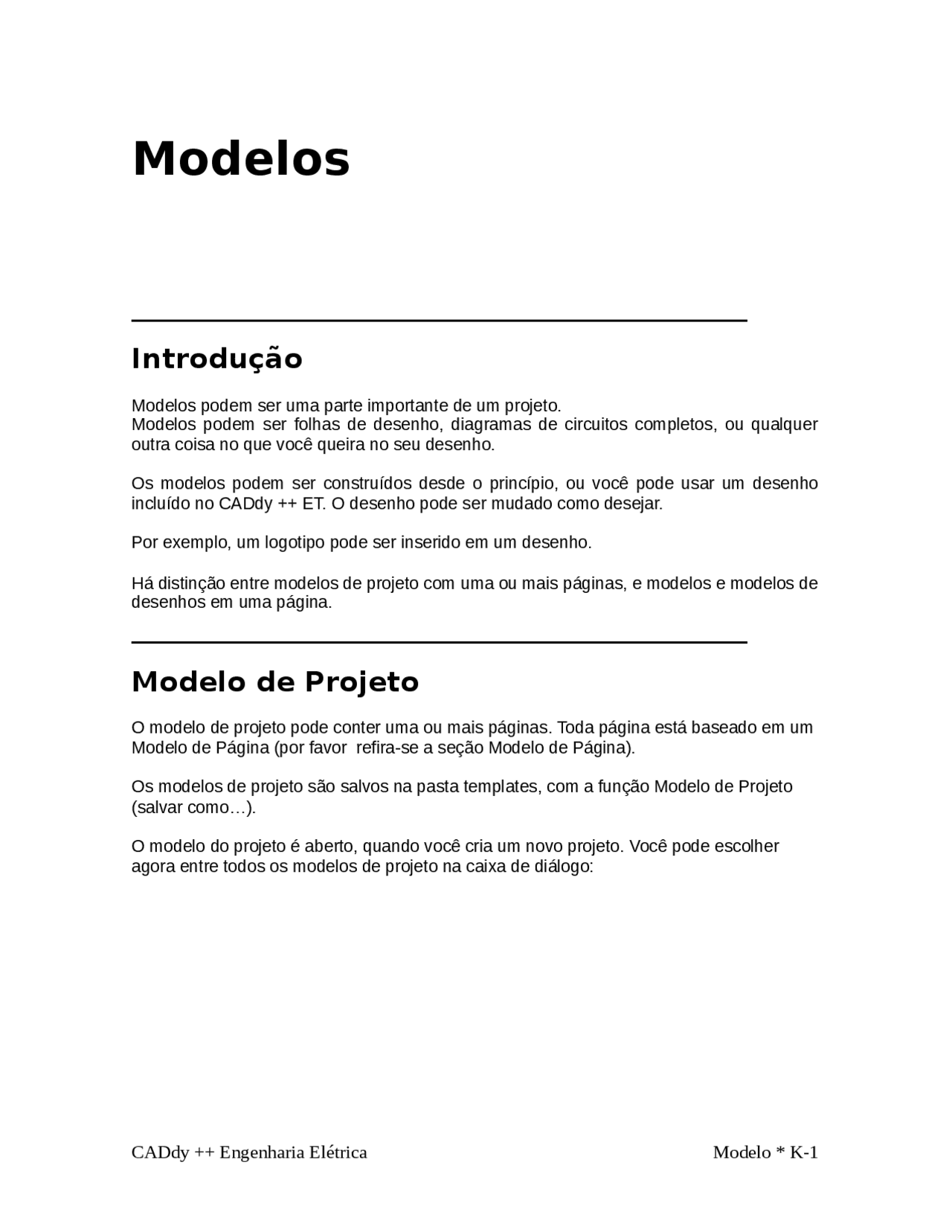

Modelos
____________________________________________
Introdução
Modelos podem ser uma parte importante de um projeto. Modelos podem ser folhas de desenho, diagramas de circuitos completos, ou qualquer outra coisa no que você queira no seu desenho.
Os modelos podem ser construídos desde o princípio, ou você pode usar um desenho incluído no CADdy ++ ET. O desenho pode ser mudado como desejar.
Por exemplo, um logotipo pode ser inserido em um desenho.
Há distinção entre modelos de projeto com uma ou mais páginas, e modelos e modelos de desenhos em uma página.
____________________________________________
Modelo de Projeto
O modelo de projeto pode conter uma ou mais páginas. Toda página está baseado em um Modelo de Página (por favor refira-se a seção Modelo de Página).
Os modelos de projeto são salvos na pasta templates, com a função Modelo de Projeto (salvar como…).
O modelo do projeto é aberto, quando você cria um novo projeto. Você pode escolher agora entre todos os modelos de projeto na caixa de diálogo:
(NOTA: Vários conteúdos podem aparecer neste diálogo).
Um modelo de projeto é a base de todo novo projeto:
Os conteúdos de um modelo de projeto podem ser uma folha A4, um par de diagramas de circuito, no formato A3, ou uma página vazia para desenhar, por exemplo.
Os modelos de projeto contêm as configurações das listas gráficas etc.
Você determina o conteúdo e extensão de um modelo de projeto. O modelo pode variar em tamanho e conteúdo. Quando trabalhando com o CADdy ++ ET, o uso de modelos nos proporciona um ganho enorme de tempo.
Por favor, veja Criar um novo Projeto em Projeto Exemplo 1 (capítulo L).
____________________________________________
Página Modelo
Página - modelos sempre consistem em uma página e são principalmente usados para definir desenho-folha e listas (lista de terminais, lista de cabos, etc.). Além do desenho-folha, a página-modelo pode conter um diagrama de circuito que pode ser inserido como uma unidade em uma folha nova em seu projeto.
Os modelos de desenho podem ser abertos e podem ser salvos usando as funções seguintes: Página Modelo (Salvar como…) e Modelo de Página Aberto.
____________________________________________
Desenhando Páginas
Tipicamente, você precisará definir um ou mais páginas padrão. Estas páginas são salvas como um Modelo de Página
O método mais fácil de adicionar nome de companhia, logotipo etc. é usar modelos de página.
8.) Salve o desenho com a função.
Você também tem que salvar o modelo da página como um modelo de projeto, se você quer usar a folha em seu próximo projeto.
Guia rápido:
1.) Crie um projeto novo e escolha um modelo satisfatório. Crie uma página nova.
2.) No projeto, escolha abrir página modelo.
3.) Escolha o modelo de página onde você salvou a folha. Responda "Sim" para a pergunta se os conteúdos da página existente deveriam ser apagados.
4.) Escolha o Modelo de Projeto (salvar como…) e nomeie o modelo de projeto.
Por favor Veja : Símbolos no capítulo J.
Folha de Desenho do CADdy
Você pode importar uma folha de desenho do CADdy (NormSheet) e usá-la no CADdy ++ ET.
Guia rápido:
1.) Crie um projeto novo e escolha um modelo satisfatório. Crie uma página nova.
2.) Importe uma folha de desenho do CADdy, usando a função ARQUIVO IMPORTAR SÍMBOLOS DO CADDY.
- Selecione todos os elementos (CTRL + A) no desenho.
- Selecione ADICIONAR SELEÇÃO AO GRUPO e de para seu grupo a propriedade de folha de desenho (Drawing sheet).
- Salve o desenho com o modelo de página (Salvar como…).
Você também tem que salvar o modelo de página como um modelo de , se você quer usar o desenho-folha em seu próximo projeto:
Você também tem que salvar o modelo da página como um modelo de projeto, se você quer usar a folha em seu próximo projeto.
Guia rápido:
1.) Crie um projeto novo e escolha um modelo satisfatório. Crie uma página nova.
2.) No projeto, escolha abrir página modelo.
3.) Escolha o modelo de página onde você salvou a folha. Responda "Sim" para a pergunta se os conteúdos da página existente deveriam ser apagados.
4.) Escolha o Modelo de Projeto (salvar como…) e nomeie o modelo de projeto.
Por favor Veja : Símbolos no capítulo J.
Novas Folhas de Desenho
Você pode desenhar sua própria, exclusiva folha de desenho e pode salvá-la como um modelo de desenho.
Guia rápido:
1.) Construa os gráficos para a folha. Você tem que usar as funções de desenho normais como linhas, círculos etc. Se lembre de desenhar todos os elementos com a largura da linha correta.
2.) Insira o texto como número de página, data, informação do cliente, etc. Se lembre de prover o texto com atributos como “número de página”, “data”, etc.
3.) Escolha todos os elementos no desenho (CTRL + A).
4.) Selecione ADICIONAR SELEÇÃO AO GRUPO e de para seu grupo a propriedade de folha de desenho (Drawing sheet).
- Salve o desenho como modelo de página (Salvar como…).
Por favor, veja : Símbolos no capítulo J.
Você também tem que salvar o modelo da página como um modelo de projeto, se você quer usar a folha em seu próximo projeto.
