Aluno fazendo o exercício deve projetar e simular os elementos calculados conforme as questões apresentadas.
Tipologia: Exercícios
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!

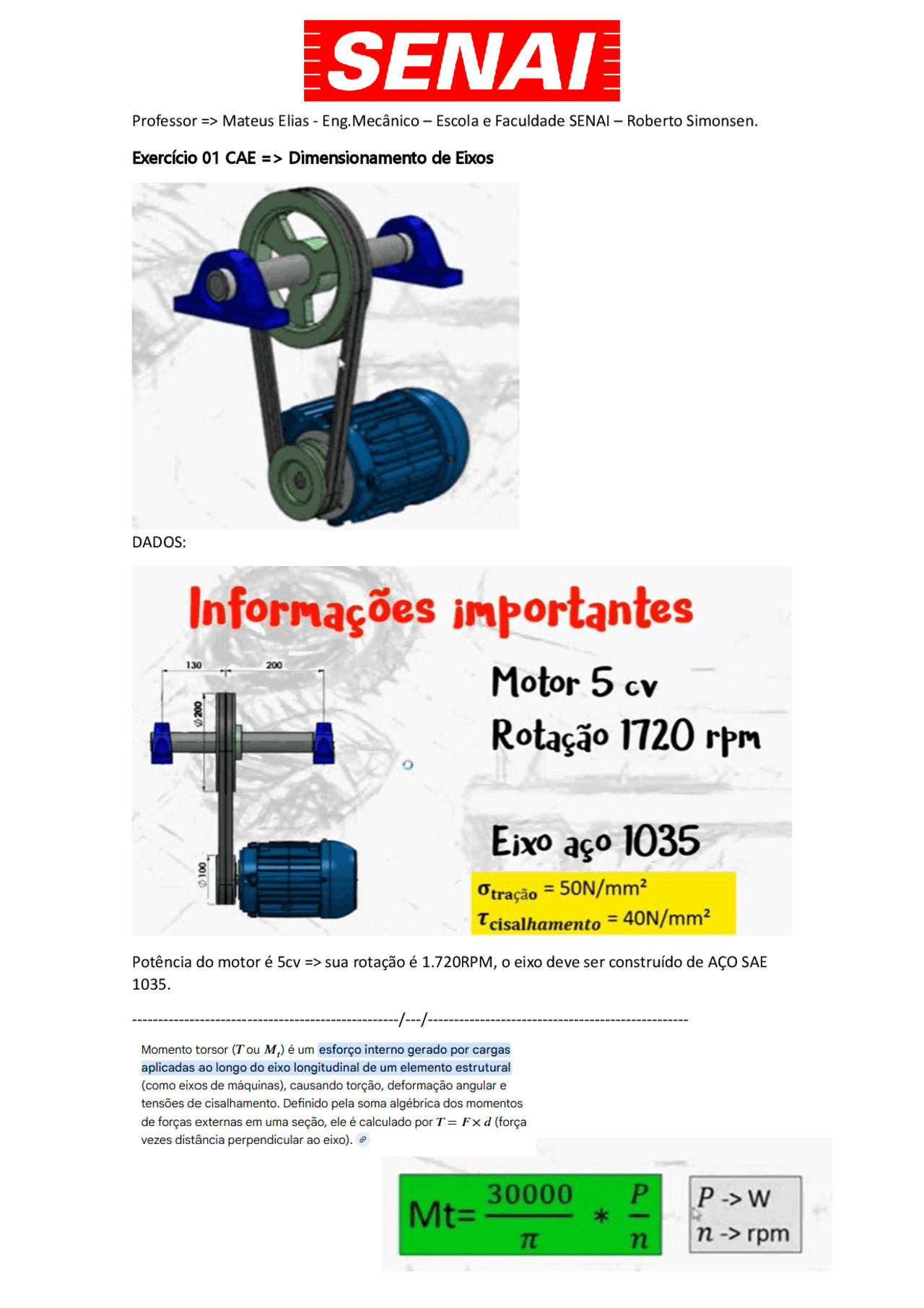

Professor => Mateus Elias - Eng.Mecânico – Escola e Faculdade SENAI – Roberto Simonsen. Exercício 01 CAE => Dimensionamento de Eixos DADOS: Potência do motor é 5cv => sua rotação é 1.720RPM, o eixo deve ser construído de AÇO SAE
---------------------------------------------------/---/--------------------------------------------------
1° Passo => Calcular o torque no EIXO. Fórmula: Se atentar as unidades de medida pois a potência precisa estar em ‘’W’’ e a rotação em RPM. Potência do Motor 5cv RPM DO MOTOR 1.720RPM Calcular a RPM no eixo primeiro: Relação de transmissão Polias Grandezas inversamente proporcionais Polia 01 medida polia 01 rpm Ø100mm ==================➔ 1.720RPM Ø200mm ================➔ X= 860RPM Quanto maior o Ø menor a RPM e quanto menor o Ø maior a RPM => Grandezas Inversamente proporcionais. Mt= (30000/π) * (5cv735,5)/860rpm Mt= (9.549,296) * (3.677,5)/860rpm) Mt= (9.549,296)( 4,276) Mt= 40.834,344N*mm -------------------------------------------/--/--------------------------------------------
4° Passo=> Cálculo do Momento Ideal. DADOS ENTREGUES NO INÍCIO DO Exercício. Aplicação da Fórmula! Valor do Momento Fletor => Valor do Momento Torsor => A= Valor da Tensão de Tração / Valor da Tensão ao cisalhamento A= (50N/mm²)/(40N/mm²) ====➔ A=1,25N
5° Passo => Cálculo do Ø do EIXO. Portanto o Ø do eixo no sistema com polia de Ø200mm terá um valor mínimo de eixo de 20.3mm de Diâmetro. Por outro lado, deve-se considerar medidas comerciais de elementos de máquinas pois não este no mercado rolamentos de 20.3mm de Ø interno e por isso deve redimensionar o eixo para uma montagem perfeita de item comercial, outro ponto importante é se o eixo está dentro dos limites de FS (Fator de segurança) para máquinas e equipamentos como mostra a figura.
Exercício 02 CAE => Dimensionamento de Parafusos de Fixação. A Junta está presa por dois parafusos. Determine o diâmetro exigido para os parafusos se a tensão de ruptura por cisalhamento para os parafusos for Trup=350 Mpa. Use um fator de segurança para cisalhamento Fs= 2,5. Modelar as chapas e os para fusos no Inventor e realizar análise estrutural do modelo. 1° Passo => Encontrar a Tensão Admissível => Tadm=Tensão de Ruptura/Fator de Segurança.
Agora faça o Projeto no software e analise as forças atuantes no sistema, realize o desenho de montagem das peças e faça uma análise do ambiente CAE do Software Autodesk Inventor.
