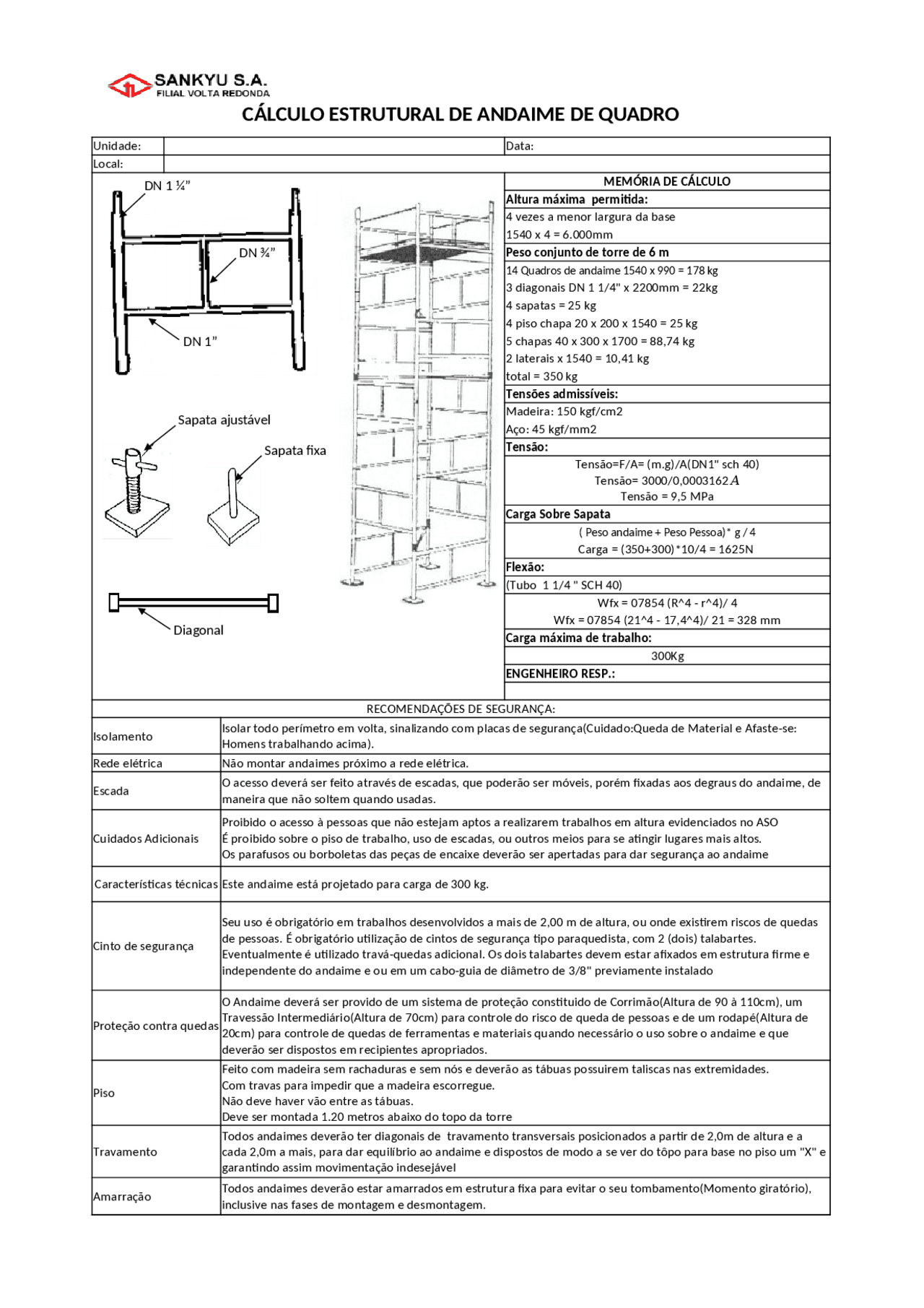

CÁLCULO ESTRUTURAL DE ANDAIME DE QUADRO
Unidade: Data:
Local:
MEMÓRIA DE CÁLCULO
Altura máxima permitida:
4 vezes a menor largura da base
1540 x 4 = 6.000mm
Peso conjunto de torre de 6 m
14 Quadros de andaime 1540 x 990 = 178 kg
3 diagonais DN 1 1/4" x 2200mm = 22kg
4 sapatas = 25 kg
4 piso chapa 20 x 200 x 1540 = 25 kg
5 chapas 40 x 300 x 1700 = 88,74 kg
2 laterais x 1540 = 10,41 kg
total = 350 kg
Tensões admissíveis:
Madeira: 150 kgf/cm2
Aço: 45 kgf/mm2
Tensão:
Carga Sobre Sapata
( Peso andaime + Peso Pessoa)* g / 4
Carga = (350+300)*10/4 = 1625N
Flexão:
(Tubo 1 1/4 " SCH 40)
Wfx = 07854 (R^4 - r^4)/ 4
Wfx = 07854 (21^4 - 17,4^4)/ 21 = 328 mm
Carga máxima de trabalho:
300Kg
ENGENHEIRO RESP.:
RECOMENDAÇÕES DE SEGURANÇA:
Isolamento
Rede elétrica Não montar andaimes próximo a rede elétrica.
Escada
Cuidados Adicionais
Características técnicas Este andaime está projetado para carga de 300 kg.
Cinto de segurança
Piso
Travamento
Amarração
Tensão=F/A= (m.g)/A(DN1" sch 40)
Tensão= 3000/0,0003162𝐴
Tensão = 9,5 MPa
Isolar todo perímetro em volta, sinalizando com placas de segurança(Cuidado:Queda de Material e Afaste-se:
Homens trabalhando acima).
O acesso deverá ser feito através de escadas, que poderão ser móveis, porém fixadas aos degraus do andaime, de
maneira que não soltem quando usadas.
Proibido o acesso à pessoas que não estejam aptos a realizarem trabalhos em altura evidenciados no ASO
É proibido sobre o piso de trabalho, uso de escadas, ou outros meios para se atingir lugares mais altos.
Os parafusos ou borboletas das peças de encaixe deverão ser apertadas para dar segurança ao andaime
Seu uso é obrigatório em trabalhos desenvolvidos a mais de 2,00 m de altura, ou onde existirem riscos de quedas
de pessoas. É obrigatório utilização de cintos de segurança tipo paraquedista, com 2 (dois) talabartes.
Eventualmente é utilizado travá-quedas adicional. Os dois talabartes devem estar afixados em estrutura firme e
independente do andaime e ou em um cabo-guia de diâmetro de 3/8" previamente instalado
Proteção contra quedas
O Andaime deverá ser provido de um sistema de proteção constituido de Corrimão(Altura de 90 à 110cm), um
Travessão Intermediário(Altura de 70cm) para controle do risco de queda de pessoas e de um rodapé(Altura de
20cm) para controle de quedas de ferramentas e materiais quando necessário o uso sobre o andaime e que
deverão ser dispostos em recipientes apropriados.
Feito com madeira sem rachaduras e sem nós e deverão as tábuas possuirem taliscas nas extremidades.
Com travas para impedir que a madeira escorregue.
Não deve haver vão entre as tábuas.
Deve ser montada 1.20 metros abaixo do topo da torre
Todos andaimes deverão ter diagonais de travamento transversais posicionados a partir de 2,0m de altura e a
cada 2,0m a mais, para dar equilíbrio ao andaime e dispostos de modo a se ver do tôpo para base no piso um "X" e
garantindo assim movimentação indesejável
Todos andaimes deverão estar amarrados em estrutura fixa para evitar o seu tombamento(Momento giratório),
inclusive nas fases de montagem e desmontagem.
DN 1 ¼”
DN 1”
DN ¾”
Sapata ajustável
Sapata fixa
Diagonal
