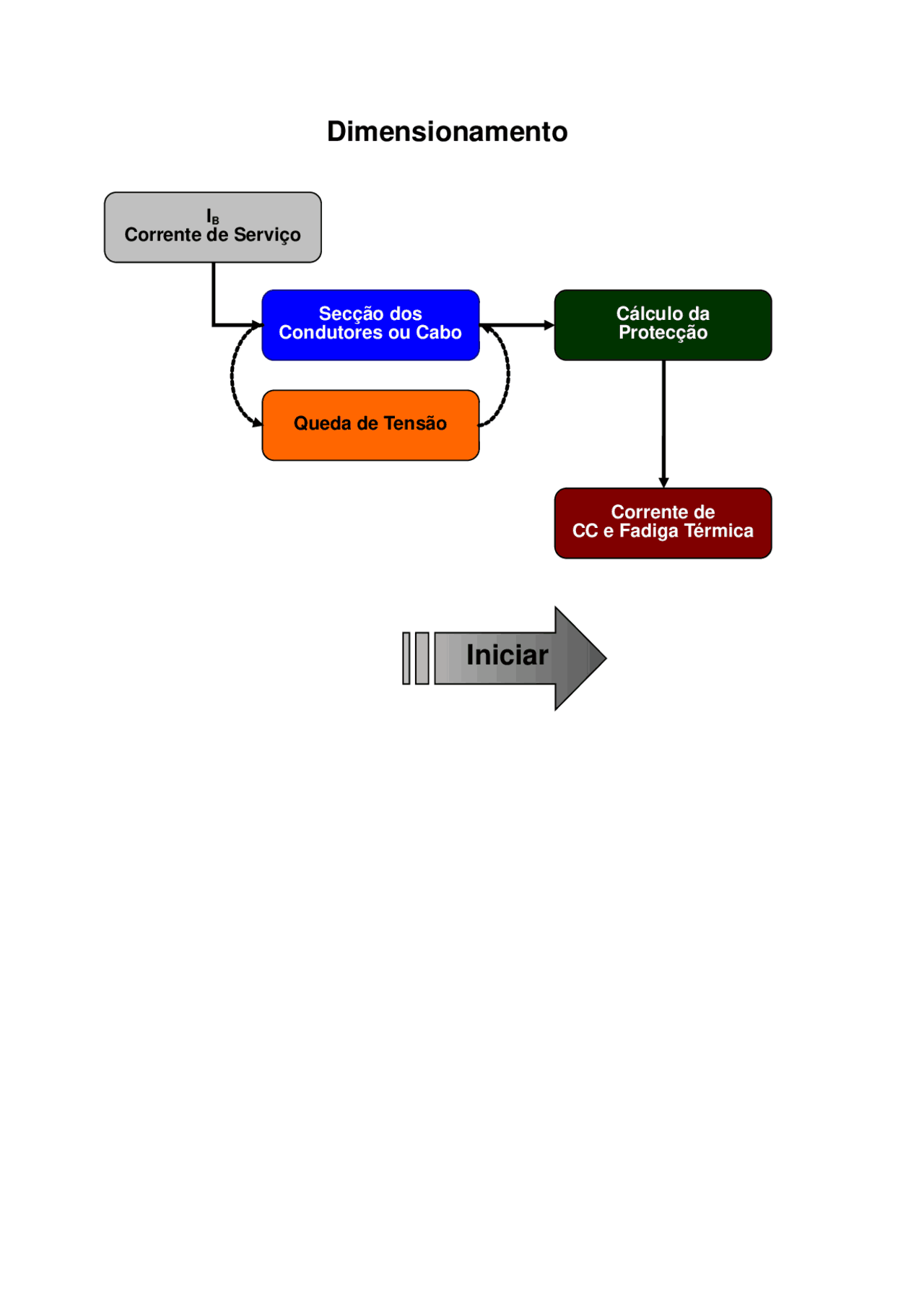

Dimensionamento

IB

Corrente de Serviço

Secção dos

Condutores ou Cabo

Queda de Tensão

Cálculo da

Protecção

Corrente de

CC e Fadiga Térmica

Iniciar

Grandeza = Corrente Serviço Alimentação:

Corrente Serviço = 9 A 0.

0 ► 0.8 monofásico 1

Corrente de serviço

9.0 A

CÁLCULO CORRENTE DE SERVIÇO IB

cos j =

cos j = 1 cos j = 1 cos j ≠ 1

IB =

monofásica trifásica

Queda de Tensão

Queda de Tensão prevista na canalização:

Condutor - Cobre Alimentação - Monofásica 1 0

Secção - 4

Comprimento - 50 m

9.00 A

5.06 V (^) Û 2.2%

Tipo de instalação seleccionado - Instalação individual - Outros usos 5.0%

O valor da queda de tensão não foi excedido

mm^2

IB =

D U =

DUmáx =

Dimensionamento da Protecção

Protecção Disjuntor 9.00 A

27.84 A

16 A 23 A 0

9.00 A ≤ 16 A ≤ 27.84 A

23 A ≤ 40.4 A

Informação: Condições satisfeitas

IB =

IZ =

In = I 2 =

IB In IZ

I 2 1,45xIZ
