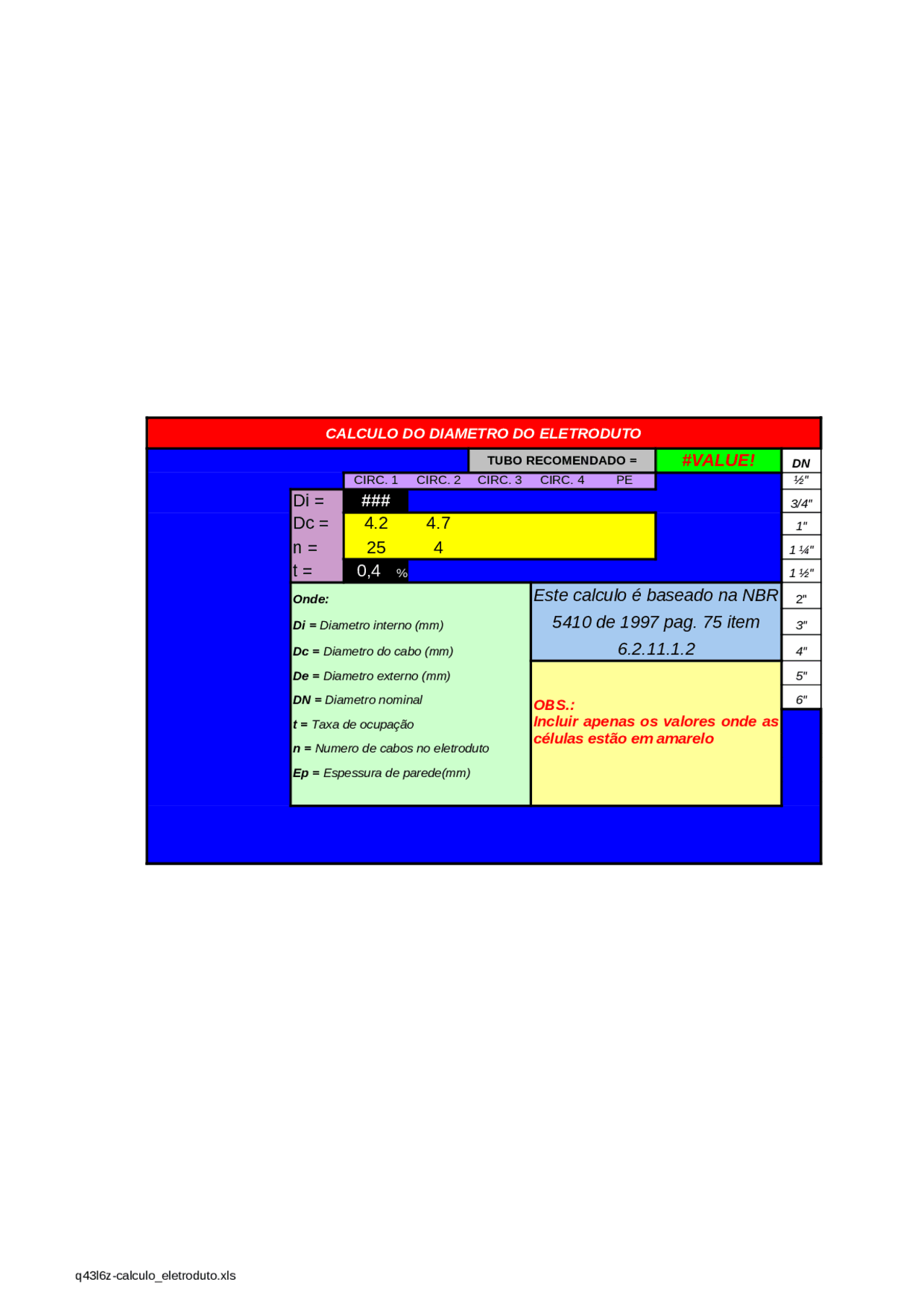

CALCULO DO DIAMETRO DO ELETRODUTO
TUBO RECOMENDADO = #VALUE! DN
CIRC. 1 CIRC. 2 CIRC. 3 CIRC. 4 PE ½"
Di = ### 3/4"
Dc = 4.2 4.7 1"
n = 25 4 1 ¼"
t = 0,4 %1 ½"
Onde: 2"
3"
4"
5"
6"
Este calculo é baseado na NBR
5410 de 1997 pag. 75 item
6.2.11.1.2
Di = Diametro interno (mm)
Dc = Diametro do cabo (mm)
De = Diametro externo (mm)
OBS.:
Incluir apenas os valores onde as
células estão em amarelo
DN = Diametro nominal
t = Taxa de ocupação
n = Numero de cabos no eletroduto
Ep = Espessura de parede(mm)
