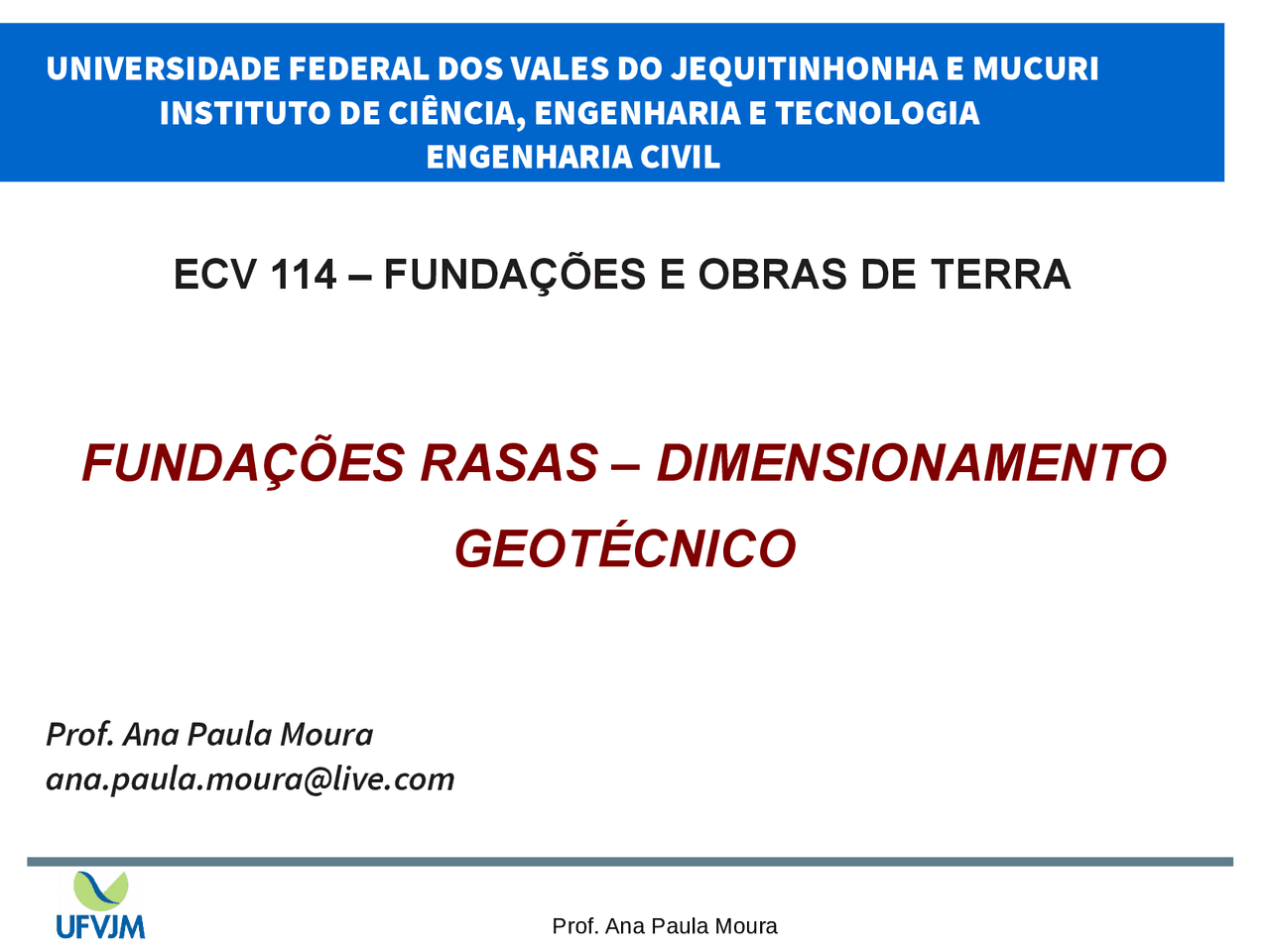

UNIVERSIDADE FEDERAL DOS VALES DO JEQUITINHONHA E MUCURI
INSTITUTO DE CIÊNCIA, ENGENHARIA E TECNOLOGIA
ENGENHARIA CIVIL
Prof. Ana Paula Moura
ECV114 - Fundações e obras de terra
Dimensionamento geotécnico de sapatas:
1)Isoladas;
2)Associada;
3)De divisa
4)Corrida.
ECV114 - Fundações e obras de terra
●
Carregamento excêntrico: o solo é um elemento que não
resistente à tração;
●
Área comprimida: deve ser no mínimo 2/3 da área total;
●
Dimensões mínimas: 0,60 m;
●
Profundidade mínima: 1,50 m, exceto para sapatas com
dimensões inferiores a 1 metro, cuja profundidade pode ser
reduzida;
ECV114 - Fundações e obras de terra
ECV114 - Fundações e obras de terra
ECV114 - Fundações e obras de terra
Comportamento da sapata: modelo aproximado:
Dividida em quatro triângulos independentes engastados no
pilar e recebendo como carga a reação do solo.
ECV114 - Fundações e obras de terra
●
Inclinação → escorregamento do concreto
●
Inclinação → 1:3 (vertical:horizontal)
●
Espessura mínima → 10 cm
ECV114 - Fundações e obras de terra
Pré dimensionamento de sapatas isoladas:
h = 30% do maior lado da sapata
mínimo de 10 cm.
ECV114 - Fundações e obras de terra
A área da base de um bloco de fundação ou de uma
sapata, quando sujeita apenas a uma carga vertical, é
calculada pela expressão:
●
P = carga proveniente do pilar;
●
pp = peso próprio do bloco ou da sapata;
●
σ
s
= tensão admissível do solo.
ECV114 - Fundações e obras de terra
Peso próprio → depende das dimensões;
Dimensões → dependem do peso próprio;
Método de tentativas → estimar peso próprio e dimensionar a
sapata e verificar se o valor é menor ou igual ao estimado;
Geralmente é pouco significativo → sua não utilização
está dentro das imprecisões da estimativa do valor da σ
s
ECV114 - Fundações e obras de terra
DIRETRIZES PARA A ESCOLHA DAS DIMENSÕES a e b:
●
Centro de gravidade da sapata → coincidir com o do pilar;
●
Nenhuma dimensão menor que 60 cm;
●
Relação entre os lados a e b menor ou igual a 2,5;
●
Balanços em relação as faces do pilar iguais nas duas
direções.
ECV114 - Fundações e obras de terra
Exemplo 1: Dimensionar uma sapata para um pilar 30x
cm e carga de 1500 kN, sendo a taxa admissível no solo
igual a 0,30 MPa.
ECV114 - Fundações e obras de terra
Exemplo 3:
Dimensionar uma
sapata para um pilar
20x40cm e carga de 80
tf, sendo a sondagem
apresentada abaixo.
ECV114 - Fundações e obras de terra
