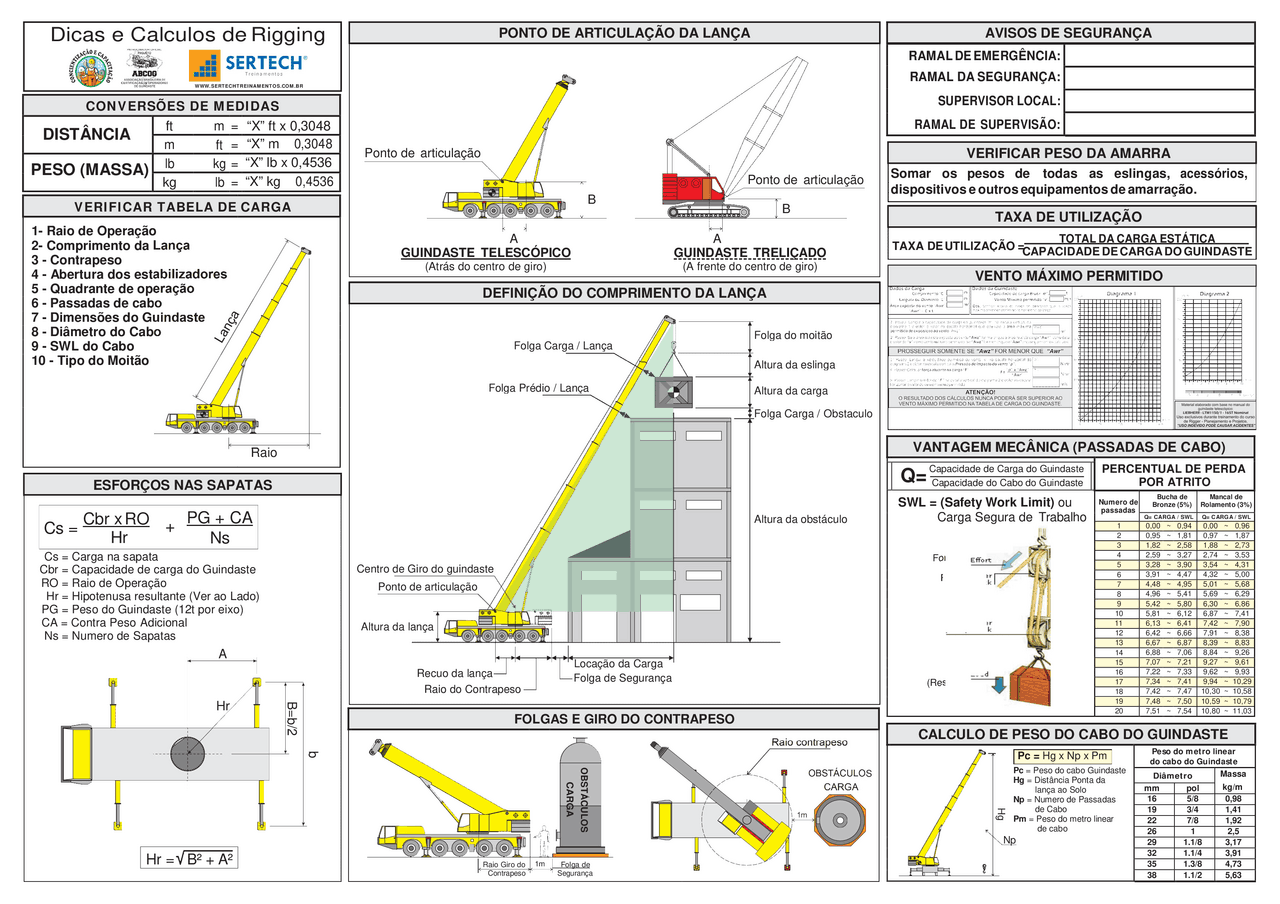

Dicas e Calculos de Rigging
WWW.SERTECHTREINAMENTOS.COM.BR
CAPACIDADE
DE
CARGA
DO
GUINDASTE
TAXA DE
UTILIZAÇÃO
=
TOTAL
DA
CARGA
ESTÁTICA
TAXA DE UTILIZAÇÃO
Cs =
Cbr x
RO
Hr
+
PG +
CA
Ns
Hr
Cs = Carga na sapata
Cbr = Capacidade de carga do Guindaste
RO = Raio de Operação
Hr = Hipotenusa resultante (Ver ao Lado)
PG = Peso do Guindaste (12t por eixo)
CA = Contra Peso Adicional
Ns = Numero de Sapatas
A
ESFORÇOS NAS SAPATAS
Hr = B² + A²
Locação da Carga
Folga de Segurança
Recuo da lança
Raio do Contrapeso
Altura da lança
Altura da obstáculo
Altura da carga
Folga Carga / Obstaculo
Altura da eslinga
Folga do moitão
DEFINIÇÃO DO COMPRIMENTO DA LANÇA
A
GUINDASTE TRELIÇADO
(A frente do centro de giro)
A
GUINDASTE TELESCÓPICO
(Atrás do centro de giro)
B
B
Ponto de
articulação
Ponto de
articulação
PONTO DE ARTICULAÇÃO DA LANÇA
Somar os pesos de todas as eslingas,
acessórios,
dispositivos e outros equipamentos de amarração.
VERIFICAR PESO DA AMARRA
VENTO MÁXIMO PERMITIDO
Hg
OBSTÁCULOS
CARGA
b
B=b/2
AVISOS DE SEGURANÇA
RAMAL DE EMERGÊNCIA:
RAMAL DA SEGURANÇA:
SUPERVISOR LOCAL:
RAMAL DE SUPERVISÃO:
CONVERSÕES DE MEDIDAS
DISTÂNCIA ft
m
=
“X” ft x 0,3048
m
ft
=
“X” m
0,3048
PESO (MASSA)
lb
kg
=
“X” lb x 0,4536
kg
lb
=
“X” kg
0,4536
VERIFICAR TABELA DE
CARGA
1- Raio de Operação
2
-
Comprimento da Lança
3
-
Contrapeso
4
-
Abertura dos estabilizadores
5
-
Quadrante de operação
6
-
Passadas de cabo
7
-
Dimensões do Guindaste
8
-
Diâmetro do Cabo
9
-
SWL do Cabo
10
-
Tipo do Moitão
Raio VANTAGEM MECÂNICA (PASSADAS DE CABO)
PERCENTUAL DE PERDA
POR ATRITO
Q=
Capacidade de Carga do Guindaste
Capacidade do Cabo do Guindaste
SWL = (Safety Work Limit) ou
Carga Segura de Trabalho
Força Motora
Polia Livre
Polia Livre
Carga
(Resistência)
Numero de
passadas
Bucha de
Bronze (5%) Mancal de
Rolamento (3%)
Q= CAR GA / SWL
Q= CAR GA / SWL
1
0,00
~
0,94
0,00
~
0,96
2
0,95
~
1,81
0,97
~
1,87
3
1,82
~
2,58
1,88
~
2,73
4
2,59
~
3,27
2,74
~
3,53
5
3,28
~
3,90
3,54
~
4,31
6
3,91
~
4,47
4,32
~
5,00
7
4,48
~
4,95
5,01
~
5,68
8
4,96
~
5,41
5,69
~
6,29
9
5,42
~
5,80
6,30
~
6,86
10
5,81
~
6,12
6,87
~
7,41
11
6,13
~
6,41
7,42
~
7,90
12
6,42
~
6,66
7,91
~
8,38
13
6,67
~
6,87
8,39
~
8,83
14
6,88
~
7,06
8,84
~
9,26
15
7,07
~
7,21
9,27
~
9,61
16
7,22
~
7,33
9,62
~
9,93
17
7,34
~
7,41
9,94
~
10,29
18
7,42
~
7,47
10,30
~
10,58
19
7,48
~
7,50
10,59
~
10,79
20
7,51
~
7,54
10,80
~
11,03
FOLGAS E GIRO DO CONTRAPESO
Raio Giro do
Contrapeso
1m
Folga de
Segurança
Raio contrapeso
OBSTÁCULOS
CARGA
1m
CALCULO DE PESO DO CABO DO GUINDASTE
Pc = Hg x Np x Pm
Pc = Peso do cabo Guindaste
Hg = Distância Ponta da
lança ao Solo
Np = Numero de Passadas
de Cabo
Pm = Peso do metro linear
de cabo
Np
Peso do metro linear
do cabo do Guindaste
Diâmetro
Massa
kg/m
mm
pol
16
5/8
0,98
19
3/4
1,41
22
7/8
1,92
26
1
2,5
29
1.1/8
3,17
32
1.1/4
3,91
35
1.3/8
4,73
38
1.1/2
5,63
Folga Carga / Lança
Folga Prédio / Lança
Centro de Giro do guindaste
Ponto de articulação
