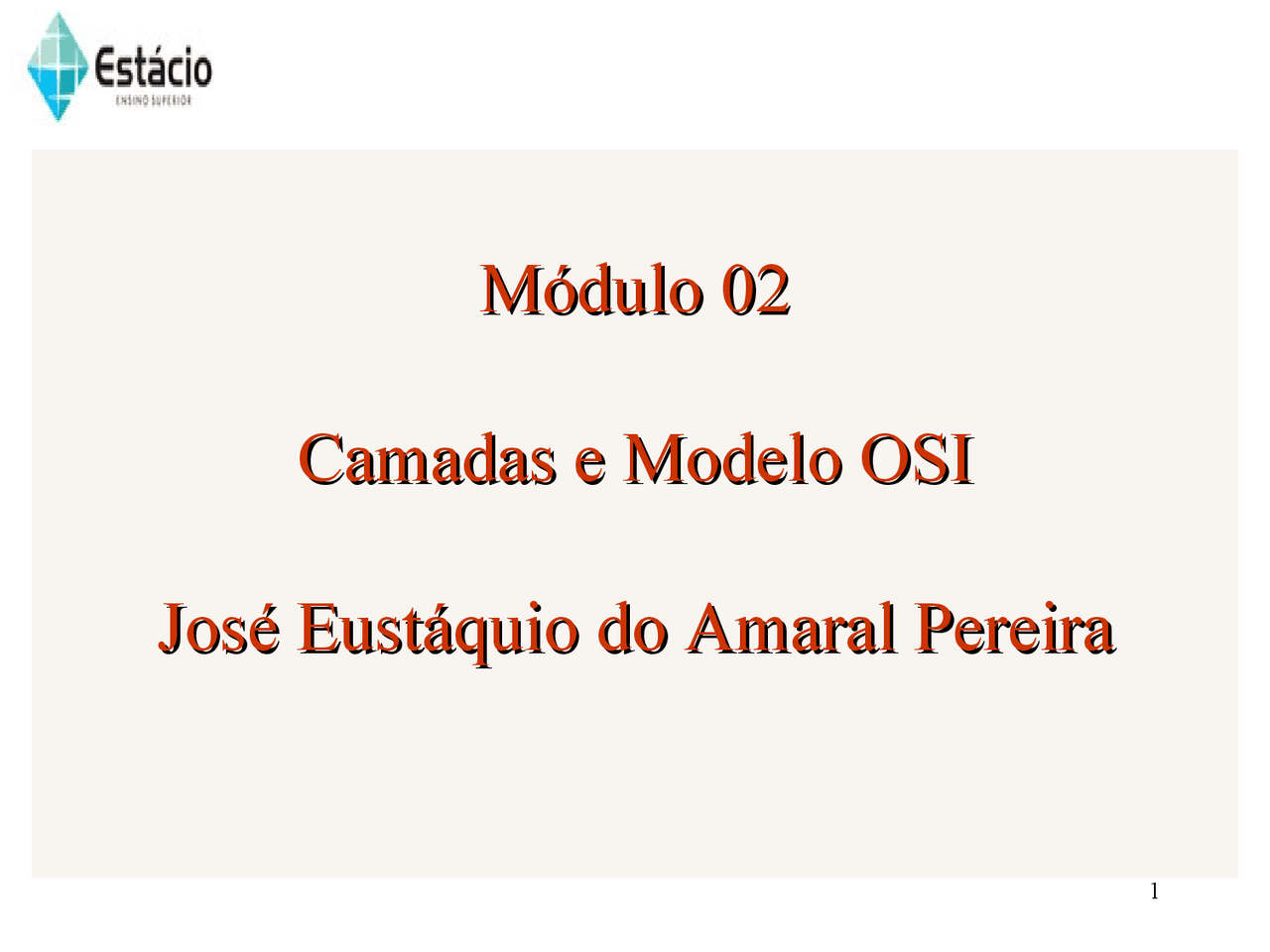

Módulo 02 Módulo 02

Camadas e Modelo OSI Camadas e Modelo OSI

José Eustáquio do Amaral Pereira José Eustáquio do Amaral Pereira

NECESSIDADES DA CAMADAS OSI

• (^) Perspectiva de crescimento vertiginoso causados

pelo investimento e desenvolvimento que estavam

sendo feitos.

• (^) Heterogeneidade de padrões entre os fabricantes,

praticamente impossibilitando a interconexão

entre sistemas de fabricantes distintos.

CAMADAS OSI

 Interoperabilidade:

Capacidade que os sistemas abertos possuem de

troca de informações entre eles, mesmo que

sejam fornecidos por fabricantes diferentes.

 I nterconectividade:

E a maneira através da qual se pode conectar

computadores de fabricantes distintos;

CAMADAS OSI

 Portabilidade da aplicação:

Capacidade de um software de rodar em várias

plataformas diferentes;

Questões de Projeto Relacionadas às Camadas

• (^) Regras para transferência de dados de acordo com a

comunicação:

• Simplex: dados transmitidos em uma direção
• Half-duplex: nas duas direções mas não

simultaneamente

• Full-duplex: nas duas direções simultaneamente

8

CAMADA OSI

• Sistema aberto nos oferece algumas vantagens:

 Liberdade de escolha entre soluções de diversos

fabricantes;

 Acesso mais rápido a novas tecnologias e a preços

mais acessíveis, já que é mais barato e rápido

fabricar produtos baseados em uma plataforma

padrão;

 Redução de investimentos em novas máquinas, já

que os sistemas e os softwares de aplicação são

portáveis para os vários tipos de máquinas

existentes.

Organização em Camadas

• (^) Desvantagens:
• (^) Overhead para o tratamento das unidades de

informação das camadas.

• (^) Dependendo da pilha de protocolos pode haver

duplicação de funções nas camadas.

• (^) Simplicidade e eficiência de um único nível para

certas aplicações.

CAMADA OSI

• A arquitetura OSI foi desenvolvida a partir

de três elementos básicos:

 Os processos de aplicação existentes no

ambiente OSI;

 As conexões que ligam os processos de

aplicação e que lhes permitem trocar

informações;

 Os sistemas.

Camada 1 - Camada Física

• (^) Responsável pela transmissão dos dados através do canal de comunicação que conecta os equipamentos.
• (^) Camada que define as características de transmissão:
• MECÂNICAS Define as propriedades físicas da interface e do meio de transmissão. ELÉTRICAS Define os níveis dos sinais elétricos utilizados e a taxa de transmissão. FUNCIONAIS Define as funções implementadas. PROCEDURAIS Define a seqüência dos eventos trocados durante a transmissão. As características do meio físico de transmissão não são especificadas pelo Modelo OSI. CAMADAS OSI. CAMADAS OSI.

Camada 1 - Camada Física

• (^) Principais funções da Camada Física: Ativação e Desativação de conexões físicas mediante solicitações enviadas à camada de enlace.
• (^) A transmissão de dados pode ser síncrona ou assíncrona , realizada no modo half-duplex ou full-duplex.
• (^) É responsável pela qualidade do serviço, relacionada a:
  • taxa de erros;
  • taxa de transmissão;
  • atraso de transmissão.
  • disponibilidade do serviço; CAMADAS OSI. CAMADAS OSI.

Camada 2 - Camada de Enlace

• (^) Em LANs, a camada de enlace é subdividida em: Subcamada MAC (Medium Access Control)
  • Controle de acesso ao meio físico de transmissão.
  • Ex: o CSMA/CD usado nas redes Ethernet. Subcamada LLC (Logical Link Control)
  • Serviço sem conexão e sem reconhecimento;
  • Serviço sem conexão e com reconhecimento;
  • Serviço com conexão (e com reconhecimento). CAMADAS OSI. CAMADAS OSI. seviços com conexão → controle de seqüência. serviços com reconhecimento → controle fluxo e de erro.

Camada 3 - Camada de Rede

• (^) Responsável pela transferência de dados para computadores específicas entre sistemas finais.
• (^) Conhecimento da rede passa existir, topologia, como os nós estão conectados entre si.
• (^) Roteamento e multiplexação de conexões.
• (^) Os mecanismos utilizados pela Camada de Rede são:
  • comutação (de pacotes);
  • endereçamento de rede;
  • algoritmos de roteamento. CAMADAS OSI. CAMADAS OSI.

Camada 4 - Camada de Transporte

• (^) Identificação dos processos de comunicação:
  • Identificador de conexões Permite que o fornecedor de serviços se comunique ao mesmo tempo com mais de um cliente.
  • Identificador de transações Semelhante ao identificador de conexões, uma transação é composta de um pedido e uma resposta.
• (^) Desenvolvimento de segmentos:
  • Divisão de mensagens Mensagens muito grandes para as camadas inferiores.
  • Combinação de mensagens: Mensagens pequenas direcionadas para o mesmo destino. CAMADAS OSI. CAMADAS OSI.

Camada 4 - Camada de Transporte

• (^) Serviços de conexão:
  • Responsáveis pelas conexões ponto-a-ponto confiáveis, independente dos serviços das outras camadas.
  • São implementados três tipos de serviços de conexão:
    1. Serviços sem conexões não confirmados Não há controle de fluxo, erro ou seqüência de pacotes.
    2. Serviços sem conexões confirmados Faz o controle de fluxo e erro através de confirmações.
    3. Serviços orientados por conexão Oferece controle de fluxo, erro e seqüência de pacotes. CAMADAS OSI. CAMADAS OSI.
