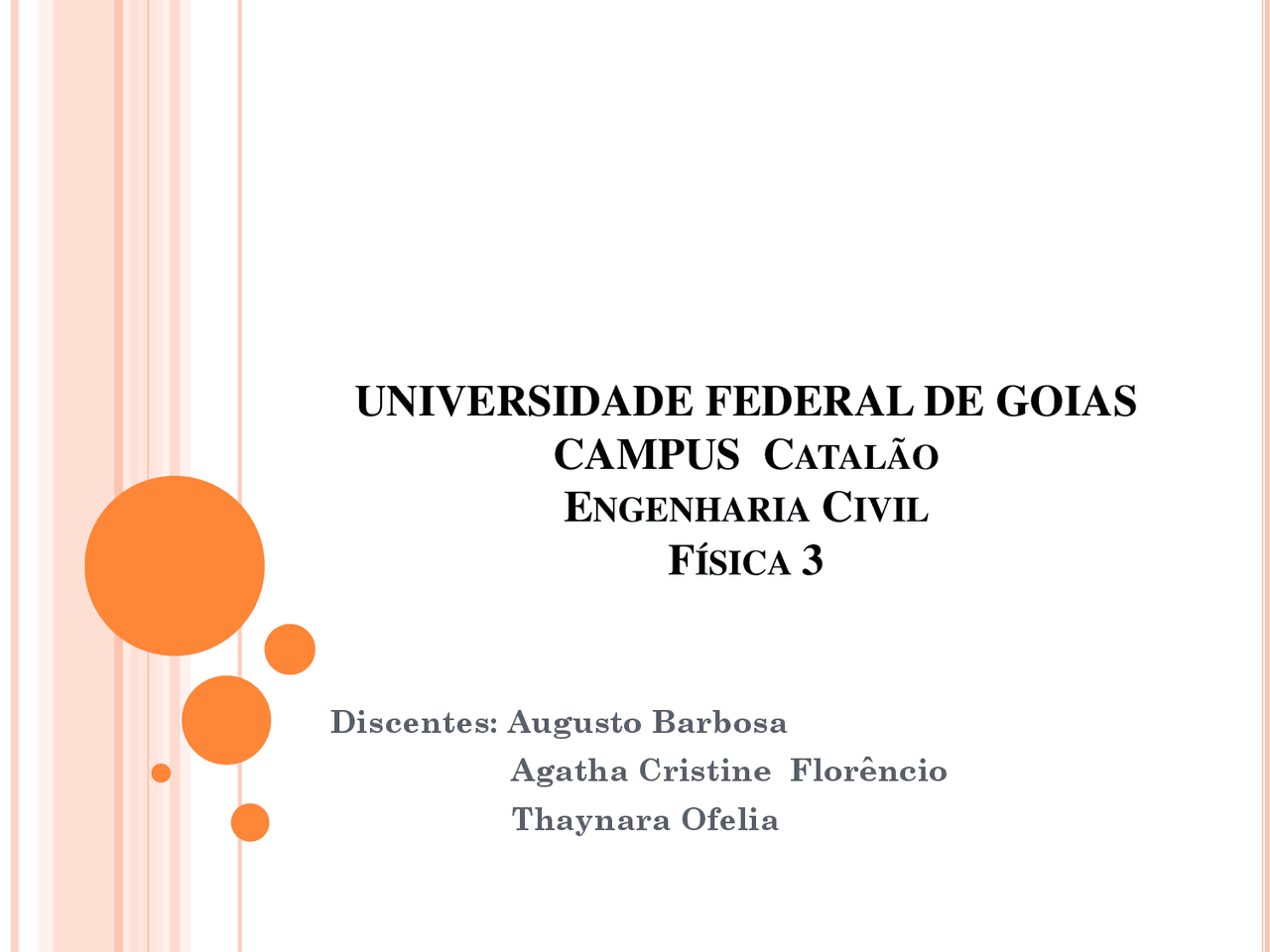

UNIVERSIDADE FEDERAL DE GOIAS

CAMPUS CATALÃO

ENGENHARIA CIVIL

FÍSICA 3

Discentes: Augusto Barbosa

Agatha Cristine Florêncio Thaynara Ofelia

28.5 E 28.6 MOVIMENTO DE PARTÍCULAS CARREGADAS EM UM

CAMPO ELÉTRICO E APLICAÇÕES DE MOVIMENTO DE PARTÍCULAS

CARREGADAS

 Movimento de uma partícula com carga elétrica animada de velocidade paralela às linhas de campo de um campo magnético uniforme

 Movimento de uma partícula com carga elétrica animada de velocidade oblíqua às linhas de campo de um campo magnético uniforme

 movimento retilíneo uniforme na direção de E

 movimento circular uniforme no plano definido por E

 A partícula está animada de movimento helicoidal uniforme.

REGRA A MÃO ESQUERDA

 Para utilização dessa regra, o dedo polegar representa o sentido da força magnética, o dedo indicador representa o sentido do campo magnético, formando um ângulo de 90° com o polegar, e, por sua vez, o dedo médio representa o sentido da velocidade, formando um ângulo de 90° com o dedo polegar e com o indicador. Ou seja, as três grandezas vetoriais são perpendiculares entre si.

(a) Foto mostrando o arranjo para mapeamento do campo magnético. (b) Resultado experimental do mapeamento do campo magnético juntamente com o resultado da simulação do programa FEMM.

O seletor de velocidades

Podemos selecionar particulas com velocidades especificas mediante um seletor de velocidades, que usa campos eletricos e magneticos.

28.7 FORÇA MAGNÉTICA SOBRE UM CONDUTOR

TRANSPORTANDO UMA CORRENTE

 Força sobre uma porção de condutor retilíneo.

Na figura, é mostrada a direção e sentido da força que exerce o campo magnético B sobre um portador de carga positivo q , que se move para a esquerda com velocidade v.

CAMPO E FORÇA MAGNÉTICA

É importante lembrar que o campo magnético de fios condutores pode ser representado por linhas concêntricas.

28.8 FORÇA E TORQUE SOBRE UMA ESPIRA DE CORRENTE

 FORÇA SOBRE UMA ESPIRA DE CORRENTE

Mostra-se uma espira retangular, de lados a e b, percorrida por uma corrente i, na direção indicada.

As forças sobre os lados a e b são dadas por : F 1 =iaB F 2 =ibB

Forças F 1 (F 2 ) atuam em

lados opostos a (b). Vê-se

facilmente que as forças

F 2 equilibram-se,

enquanto as forças F 1

produzirão um torque na

espira. Para melhor

analisar esse torque,

vejamos a figura 8.5 sob

outra perspectiva,

conforme ilustra a figura

ao lado.

A força resultante sobre uma espira de corrente

em um campo magnetico uniforme è igual a zero.

28.9 O MOTOR DE CORRENTE CONTÍNUA

Máquina de corrente contínua é uma máquina capaz

de converter energia mecânica em energia elétrica

(gerador) ou energia elétrica em mecânica (motor).

 São motores de custo elevado e, além disso, precisam de

uma fonte de corrente contínua, ou de um dispositivo

que converta a corrente alternada comum em contínua.
