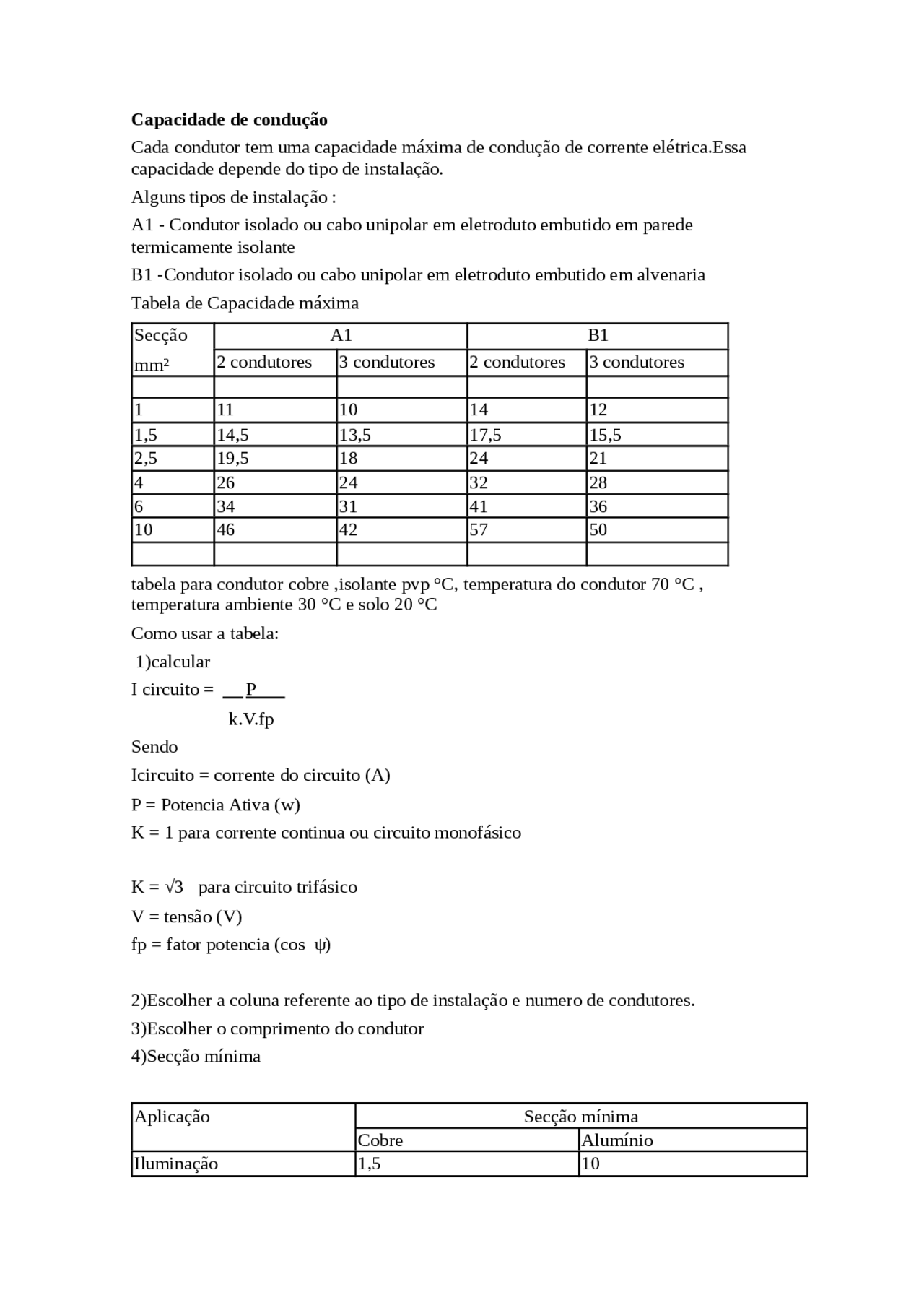

Capacidade de condução
Cada condutor tem uma capacidade máxima de condução de corrente elétrica.Essa
capacidade depende do tipo de instalação.
Alguns tipos de instalação :
A1 - Condutor isolado ou cabo unipolar em eletroduto embutido em parede
termicamente isolante
B1 -Condutor isolado ou cabo unipolar em eletroduto embutido em alvenaria
Tabela de Capacidade máxima
Secção
mm²
A1 B1
2 condutores 3 condutores 2 condutores 3 condutores
1 11 10 14 12
1,5 14,5 13,5 17,5 15,5
2,5 19,5 18 24 21
4 26 24 32 28
6 34 31 41 36
10 46 42 57 50
tabela para condutor cobre ,isolante pvp °C, temperatura do condutor 70 °C ,
temperatura ambiente 30 °C e solo 20 °C
Como usar a tabela:
1)calcular
I circuito = P
k.V.fp
Sendo
Icircuito = corrente do circuito (A)
P = Potencia Ativa (w)
K = 1 para corrente continua ou circuito monofásico
K = √3 para circuito trifásico
V = tensão (V)
fp = fator potencia (cos ψ)
2)Escolher a coluna referente ao tipo de instalação e numero de condutores.
3)Escolher o comprimento do condutor
4)Secção mínima
Aplicação Secção mínima
Cobre Alumínio
Iluminação 1,5 10
