Acesse o site Referência comercial Referencia comercial
1/12 - 1/2 HP
Capacidade Capacidad 38 - 1.101 Kcal/h Temperatura de Aplicação Temperatura de aplicación
-30°C - 0°C
Fluido Refrigerante Fluido Refrigerante R-134a / R- Velocidade Velocidad Fixa Fija Característica Elétrica Característica Eléctrica 127V-1F-60Hz 220V-1F-60Hz 220V-1F-50Hz

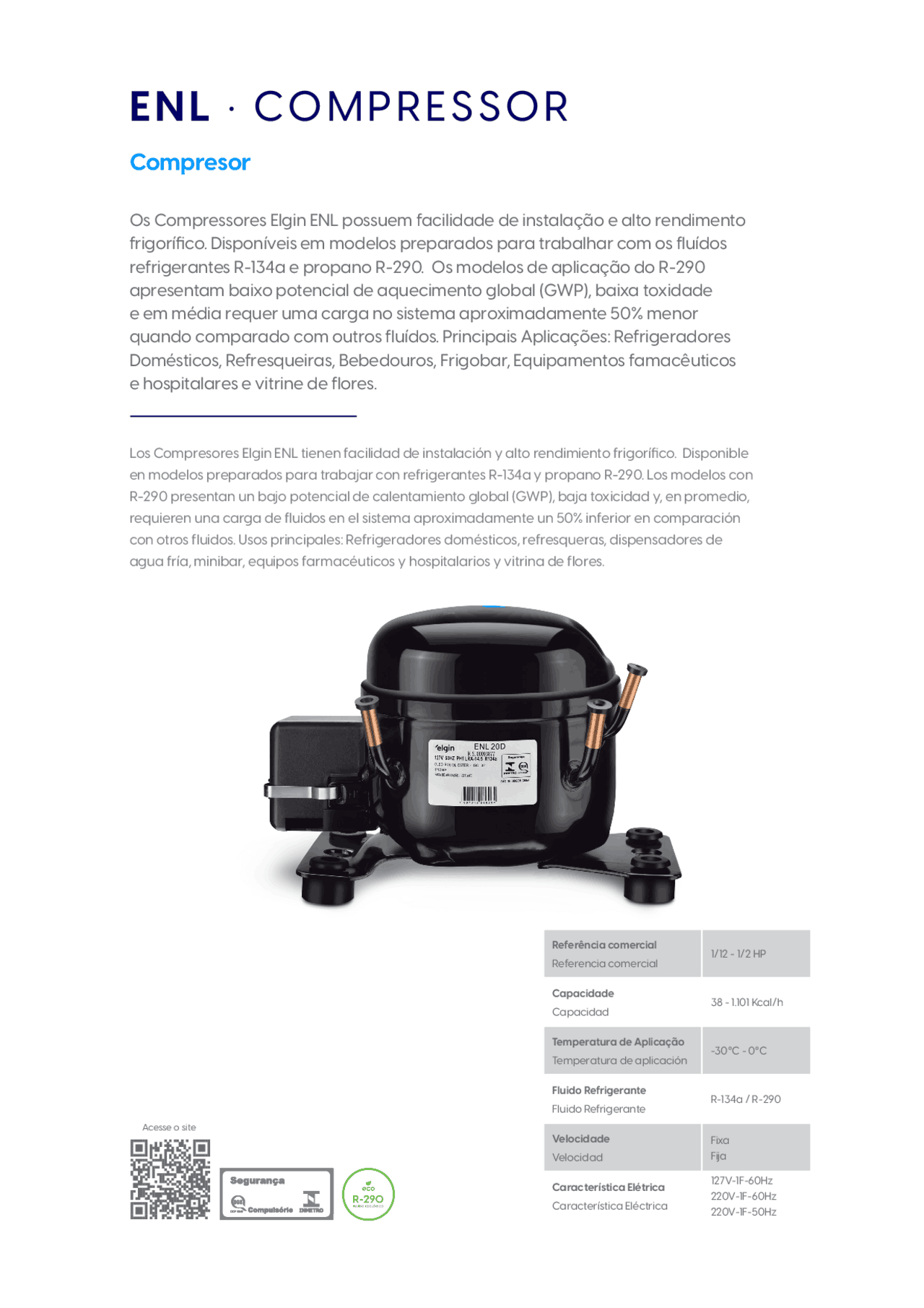

Os Compressores Elgin ENL possuem facilidade de instalação e alto rendimento
frigorífico. Disponíveis em modelos preparados para trabalhar com os fluídos
refrigerantes R-134a e propano R-290. Os modelos de aplicação do R-
apresentam baixo potencial de aquecimento global (GWP), baixa toxidade
e em média requer uma carga no sistema aproximadamente 50% menor
quando comparado com outros fluídos. Principais Aplicações: Refrigeradores
Domésticos, Refresqueiras, Bebedouros, Frigobar, Equipamentos famacêuticos
e hospitalares e vitrine de flores.
Los Compresores Elgin ENL tienen facilidad de instalación y alto rendimiento frigorífico. Disponible
en modelos preparados para trabajar con refrigerantes R-134a y propano R-290. Los modelos con
R-290 presentan un bajo potencial de calentamiento global (GWP), baja toxicidad y, en promedio,
requieren una carga de fluidos en el sistema aproximadamente un 50% inferior en comparación
con otros fluidos. Usos principales: Refrigeradores domésticos, refresqueras, dispensadores de
agua fría, minibar, equipos farmacéuticos y hospitalarios y vitrina de flores.
E N L • CO M P R E S S O R
Compresor
ENL 20 E
Produto Producto Deslocamento Desplazamiento Tensão Voltaje ENL: Compressor Elgin/ Compresor Elgin ENLE: Compressor Elgin de Alto Torque/ Compresor Elgin Alto Par de Arranque
Exemplo: 10/30 = 3,0 cc/rev Ejemplo: 10/30 = 3,0 cc/rev
D:
127V-1F
60Hz E: 220V-1F 60Hz H: 220V-1F 50Hz
ENL 3 030 E
Produto Producto Fluido Fluido Deslocamento Desplazamiento Tensão Voltaje ENL: Compressor Elgin/ Compresor Elgin ENLE: Compressor Elgin de Alto Torque/ Compresor Elgin Alto Par de Arranque
R-
Exemplo: 30/10 = 3,0 cc/rev Ejemplo: 30/10 = 3,0 cc/rev
E:
220V-1F
60Hz
NOMENCLATURA - R-134A
NOMENCLATURA - R-
Modelo
Dimensão / Dimension Desloc.
Desplaz
Sucção
Succión
Ø D
Descarga
Descarga
Ø D
Processo
Proceso
Ø D
Óleo*
Aceite*
Peso
A B C D E^ Peso
mm mm mm mm mm cm^3 mm mm mm ml kg
Média e baixa temperatura - R-134a • Media y baja temperatura - R-134a
ENL 20 223 170 70 127 150 2,2 6,5 5,1 6,5 200 4,
ENL 30 223 170 70 151 175 3,0 6,5 5,1 6,5 200 5,
ENL 40 223 170 70 151 175 3,6 6,5 5,1 6,5 200 5,
ENL 45 223 170 70 151 187 4,3 6,5 5,1 6,5 200 6,
ENL 55 223 170 70 151 187 5,1 6,5 5,1 6,5 200 6,
ENLE 45 223 170 70 151 187 4,3 6,5 5,1 6,5 200 6,
ENLE 55 223 170 70 151 187 5,1 6,5 5,1 6,5 200 6,
ENLE 59 230 170 70 151 182 5,9 6,5 5,1 6,5 280 6,
ENLE 0065 242 170 70 155 182 6,5 8,1 6,5 8,1 280 7,
ENLE 0085 242 170 70 155 182 8,1 8,1 6,5 8,1 280 7,
ENLE 0115 258 170 70 165 200 8,1 8,1 6,5 8,1 280 8,
ENLE 0130 258 170 70 165 200 8,1 8,1 6,5 8,1 280 8,
Média e baixa temperatura - R-290 • Media y baja temperatura - R-
ENL 3030 248 170 70 133 164 3,0 6,5 5,1 6,5 200 5,
ENL 3040 248 170 70 163 170 3,5 6,5 5,1 6,5 200 5,
ENL 3045 248 170 70 151 176 4,5 6,5 5,1 6,5 200 6,
ENLE 3055 248 170 70 153 177 5,5 6,5 5,1 6,5 200 7,
ENLE 3065 248 170 70 153 182 6,5 8,1 6,5 8,1 280 7,
ENLE 3075 248 170 70 154 182 7,5 8,1 6,5 8,1 280 7,
ENLE 3085 248 170 70 164 198 8,5 8,1 6,5 8,1 280 9,
ENLE 3115 248 170 70 164 200 11,5 8,1 6,5 8,1 280 9,
R-134a R-
*Óleo / Aceite R-134a / R290: Poliol Ester ISO 32
DADOS DIMENSIONAIS
Datos dimensionales
Modelo Tev= -23,3°C (^) Característica Elétrica Característica Eléctrica MCC^ LRA^ Relé Relay Protetor Térmico Protector Térmico Capacitor Capacitor Corrente Corriente Consumo Consumo Partida Arranque A W V F Hz A A μF VAC ENL 20 D 1,2 70 127 1 60 1,80 14,5 MS2 - 4.7L - 01 MP4NE276 LL80-52 - - ENL 20 E 0,55 70 220 1 60 1,20 7,8 MS2 - 15L - 01 MP4SE134 LL30-52 - - ENL 30 D 1,6 80 127 1 60 2,10 18,0 QP2 - 4R7 B100 - 120 - - ENL 30 E 0,7 80 220 1 60 1,40 9,8 QP2 - 22 B48 - 125 - - ENL 40 D 1,8 90 127 1 60 2,30 18,0 QP2 - 4R7 B100 - 120 - - ENL 40 E 0,8 90 220 1 60 1,50 9,8 QP2 - 22 B48 - 125 - - ENL 40 H 0,74 85 220 1 50 1,40 9,6 QP2 - 22 B48-125 - - ENL 45 D 2,3 110 127 1 60 2,60 23,4 QP2 - 12 B100 - 120 - - ENL 45 E 0,9 110 220 1 60 1,60 12,0 QP2 - 22 B64 - 120 - - ENL 45 H 0,81 100 220 1 50 1,50 11,6 MS2 - 15L - 01 MP4SE181 BLL44-52 - - ENL 55 D 2,5 130 127 1 60 2,80 23,4 QP2 - 12 B120 - 120 - - ENL 55 E 1,1 130 220 1 60 1,70 12,0 QP2 - 22 B100 - 120 - - ENL 55 H 0,96 125 220 1 50 1,60 11,6 MS2 - 15L - 01 MP4NE222 LL64-52 - - ENLE 45 D 2,3 110 127 1 60 2,60 18,2 QL2 - 10.3 B100 - 120 161-193 165 ENLE 45 E 0,90 110 220 1 60 1,60 8,6 QL2 - 4.8 B64 - 120 64-77 330 ENLE 55 D 2,8 130 127 1 60 3,70 20,2 QL2 - 10.3 B210 - 120 161-193 165 ENLE 55 E 1,2 130 220 1 60 2,10 10,3 QL2 - 4.8 B80 - 120 88-108 330 ENLE 59 D 3,3 200 127 1 60 4,90 20,2 QL2 - 10.3 B210 - 120 161-193 165 ENLE 59 E 1,6 200 220 1 60 2,40 10,3 QL2 - 6.1 B100 - 120 88-108 330 ENLE 0065 E 1,7 205 220 1 60 2,33 9,0 QL2 - 4.8 B100-120 64-77 330 ENLE 0065 D 3,48 205 127 1 60 5,3 20,2 QL2 - 10.3 B210-120 124-149 165 ENLE 0085 E 1,8 225 220 1 60 2,42,4 9,0 QL2 - 4.8 B100-120 64-77 330 ENLE 0085 D 3,65 225 127 1 60 5,2 20,2 QL2 - 10.3 B210-120 124-149 165 ENLE 0115 D 4 230 127 1 60 7,60 38,1 QL2 - 20.9 B300 - 120 161-193 165 ENLE 0115 E 1,6 230 220 1 60 3,50 15,8 QL2 - 11.0 B120 - 120 64-77 330 ENLE 0130 D 5,6 420 127 1 60 8,60 38,1 QL2 - 20.9 B300 - 120 161-193 165 ENLE 0130 E 2,7 420 220 1 60 3,90 15,8 QL2 - 11.0 B180 - 130 64-77 330 ENL 3030 E 0,8 130 220 1 60 0,13 12,0 MS2 15L-01 MP4NE222 LL64-52 - - ENL 3040 E 0,9 145 220 1 60 1,48 12,6 MS2 15L-01 DRB30N61A2 - - ENL 3045 E 1,1 180 220 1 60 2,13 12,6 MS2 15L-01 DRB30N61A2 - - ENLE 3055 E 1,3 220 220 1 60 2,60 15,9 QL2 - 4.6 MP4RE408B LL110-52 64-77 330 ENLE 3065 E 1,6 275 220 1 60 2,77 15,9 QL2 - 5.2 MP4RE414 LL120-52 64-77 330 ENLE 3075 E 1,8 320 220 1 60 3,39 15,9 QL2 - 6.0 B180-130 64-77 330 ENLE 3085 E 1,9 340 220 1 60 3,59 16,6 QL2 - 6.7 MP4RE435 LL150-52 64-77 330 ENLE 3115 E 2,4 415 220 1 60 4,31 16,6 QL2-10.3 B210-120 64-77 330 MCC: Máxima corrente de operação / Corriente a plena carga CSIR - Capacitor de Partida e Marcha por Indução CSIR - Capacitor de Arranque y Marcha por Inducción RSIR - Partida Resistiva e Marcha por Indução RSIR - Capacitor de Arranque y Marcha por Inducción
ENL20 ENL 30 ENL 40 ENL 45 ENL 55
ENL 3030 ENL 3040 ENL 3045
ENLE 45 ENLE 55 ENLE 59 ENLE 0065
ENLE 0085 ENLE 0115 ENLE 0130 ENLE 3055
ENLE 3065 ENLE 3075 ENLE 3085 ENLE 3115
DADOS ELÉTRICOS
Datos eléctricos
ESQUEMAS ELÉTRICOS
Esquemas de Cableado
LRA: Corrente de rotor bloqueado / Corriente a rotor bloqueado
