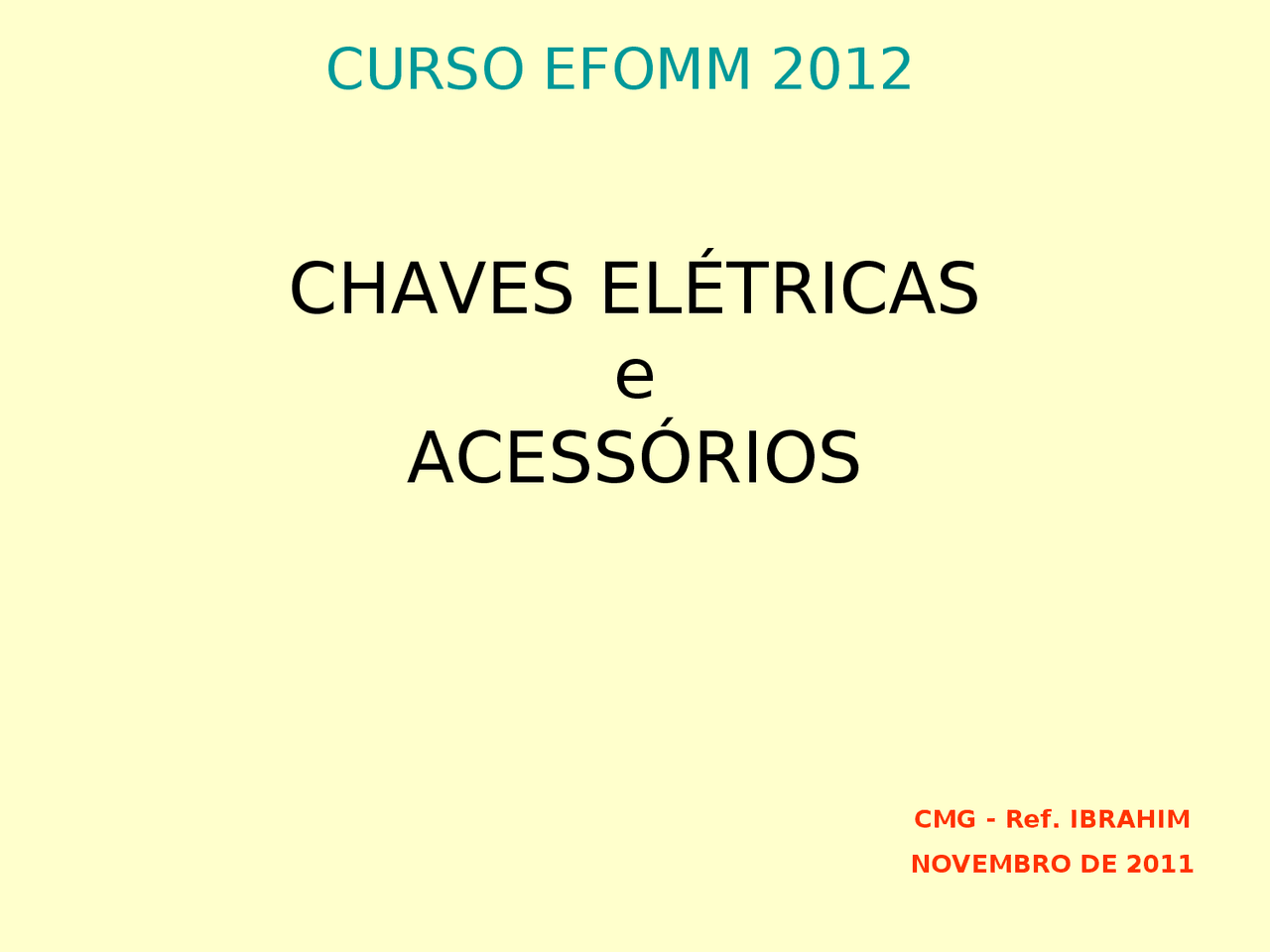

CMG - Ref. IBRAHIM NOVEMBRO DE 2011 CHAVES ELÉTRICAS e ACESSÓRIOS

CHAVES E ACESSÓRIOS

• OBJETIVO

• CENTELHAS

• MICRO CHAVES;

• (^) CONTATOS “NO” e “NC”;
• (^) BOTOEIRAS e CHAVES ROTATIVAS;
• (^) SOLENÓIDES;
• (^) BOBINAS DE CONTATORAS;
• (^) CONTATORAS
• (^) CONTATOS PRINCIPAIS E AUXILIARES;
• (^) TEMPORIZADORES;
• (^) CLPs SUMÁRIO

B P α β π BOTÃO NO BOTÃO NC CONTATOS NO e NC A

ALFABETO ELÉTRICO

O AR É

ISOLANTE

OU

CONDUTOR

CENTELHA – MOTIVAÇÃO DAS CHAVES

POR QUE

OS

CABELOS

LONGOS

FICAM EM

PÉ ?????

O GERADOR DE VAN DER GRAAF

CONCLUSÃO DOS ALUNOS

AS CHAVES SERVEM

PARA QUE?

C NO NC

MICRO CHAVE

MICRO CHAVE

C NC NO

ENTENDER O QUE É:

• (^) NORMAL O QUE É:
• (^) NORMALMENTE ABERTO (OPEN)  NO
• (^) NORMALMENTE FECHADO (CLOSED)  NC O QUE É:
• (^) CONTATO DE BOTÃO (CAMPAINHA)
• (^) CONTATO DE CONTATORA CONTATOS  ENTENDER NO e NC

CONTATO “NO”  DE CONTATORA DE CONTATORA CONTATO “NC”   CONTATO “NO” DE BOTOEIRA DE BOTOEIRA  CONTATO “NC” REPRESENTAÇÃO DOS CONTATOS

Ccomum NOnormalmente aberto NC normalmente fechado. CONTATOS NO e NC da MICRO CHAVE CONTATOS NO e NC da MICRO CHAVE VISTA EXTERNA VISTA EXTERNA

Ccomum NOnormalmente aberto NC normalmente fechado. ESTE É UM CONTATO DE DUAS POSIÇÕES (DP  DOUBLE POLE ou BIPOLAR) CONTATOS NO e NC da MICRO CHAVE CONTATOS NO e NC da MICRO CHAVE DIAGRAMA DIAGRAMA

CONTATOS da MICRO CHAVE USANDO CONTATOS “C” e “NC” A LÂMPADA ACENDE QUANDO A ALAVANCA ESTÁ LIBERADA

Ccomum NOnormalmente aberto NC normalmente fechado.

MICRO CHAVE
