Engenharia de Produto
cliente: redutor:
OF:
eixo:
dados de aplicação
potência a transmitir P[kW] 253.64
rotação do eixo n1 [min-1] 8
diâmetro do eixo d[mm] 266.53
comprimento da chaveta l[mm] 285
diâ. do eixo equivalente p/ chaveta maior 100
chaveta conforme DIN 6885
largura da chaveta b[mm] 63 28
altura da chaveta h[mm] 32 16
altura do rasgo no eixo t1 [mm] 20 10
altura do rasgo no cubo t2 [mm] 12.4 12.4
forma construtiva A/B [-] B B
quantidade de chavetas n[-] 1 1
comprimento útil da chaveta lu [mm] 285 285
altura da parede do rasgo/eixo t1' [mm] 16.22 8.00
material da chaveta 342CrMo4 (SAE 4140)
resitência ao escoamento Re [MPa] 900.00
fator [-] 1.00
pressão admissível p[MPa] 742.31
fator de aplicação
1 -> único sentido ou 2 -> reverso w[-] 1.00
resultados
torque a transmitir T[Nm] 302,751.05
torque transmitido por outros Tex [Nm] 50,000.00
área de contato/eixo a[mm2] 4,618.87 2,277.60
pressão atuante p[MPa] 410.62 832.72
segurança ao contato SH [-] 1.81 0.89
torque máximo admissível T zul [Nm] 456,915.57 225,308.41
progChaveta v 1.1 / dezembro 2004 10/31/2024 23:31
propiedade de Redutores Transmotécnica Ltda

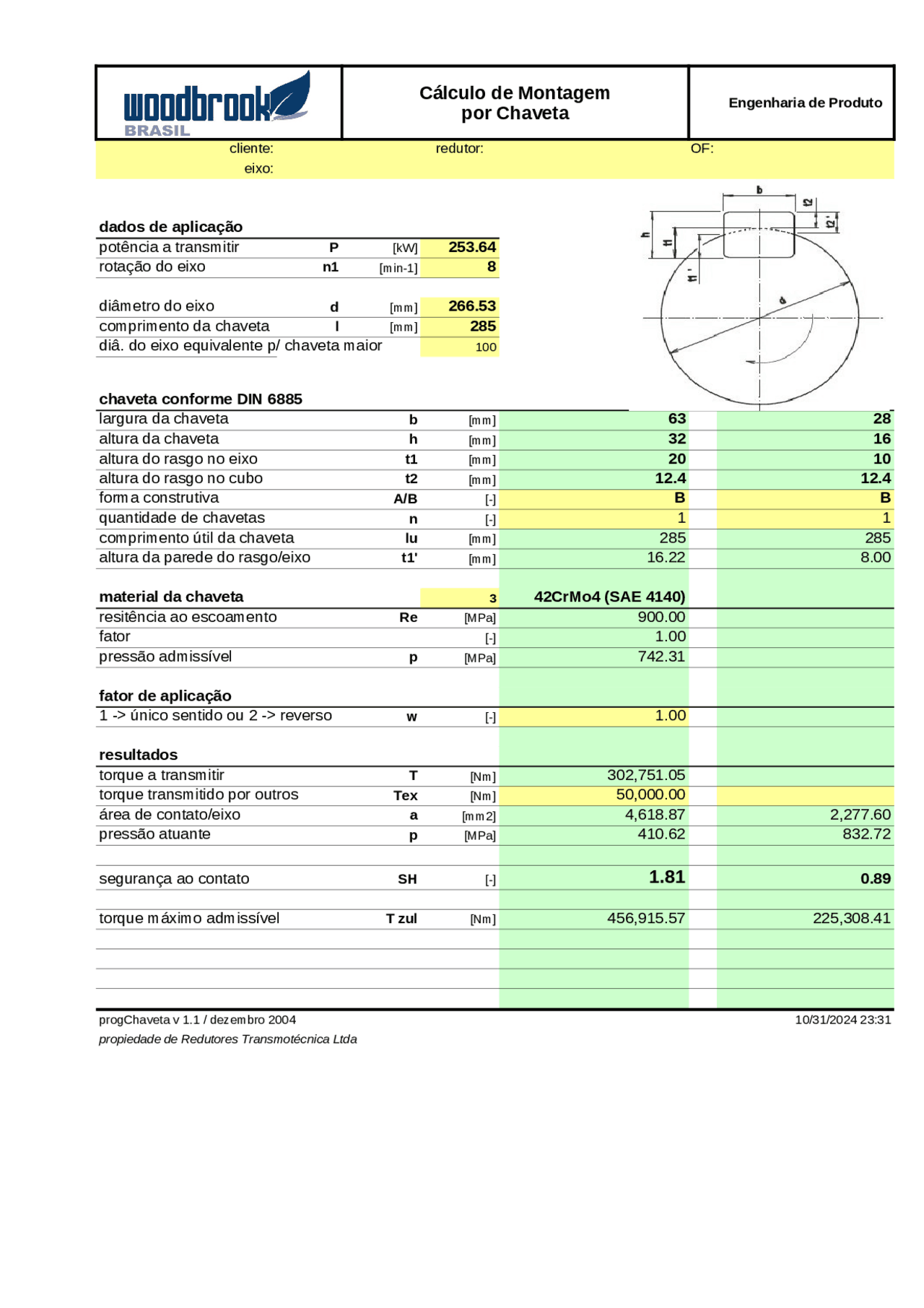

Cálculo de Montagem
por Chaveta
