CÓDIGO DO EQUIPAMENTO

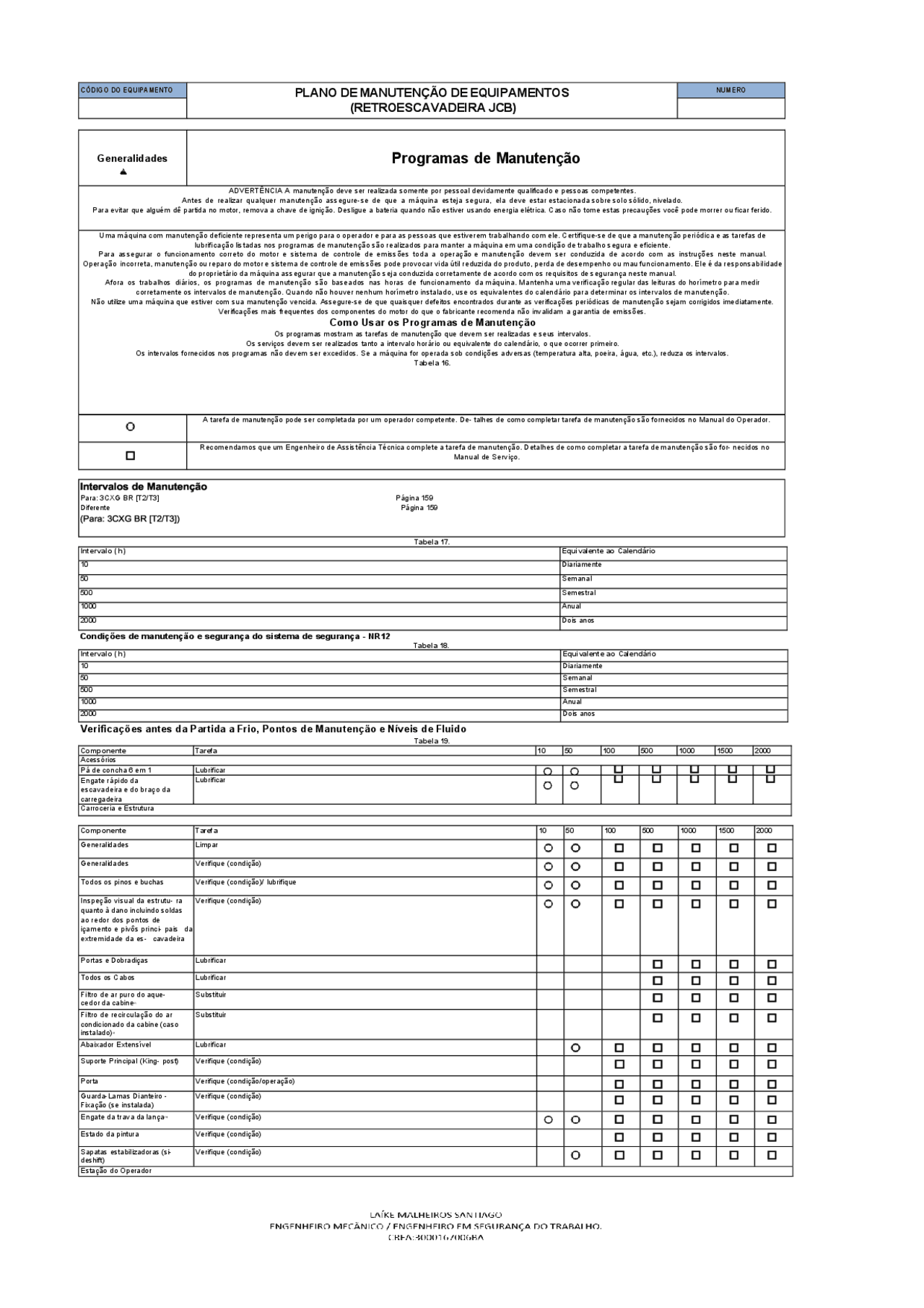

PLANO DE MANUTENÇÃO DE EQUIPAMENTOS
(RETROESCAVADEIRA JCB)
NUMERO
Generalidades
Programas de Manutenção
ADVERTÊNCIA A manutenção deve ser realizada somente por pessoal devidamente qualificado e pessoas competentes.
Antes de realizar qualquer manutenção assegure-se de que a máquina esteja segura, ela deve estar estacionada sobre solo sólido, nivelado.
Para evitar que alguém dê partida no motor, remova a chave de ignição. Desligue a bateria quando não estiver usando energia elétrica. Caso não tome estas precauções você pode morrer ou ficar ferido.
Uma máquina com manutenção deficiente representa um perigo para o operador e para as pessoas que estiverem trabalhando com ele. Certifique-se de que a manutenção periódica e as tarefas de
lubrificação listadas nos programas de manutenção são realizados para manter a máquina em uma condição de trabalho segura e eficiente.
Para assegurar o funcionamento correto do motor e sistema de controle de emissões toda a operação e manutenção devem ser conduzida de acordo com as instruções neste manual.
Operação incorreta, manutenção ou reparo do motor e sistema de controle de emissões pode provocar vida útil reduzida do produto, perda de desempenho ou mau funcionamento. Ele é da responsabilidade
do proprietário da máquina assegurar que a manutenção seja conduzida corretamente de acordo com os requisitos de segurança neste manual.
Afora os trabalhos diários, os programas de manutenção são baseados nas horas de funcionamento da máquina. Mantenha uma verificação regular das leituras do horímetro para medir
corretamente os intervalos de manutenção. Quando não houver nenhum horímetro instalado, use os equivalentes do calendário para determinar os intervalos de manutenção.
Não utilize uma máquina que estiver com sua manutenção vencida. Assegure-se de que quaisquer defeitos encontrados durante as verificações periódicas de manutenção sejam corrigidos imediatamente.
Verificações mais frequentes dos componentes do motor do que o fabricante recomenda não invalidam a garantia de emissões.
Como Usar os Programas de Manutenção
Os programas mostram as tarefas de manutenção que devem ser realizadas e seus intervalos.
Os serviços devem ser realizados tanto a intervalo horário ou equivalente do calendário, o que ocorrer primeiro.
Os intervalos fornecidos nos programas não devem ser excedidos. Se a máquina for operada sob condições adversas (temperatura alta, poeira, água, etc.), reduza os intervalos.
Tabela 16.
A tarefa de manutenção pode ser completada por um operador competente. De- talhes de como completar tarefa de manutenção são fornecidos no Manual do Operador.
Recomendamos que um Engenheiro de Assistência Técnica complete a tarefa de manutenção. Detalhes de como completar a tarefa de manutenção são for- necidos no
Manual de Serviço.
Tabela 17.
Intervalo ( h)
Equivalente ao Calendário
10
Diariamente
50
Semanal
500
Semestral
1000
Anual
2000
Dois anos
Condições de manutenção e segurança do sistema de segurança - NR12
Tabela 18.
Intervalo ( h)
Equivalente ao Calendário
10
Diariamente
50
Semanal
500
Semestral
1000
Anual
2000
Dois anos
Verificações antes da Partida a Frio, Pontos de Manutenção e Níveis de Fluido
Tabela 19.
Componente
Tarefa
10
50
100
500
1000
1500
2000
Acessórios
Pá de concha 6 em 1
Lubrificar
Engate rápido da
escavadeira e do braço da
carregadeira
Lubrificar
Carroceria e Estrutura
Componente
Tarefa
10
50
100
500
1000
1500
2000
Generalidades
Limpar
Generalidades
Verifique (condição)
Todos os pinos e buchas
Verifique (condição)/ lubrifique
Inspeção visual da estrutu- ra
quanto à dano incluindo soldas
ao redor dos pontos de
içamento e pivôs princi- pais da
extremidade da es- cavadeira
Verifique (condição)
Portas e Dobradiças
Lubrificar
Todos os Cabos
Lubrificar
Filtro de ar puro do aque-
cedor da cabine(2)
Substituir
Filtro de recirculação do ar
condicionado da cabine (caso
instalado)(2)
Substituir
Abaixador Extensível
Lubrificar
Suporte Principal (King- post)
Verifique (condição)
Porta
Verifique (condição/operação)
Guarda-Lamas Dianteiro -
Fixação (se instalada)
Verifique (condição)
Engate da trava da lança(16)
Verifique (condição)
Estado da pintura
Verifique (condição)
Sapatas estabilizadoras (si-
deshift)
Verifique (condição)
Estação do Operador
