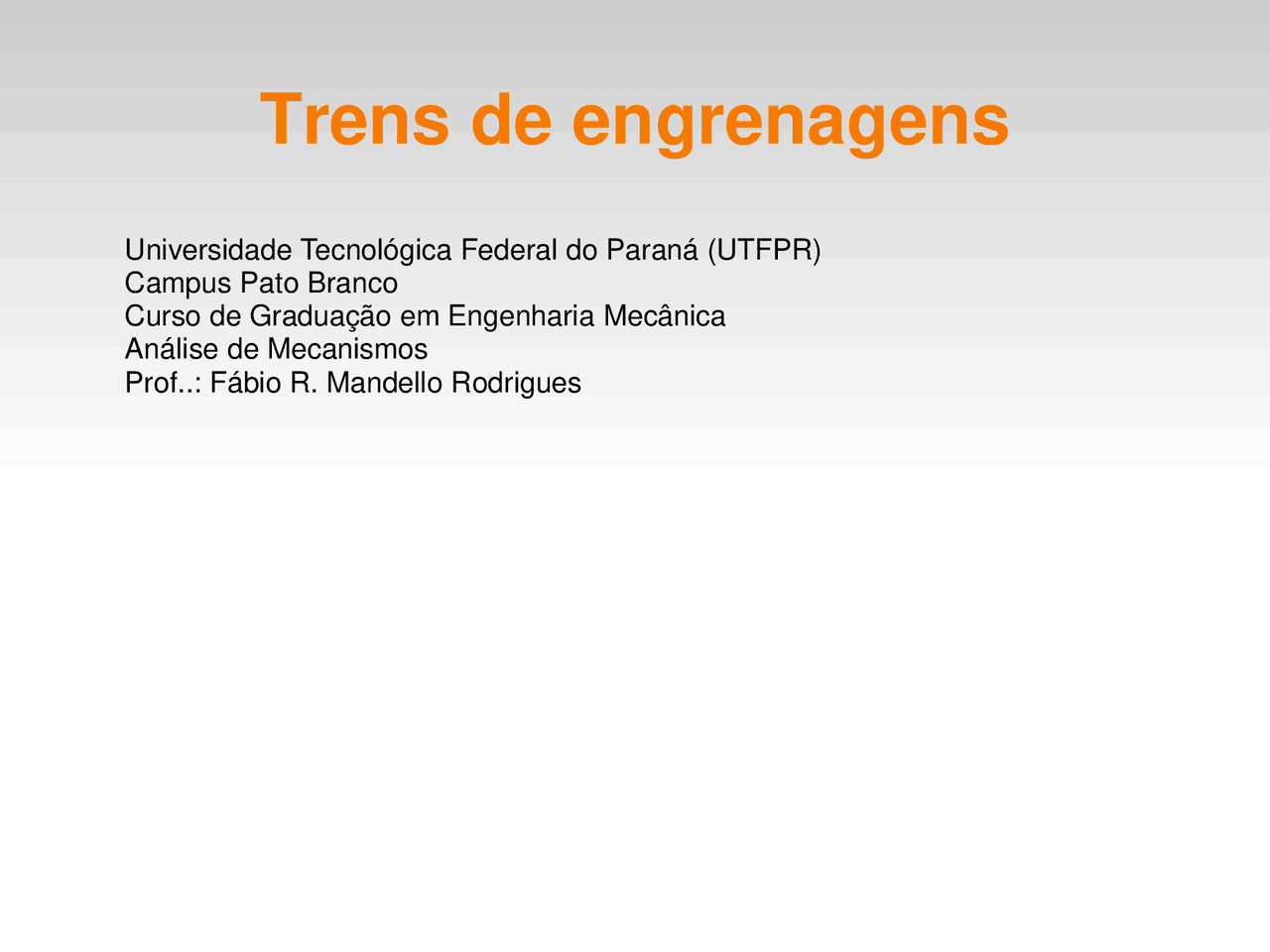

Trens de engrenagens
Universidade Tecnológica Federal do Paraná (UTFPR) Campus Pato Branco Curso de Graduação em Engenharia Mecânica Análise de Mecanismos Prof..: Fábio R. Mandello Rodrigues
Trens de engrenagens
Muitas vezes é necessário combinar diversas
engrenagens e assim obter o que é conhecido como
um trem de engrenagens.
Dada a velocidade angular de entrada é importante
saber determinar facilmente a velocidade angular de
saída e seu sentido de rotaçao.
Trens de engrenages
No engrenamento de engrenagens de dentes helicoidais com eixos concorrentes, o sentid
Trens de engrenagens
Trens de engrenagens simples
Trens de engrenagens
Trens de engrenagens
Trens de engrenages
Equações:
Trens de engrenagens
Exemplo 01 : Se há uma rotaçao de 1500 rpm na engrenagem 01 , determine a rotaçao de saida na engreganem 5. Transmissao Composta
Trens de engrenagens
Exemplo 03 : Para uma rotaçao de 900 rpm na engrenagem de entrada, determine a rotaçao da engrenagem de saída.
Trens de engrenagens
Exemplo 04 : Cada engrenagem do trem de engrenagens indicado possui o número de dentes indicado entre parentese. Se a rotaçao da engrenagem 2 é de 200 rpm no sentido indicado determine a velocidade angular e o sentido de rotaçao da engrenagem 10. Determine tambem a velocidade de translaçao da peça em 11.
Trens de engrenagens
Exemplo 06: Parte de um trem de engrenagens de uma máquina é representando na figura. Se o motor fornece uma rotaçao de 1800 rpm ao sistema através da polia tipo V, determine a rotaçao do eixo estriado para a)- Marcha engrenada de 3 em 4; b) Marcha engrenada de 2 em 6.
Trens de engrenagens planetários
A fim de se obter uma relaçao de engrenagens
desejada, é frequentemente vantajoso projetar um
trem de engrenagem tal que uma das engrenagens
nao só gira em torno de seu centro, como este gira
em torno de outro. Um arranjo de engrenagens com
tais características é denominado por trens
planetários
Trens de engrenagens planetários
Exemplo 07: A engrenagem solar A é mantida fixa, e o braço DE gira no sentido horário com uma velocidade angular ω = 6,0 rad/s e uma aceleração angular α = 3,0 rad/s^2. Determine a aceleração da engrenagem planetária B neste instante.
