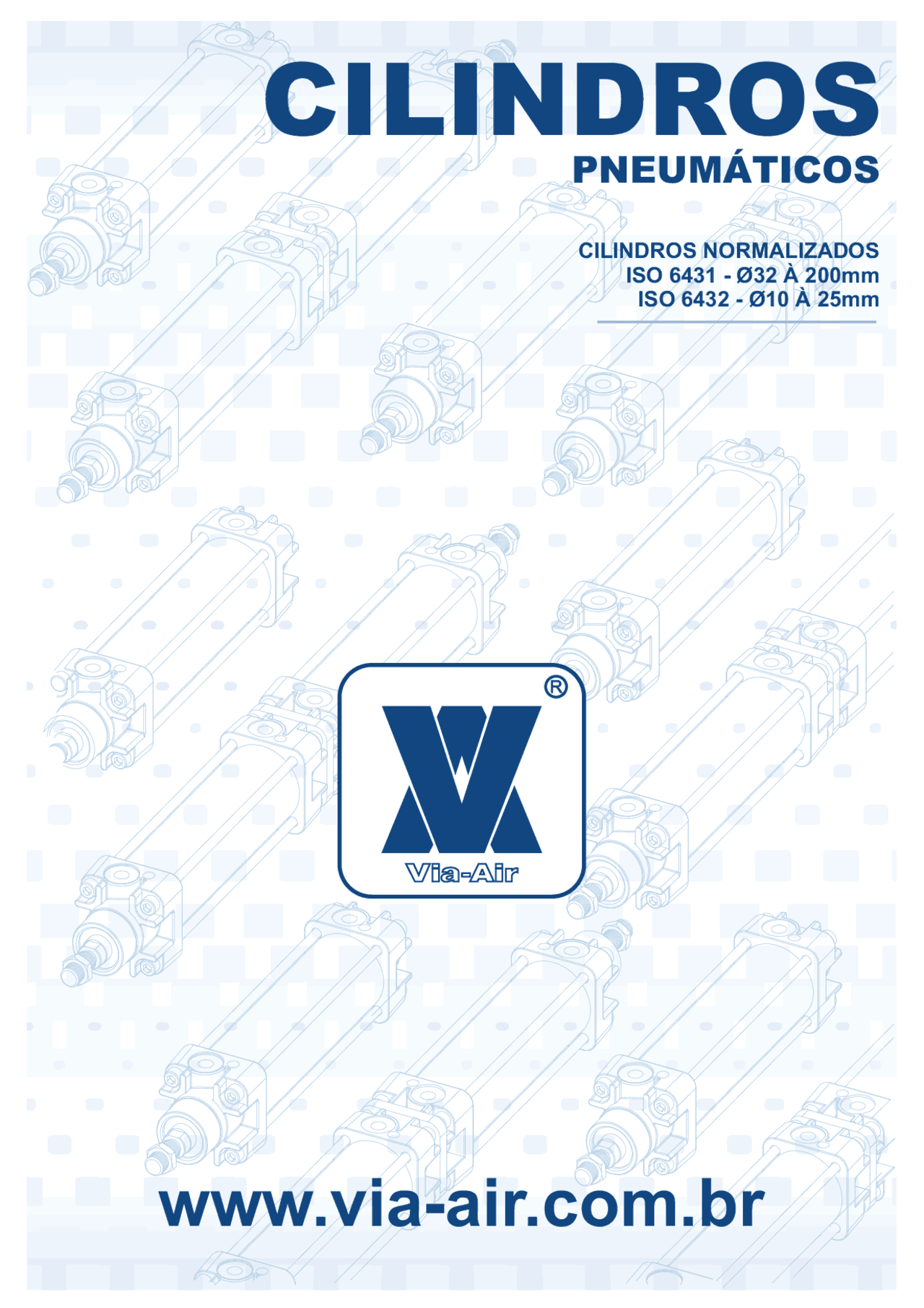

bg1
www.via-air.com.br
R
CILINDROS
PNEUMÁTICOS
CILINDROS NORMALIZADOS
ISO 6431 - Ø32 À 200mm
ISO 6432 - Ø10 À 25mm
pf3
pf4
pf5
pf8
pf9

Pré-visualização parcial do texto

Baixe cilindro pneumaticos e outras Esquemas em PDF para Pneumática, somente na Docsity!

R

CILINDROS

PNEUMÁTICOS

CILINDROS NORMALIZADOS

ISO 6431 - Ø32 À 200mm

ISO 6432 - Ø10 À 25mm

Tabelas técnicas

CILINDROS PNEUMÁTICOS

TABELA DE FORÇA (Kp), COMPRIMENTO DO AMORTECIMENTO (mm)

E ENERGIA CINÉTICA DO CILINDRO (kgf/cm2)

ØCIL.

mm

lb/in2 14 28 43 57 71 85 100 114 128 142 COMP

AMORTC

EN CINÉTICA

kgf/cm2 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 kgf/cm

AVANÇO 1,1 2,3 3,4 4,5 5,7 6,8 7,9 9,0 10,2 11,

  • 6

RETORNO 0,8 1,7 3,1 4,2 5,4 6,5 7,6 8,8 9,9 11,

AVANÇO 2,0 4,0 6,0 8,0 10,0 12,1 14,1 16,1 18,1 20,

  • 9

RETORNO 1,7 3,5 5,7 7,8 9,8 11,8 13,8 15,8 17,8 19,

AVANÇO 3,1 6,3 9,4 12,6 15,7 18,8 22,0 25,1 28,3 31,

  • 12

RETORNO 2,6 5,3 8,9 12,1 15,2 18,3 21,5 24,6 27,8 30,

AVANÇO 4,9 9,8 14,7 19,6 24,5 29,4 34,3 39,3 44,2 49,

RETORNO 4,1 8,2 13,9 18,8 23,7 28,7 33,6 38,5 43,4 48,

AVANÇO 8 16 24 32 40 48 56 64 72 80

RETORNO 7 15 23 31 39 47 55 63 71 79

AVANÇO 13 25 38 50 63 75 88 100 113 126

RETORNO 11 23 36 48 61 73 86 98 111 124

AVANÇO 20 39 59 79 98 118 137 157 177 196

RETORNO 16 36 56 75 95 115 134 154 173 193

63 AVANÇO^31 62 93 125 156 187 218 249 280

RETORNO 28 59 90 121 153 184 215 246 277 308

AVANÇO 50 100 151 201 251 301 352 402 452 502

RETORNO 45 96 146 196 246 297 347 397 447 497

AVANÇO 79 157 236 314 393 471 550 628 707 785

RETORNO 74 152 231 309 388 466 545 623 702 780

AVANÇO 123 245 368 491 613 736 859 981 1104 1227

RETORNO 115 237 360 483 605 728 851 973 1096 1219

AVANÇO 201 402 603 804 1005 1206 1407 1608 1809 2010

RETORNO 188 389 590 791 992 1193 1394 1595 1796 1997

AVANÇO 314 628 942 1256 1570 1884 2198 2512 2826 3140

RETORNO 301 615 929 1243 1557 1871 2185 2499 2813 3127

www.via-air.com.br

Ø CIL.

mm

PRESSÃO DE TRABALHO (BAR)

CONSUMO DE AR (l/cm)

Formula:

Cilindro simples ação

Cilindro dupla ação

Q= (s.n.q) (N l/min)

Q= 2(s.n.q) (N l/min)

Onde:

Q = consumo em N l/min

s = curso em centímetros

n = nº cursos por minuto

q = consumo (tabela)

CÁLCULO DO CONSUMO DE AR

Exemplo:

Cilindro dupla ação de diâmetro de 40mm e curso

de 100mm, acionado a uma pressão de 10 bar.

O movimento alternativo é de 20 golpes/minutos.

Qual o consumo de ar em N l/min.?

Q= 2(s.n.q) s = 10cm = 20 curso/min

q= 0,135 N l/cm

Q= 54 N l/min

01

Série CM - Cilindros ISO - Norma 6431

Ø32 à 200mm

CILINDROS PNEUMÁTICOS

L1 + CURSO L1 + CURSO

F

W

L2 + CURSO AM

L1 + CURSO

V

L

ØB

X X

WH

KK

W

ØB

L

ØH

EE

V

V

TG^ E

TG

E

DD

KIT REPARO

DIÂMETRO MONTAGEM

PD - POLIURETANO

BD - BUNA-N

VD - VITON

PH - POLIURETRANO / HASTE PASS.

BH - BUNA-N / HASTE PASS.

VH - VITON / HASTE PASS.

KR

KIT FIXAÇÃO

DIÂMETRO MONTAGEM

FT - FLANGE TRANS. / DIANT.

AF - ARTICULAÇÃO FÊMEA

AM - ARTICULAÇÃO MACHO

CT - CANTONEIRA

MD - MUNHÃO DESLOCÁVEL

SA - SUPORTE P/ ARTIC. TRAS. FÊMEA

PT - PONTEIRA FÊMEA

PR - PONTEIRA TERMINAL ROTULAR

KF

TABELA DE DIMENSÕES

ØCIL. AM ØB DD E EE KK L1 L2 L3 ØH TG V1 V2 V3 W1 W2 WH X F

32 22 30 M6x1,0 47,5 G1/8’’ M10x1,25 94 120 3,5 12 32,5 10 17 20 6 6 26 16 11

40 24 35 M6x1,0 52 G1/4’’ M12x1,25 105 135 4 16 38 13 19 22 7 7 30 17 11

50 32 40 M8x1,25 65 G1/4’’ M16x1,5 106 143 4 20 46,5 17 24 29 7 8 37 18 13

63 32 45 M8x1,25 77,5 G3/8’’ M16x1,5 121 158 4 20 56,5 17 24 29 7 8 37 22 13

80 40 45 M10x1,25 96 G3/8’’ M20x1,5 128 174 4 25 72 22 30 35 10 9 46 22 13

100 40 55 M10x1,25 115 G1/2’’ M20x1,5 138 189 4 25 89 22 30 35 10 9 51 28 13

125 54 60 M12x1,75 145 G1/2’’ M27x2,0 160 225 10 32 110 27 41 45 12 12 65 28 16

160 72 65 M16x2,0 175 G3/4’’ M36x2,0 180 260 10 40 140 36 55 50 14 14 80 34 18

200 72 75 M16x2,0 218 G3/4’’ M36x2,0 180 275 12 40 175 36 55 61,5 16 14 95 27 22

L2 L1 + CURSO L2 + CURSO

Série CM - Cilindros ISO - Norma 6431

Ø32 à 200mm

FIXAÇÃO PARA CILINDRO

CB

UB H

FL

CD

MR

UW

TL

TL

TM

ØTD

AC

UF

TF

E R

FB

MF

AH

TR

TW

AU AO

ØAB AT

CANTONEIRA

CÓDIGO ØCIL. TW TR AO AU AB AT AH

KF032CT 32 49 32 7,2 24 7 3 32

KF040CT 40 55 36 8 28 9 3 36

KF050CT 50 66 45 9.5 32 9 3 45

KF063CT 63 77 50 12 32 9 3 50

KF080CT 80 97 63 16.5 41 12 4 63

KF100CT 100 114 75 19 41 14 4 71

KF125CT 125 145 90 25 45 16 4.7 90

KF160CT 160 180 115 24 60 18 4.7 115

KF200CT 200 220 135 30 70 22 8 135

FLANGE TRASEIRA / DIANTEIRA

CÓDIGO ØCIL. MF TF R FB E UF

KF032FT 32 10 64 32 7 50 80

KF040FT 40 10 72 36 9 56 92

KF050FT 50 12 90 45 9 67 113

KF063FT 63 12 100 50 9 78 129

KF080FT 80 16 126 63 12 98 153

KF100FT 100 16 150 75 14 115 186

KF125FT 125 20 180 90 16 145 220

KF160FT 160 20 230 115 18 180 275

KF200FT 200 25 270 135 22 220 318

MUNHÃO DESLOCÁVEL

CÓDIGO ØCIL. AC ØTD TL TM UW

KF032MD 32 22 12 12 50 46

KF040MD 40 30 16 16 63 58

KF050MD 50 30 16 16 75 68

KF063MD 63 35 20 20 90 82

KF080MD 80 35 20 20 110 102

KF100MD 100 40 25 25 132 123

KF125MD 125 48 25 25 160 150

KF160MD 160 70 32 32 200 190

KF200MD 200 70 32 32 250 242

ARTICULAÇÃO FÊMEA

CÓDIGO ØCIL. UF CB FL CD MR H

KF032AF 32 45 26 22 10 9 8

KF040AF 40 52 28 25 12 11 8

KF050AF 50 60 32 27 12 11.5 10

KF063AF 63 70 40 32 16 15 10

KF080AF 80 90 50 36 16 15 12

KF100AF 100 110 60 41 20 17 12

KF125AF 125 130 70 50 25 18.5 16

KF160AF 160 170 90 55 30 23.1 18.

KF200AF 200 170 90 60 30 31 24

Série CS - Cilindros ISO - Norma 6432

Ø10 à 25mm

CILINDROS PNEUMÁTICOS

Características Técnicas

Pressão: 1,0 A 10,0 Kgf/cm

Temperatura: -10ºC A 150ºC (VITON)

Cabeçotes: Alumínio

Fluído: Ar filtrado e lubrificado ou não

Temperatura: -10ºC A 80ºC (PU)

SIMBOLOGIA

ESPECIFICAÇÃO PADRÃO

Vedações: Poliuretano Haste: Aço SAE 1045 cromado.

Amortecimento: Duplo elástico.

Modelo: Dupla ação - básico.

Camisa: Aço Inox

Observações:.

1- Os dígitos referentes à vedação, diâmetro e curso são obrigatórios, os demais dígitos

somente serão utilizados para especificação de cilindros com configuração diferente do

padrão.

2- Cilindros com êmbolos magnéticos de diâmetro inferior a 20mm sempre com haste

em inox.

3- Cilindros de diâmetro 25,0mm podem ser equipados com duplo amortecimento

regulável. Na grade de codificação acrescentar no final do código a letra ‘’P’’.

CURSO

VER QUADRO

DE CURSOS

ABAIXO

DIÂMETRO MP HASTE

I - INOX

USAR CAMPO

APENAS SE

NECESSÁRIO

MODELO

2 - HASTE PASSANTE

5 - SIMPLES AÇÃO RETORNO MOLA

6 - SIMPLES AÇÃO AVANÇO MOLA

P - POLIURETANO

V - VITON

VEDAÇÃO

CS

VERSÃO

A - ÊMBOLO MAGNÉTICO

USAR CAMPO

APENAS SE

NECESSÁRIO

Ømm

CURSO (mínimo - máximo mm)

10 10 até 100

12 10 até 200

16 10 até 200

20 10 até 320

25 10 até 500

CILINDROS PNEUMÁTICOS

Série CS - Cilindros ISO - Norma 6432

Ø10 à 25mm

KIT FIXAÇÃO

DIÂMETRO MONTAGEM

FT - FLANGE TRANS. / DIANT. AF - ARTICULAÇÃO FÊMEA CT - CANTONEIRA PT - PONTEIRA FÊMEA PR - PONTEIRA TERMINAL ROTULAR

KF

TABELA DE DIMENSÕES

ØCIL. PJ XC A WF VD BE KK EE ZB KV L Y CD ZJ EW D Z ØH

10 35 64 12 16 13 M12x1,25 M4x0,7 M5 73 - 6 21 4 60 8 15 76 4

12 36 75 16 22 16 M16x1,5 M6x1,0 M5 84,5 5 9 28 6 70 12 20 93 6

16 42 82 16 22 16 M16x1,5 M6x1,0 M5 92 6 9 28 6 76 12 20 97 6

20 51 95 20 24 20 M22x1,5 M8x1,25 G1/8’’ 111 6 12 32 8 91 16 30 116 8

25 56 104 22 28 22 M22x1,5 M10x1,25 G1/8’’ 120 8 12 36 8 100 16 30 123 10

PJ + CURSO Y

BE

ZB + CURSO A

XC + CURSO

L

WF

VD

VD ZJ + CURSO

KK BE

CD

KV

EE EE

EW

D

ØH HASTE

Y PJ + CURSO

A

VD

WF

Z + CURSO

VD

WF + CURSO

A

EE
