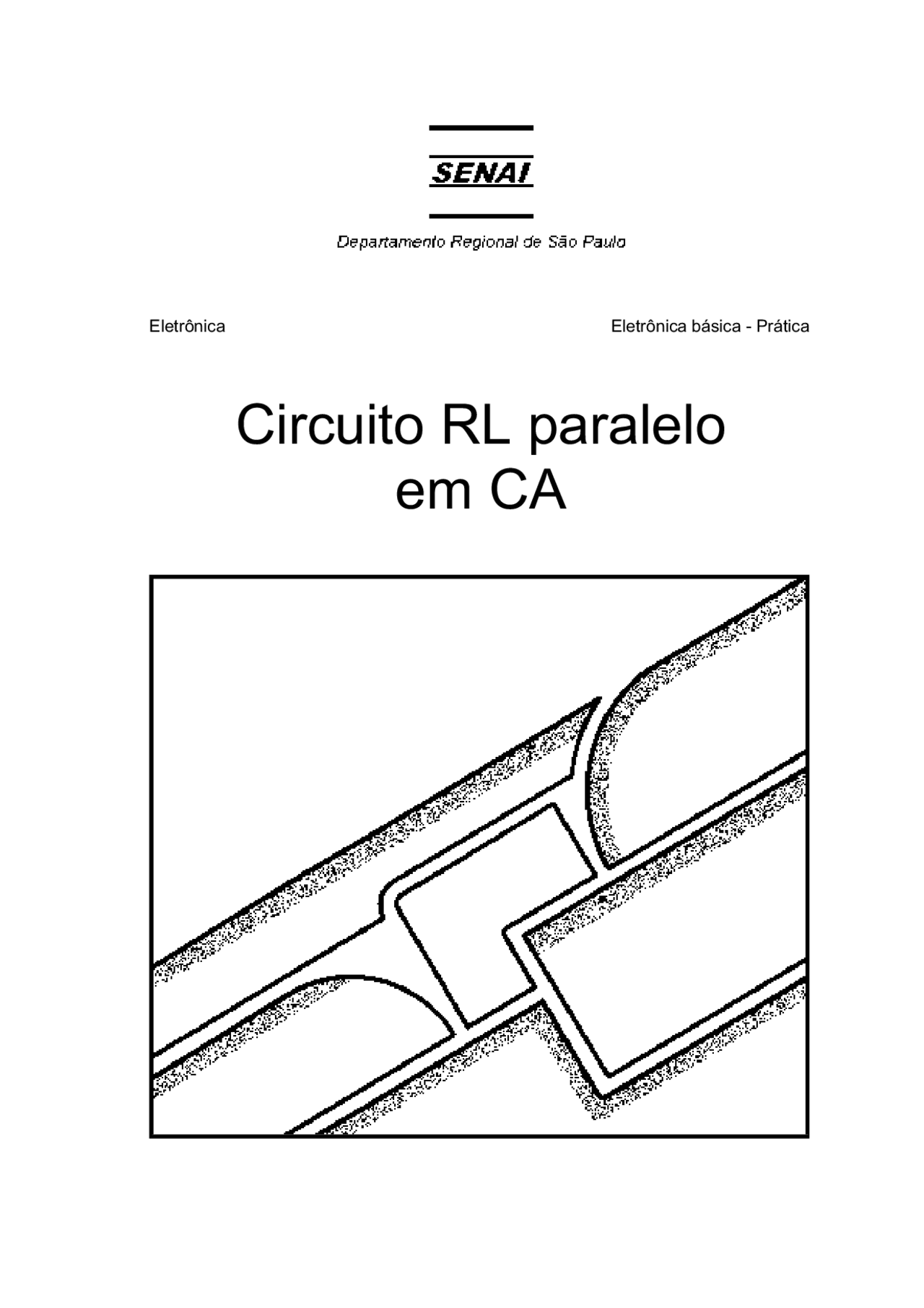

Eletrônica Eletrônica básica - Prática

Circuito RL paralelo

em CA

Circuito RL paralelo em CA

© SENAI-SP, 2003

Trabalho editorado pela Gerência de Educação da Diretoria Técnica do SENAI-SP, a partir dos conteúdos extraídos da apostila homônima, Circuito RL Paralelo em CA - Prática , SENAI - DN, RJ, 1985

Capa Gilvan Lima da Silva Digitalização UNICOM - Terceirização de Serviços Ltda

SENAI Serviço Nacional de Aprendizagem Industrial Departamento Regional de São Paulo - SP Av. Paulista, 1313 – Cerqueira Cesar São Paulo – SP CEP 01311- Telefone Telefax SENAI on-line

(0XX11) 3146- (0XX11) 3146- 0800-55- E-mail Home page

[email protected] http://www.sp.senai.br

Prática

Exercício 1

1. Marque V (verdadeira) ou F (falsa) em cada uma das afirmativas que seguem.

( ) Os circuitos reativos série são essencialmente defasadores de corrente. ( ) A corrente em um indutor aplicado a CA está 90º atrasada em relação a tensão. ( ) Os circuitos reativos paralelos são essencialmente defasadores de tensão. ( ) A corrente em um capacitor aplicado a CA está 90º atrasada em relação a tensão.

2. Identifique os gráficos senoidais que seguem. RLS: resistor-indutor série RLP: resistor-indutor paralelo RCS: resistor-capacitor série RCP: resistor-capacitor paralelo

( )

4. Porque a tensão é usada como referência para o estudo dos circuitos reativos paralelos?
5. Desenhe um vetor adiantado 30º em relação a cada um dos vetores dados.

a.

b.

c.

Exercício 2

1. Determine os valores solicitados em cada um dos circuitos que seguem.

a. Determine R,L, I (^) T e Z

b. Determine I (^) R, I (^) L, I (^) T e Z

c. Determine I (^) R, I (^) L1, I (^) L2, I (^) T e Z

d. Determine I (^) L,V, L e Z

2. Determine o valor do indutor nos circuitos que seguem.

a.

b.

c.

2. O que acontece com o ângulo de defasagem ϕ nos circuitos da questão anterior se: a. A freqüência aumentar

b. A tensão aplicada aumentar

3. Determine o valor de R para que o ângulo de defasagem entre I (^) R e I (^) T (ângulo ϕ) seja de 30º (cos ϕ = 0,866).

Medição em circuito RL

paralelo em CA

Objetivo

• Determinar experimentalmente o ângulo de defasagem entre as correntes I (^) R , I (^) C e IT em um circuito RL em paralelo em CA.

Equipamentos

• Osciloscópio duplo traço;
• Gerador de funções.

Lista de materiais

• Resistores
  • R 1 - 1,5KΩ 1/4W 5%
  • R 2 - 82 Ω 1/4W 5%
• Indutores
  • L 1 - 10mH 50mA

Determinação do ângulo de fase entre I (^) L e I (^) T e entre I (^) R e I (^) T

1. Monte o circuito da figura abaixo.

8. Desconecte o osciloscópio do circuito e desligue o gerador de funções sem alterar os ajustes de freqüência, nível e forma de sinal.
9. Remonte o circuito segundo o diagrama da figura abaixo.

Observação A nova posição de R 2 no circuito permite converter às variações de I (^) T em imagens no osciloscópio.

10. Ligue o canal 1 do osciloscópio entre A e C. (Terra em C).
11. Ligue o gerador de funções.
12. Conecte o canal 2 ao ponto B do circuito (não é necessário ligar o terra do canal 2) e observe a tela do osciloscópio. A segunda senóide que se apresenta na tela corresponde a corrente I (^) T.
13. Desenhe na tela colocada ao lado do item 7 apenas a senóide de I (^) T. Procure ser o mais exato possível no desenho. Qual é o ângulo de defasagem entre I (^) L e I (^) T?

Qual é o ângulo de defasagem entre I (^) R e I (^) T?

Sabendo-se que a resistência do resistor e a reatância do indutor não dependem da tensão aplicada pode-se afirmar:

O ângulo de defasagem do circuito RL não depende da tensão aplicada? E da freqüência?

Referências bibliográficas

SENAI/DN. Circuito RL paralelo em CA, prática. Rio de Janeiro, Divisão de Ensino e Treinamento, 1985. (Série Eletrônica Básica).
