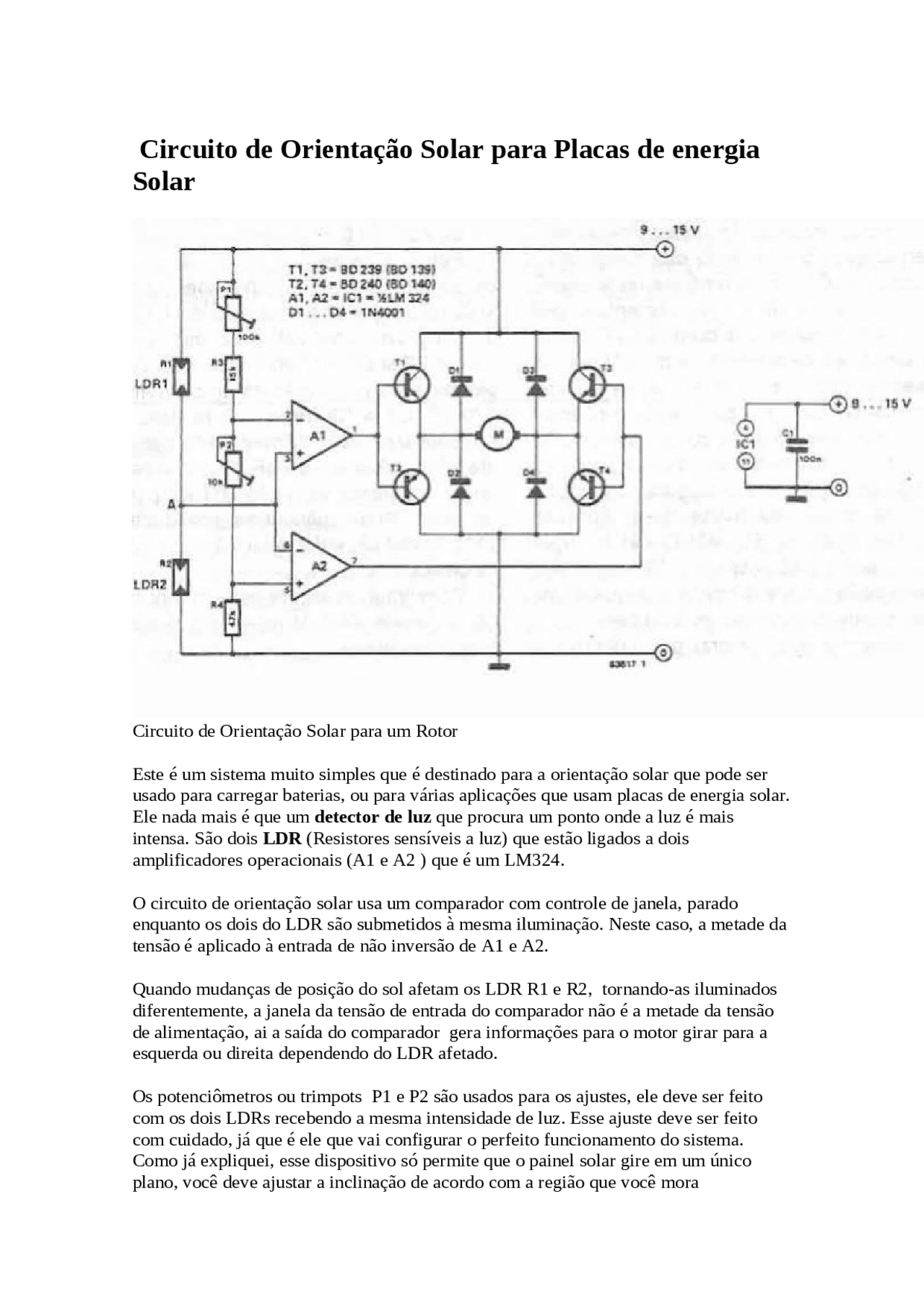

Circuito de Orientação Solar para Placas de energia
Solar
Circuito de Orientação Solar para um Rotor
Este é um sistema muito simples que é destinado para a orientação solar que pode ser
usado para carregar baterias, ou para várias aplicações que usam placas de energia solar.
Ele nada mais é que um detector de luz que procura um ponto onde a luz é mais
intensa. São dois LDR (Resistores sensíveis a luz) que estão ligados a dois
amplificadores operacionais (A1 e A2 ) que é um LM324.
O circuito de orientação solar usa um comparador com controle de janela, parado
enquanto os dois do LDR são submetidos à mesma iluminação. Neste caso, a metade da
tensão é aplicado à entrada de não inversão de A1 e A2.
Quando mudanças de posição do sol afetam os LDR R1 e R2, tornando-as iluminados
diferentemente, a janela da tensão de entrada do comparador não é a metade da tensão
de alimentação, ai a saída do comparador gera informações para o motor girar para a
esquerda ou direita dependendo do LDR afetado.
Os potenciômetros ou trimpots P1 e P2 são usados para os ajustes, ele deve ser feito
com os dois LDRs recebendo a mesma intensidade de luz. Esse ajuste deve ser feito
com cuidado, já que é ele que vai configurar o perfeito funcionamento do sistema.
Como já expliquei, esse dispositivo só permite que o painel solar gire em um único
plano, você deve ajustar a inclinação de acordo com a região que você mora
