08/08/89 – 1ª^ aula

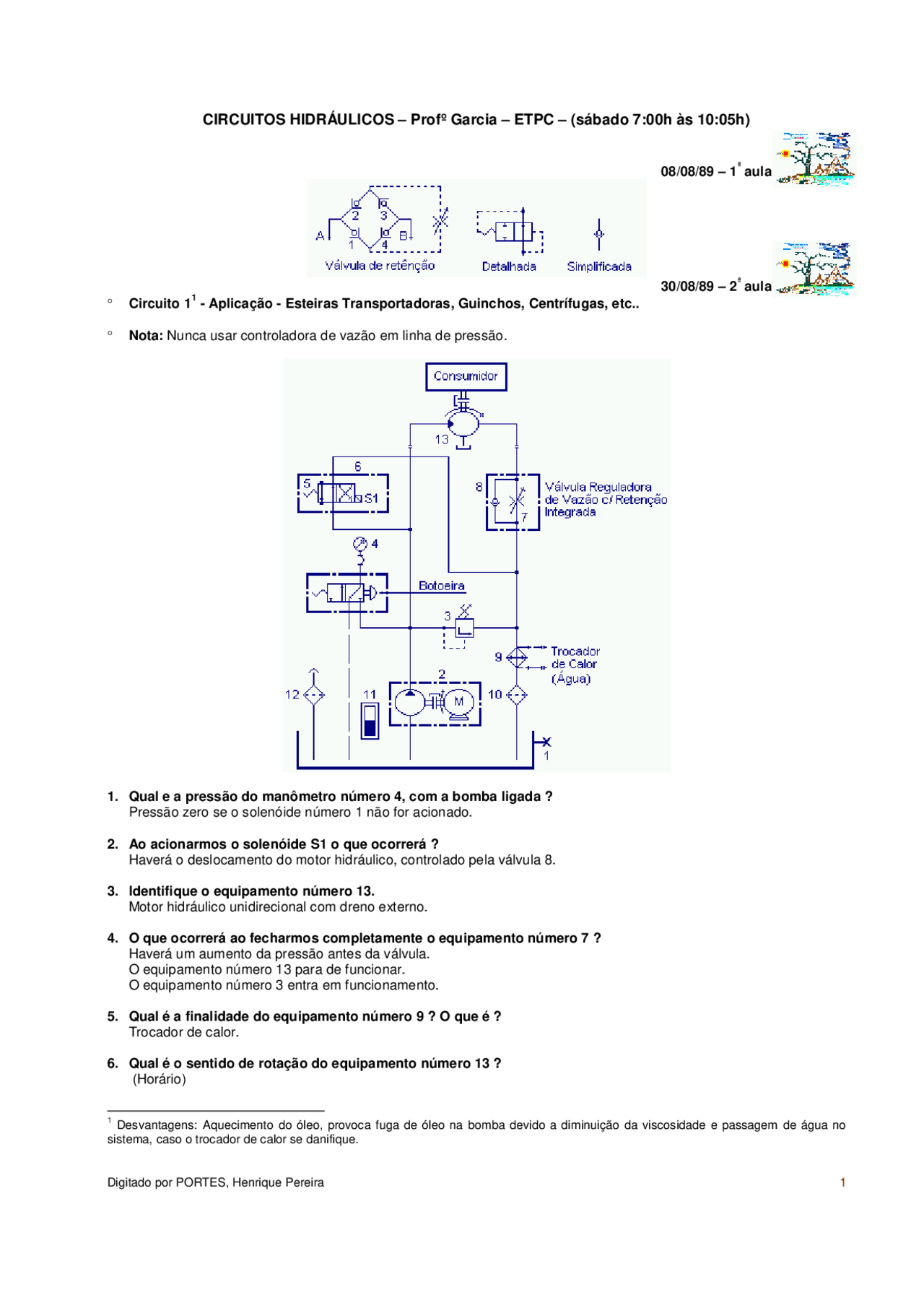

30/08/89 – 2ª^ aula ° Circuito 1^1 - Aplicação - Esteiras Transportadoras, Guinchos, Centrífugas, etc..
° Nota: Nunca usar controladora de vazão em linha de pressão.
1. Qual e a pressão do manômetro número 4, com a bomba ligada? Pressão zero se o solenóide número 1 não for acionado. 2. Ao acionarmos o solenóide S1 o que ocorrerá? Haverá o deslocamento do motor hidráulico, controlado pela válvula 8. 3. Identifique o equipamento número 13. Motor hidráulico unidirecional com dreno externo. 4. O que ocorrerá ao fecharmos completamente o equipamento número 7? Haverá um aumento da pressão antes da válvula. O equipamento número 13 para de funcionar. O equipamento número 3 entra em funcionamento. 5. Qual é a finalidade do equipamento número 9? O que é? Trocador de calor. 6. Qual é o sentido de rotação do equipamento número 13? (Horário)
(^1) Desvantagens: Aquecimento do óleo, provoca fuga de óleo na bomba devido a diminuição da viscosidade e passagem de água no
sistema, caso o trocador de calor se danifique.
° Circuito 2 2
**- Aplicação - Prensas
- Ao acionarmos a Bomba, qual a condição dos atuadores?** Continuaram estáticos. 2. Acionando o solenóide S1, qual será o acionamento dos cilindros? Como? Os cilindros 15 e 16 serão acionados, na saída do cilindro 16 ocorrerá uma pilotagem na válvula de sucção número 13 e na entrada do cilindro 14, surgirá uma pressão negativa. Quando a barra chegar em baixo, a válvula de seqüência número 12 abrirá, aumentando a força no cilindro 14. 3. Identifique o equipamento número 7. Válvula direcional 03 posições, quatro vias, acionada por solenóide e centrada por mola (“a” fechado, “b” e “p” para tanque). 4. Identifique o equipamento número 3. Válvula de alívio de ação direta. 5. Explique o funcionamento do cilindro hidráulico número 14, quando os cilindros 15 e 16 estiverem recuando ? Haverá uma pilotagem para a abertura da válvula de sucção número 13. O óleo “amontante”do cilindro número 14 retornará por ela para o tanque número 17. 6. Identifique o equipamento número 8. Filtro de retorno.
05/09/89 - 3a^ aula
(^2) A regulagem da pressão na Válvula número 03 deve ser maior que a da válvula 12. A utilização de válvulas de alívio balanceadas é
mais recomendado, no caso da válvula 03.
° Circuito 4 - Guinchos Hidráulicos
1. Identifique o componente número 06. Válvula direcional, 03 posições, 06 vias, acionada manualmente e retorno por mola. 2. Identificar os componentes 10 e 12. 10 - Duas válvulas de alívio de ação direta para controle de velocidade. 12 - Válvula de alívio de pressão, pilotada, com regulagem manual e retenção integrada. 3. Acionando a alavanca para frente, qual será o sentido de rotação do motor e como controlará a velocidade? O sentido será horário. Se a pressão no sistema aumentar, uma das válvulas (a número 10), será acionada, liberando parte da pressão do sistema e com isso, controlando a velocidade do motor. 4. A pressão de ajuste das válvulas (número 10), deverão ser diferentes? Por que? Para que a válvula possa executar o controle de velocidade. No caso das válvulas possuírem o mesmo ajuste elas não abriram.
20/09/89 - 4a^ aula ° Aplicação - Máquinas Operatrizes, Prensas, Puncionadoras, etc - Avanço rápido e lento do cilindro.
° Descrição:
° Dispositivo 8: Válvula reguladora de vazão com pressão compensada e retenção integrada. ° Dispositivos FC1, FC2 e FC3: finais de curso (FC1 FC2 acionam o solenóide S3 e FC3 aciona S2.
Condição Solenóide S1 Solenóide S2 Solenóide S
Fim de Curso FC1 Fim de Curso FC2 Fim de Curso FC
Avanço Control. (^0) X 0 0 0 0 Avanço Slow (^0) X X X 0 0 Avanço Down (^0) X 0 X X 0 Recuo (^) X 0 X 0 0 0
° Válvula Direcional
° Simbologia simplificada
° Simbologia detalhada
° Simbologia simplificada
° Simbologia simplificada
° Simbologia detalhada
a aula
° Simbologia detalhada
° Aplicação - Movimentação de sistemas de fornos, indústria cerâmica, etc - Acumulador hidráulico para energia.^3
° Descrição:
° Dispositivo 6: Válvula direcional, 3 posições, 4 vias. Posição central plugadas, acionada por solenóide e centrada por mola. ° Dispositivo 9: Acumulador de bexiga com hidrogênio; a pressão no acumulador é 30% maior que a pressão do sistema. ° Dispositivo 2: Bomba de vazão variável com dreno externo. ° Dispositivo 1: Dreno. ° Dispositivo 7 e 15: Registros normalmente aberto (vermelho) e normalmente fechado (preto) respectivamente. ° Dispositivo 11: Filtro de retorno. ° Dispositivo 12: Filtro de ar com filtro para atmosfera. ° Dispositivo 10: Válvula de segurança ° Dispositivo 4: Válvula isosladora de manômetro ° Dispositivo 13: Indicador do nível de óleo ° 10GPM (galões por minuto), equivale à 30 L/mim ° Bundem = borracha sintética para acumuladores, utiliza com óleo mineral (M)
° Funcionamento:
° Início do funcionamento:
Com a bomba acionada o fluxo por ela gerado, preencherá o acumulador 9 até uma pressão máxima ajustada na bomba hidráulica variável.
° Acionamento do cilindro hidráulico:
Ligando-se o solenóide S2 da válvula 5, o fluxo da bomba alcançará o cilindro, avançando-o. O registro elétrico 7 poderá ser bloqueado assim que o acumulador estiver carregado. Desta forma, ao ser caracterizado o regime de emergência, basta abrir esse registro e acionar manualmente os solenóides S1 ou S2.
(^3) O registro 15 deverá ser aberto em caso de manutênção do sistema para despressurização do acumulador.
21/10/89 - 9a^ aula
° Aplicação - Acionamento de válvula gaveta. - Circuito com acumulador hidráulico para amortecimento de choque de pressão.
° Descrição:
° Dispositivo 7: Válvula direcional, 3 posições, 4 vias. Posição central, as 4 (quatro) vias plugadas. Acionada por solenóide, controlada hidraulicamente e centrada por mola; ° Dispositivo 4: Limitadora de pressão com comando de operação próprio e regulagem manual; ° Dispositivos 11 e 12: Acumuladores de bexiga com hidrogênio; a pressão no acumulador é 30% maior que a pressão do sistema; ° Dispositivo 13: Oscilador hidráulico.
° Funcionamento:
° Início do funcionamento:
Acionando a bomba hidráulica, o fluxo por ela gerado, irá para o reservatório com uma contra-pressão correspondente ao ajuste efetuado na válvula 4.
° Acionamento do cilindro hidráulico:
Ligando-se o solenóide S2 da válvula 6, o fluxo da bomba alcançará o oscilador hidráulico 13, fazendo-o girar à direita. Assim que o oscilador, chegar no final do curso, a pressão tende a subir rapidamente, surgindo um choque de pressão. Sendo este absorvido pelo acumulador 12. Ao comando de inversão da ligação dos solenóides, o oscilador irá girar à esquerda, onde no final do curso, o choque de pressão será absorvido pelo acumulador 11.
° Aplicação - Prensas hidráulicas, enfardadeiras, etc. - Sistema hidráulico com bloqueio do cilindro e controle automático de pressão de operação.
° Descrição:
° Dispositivo 2: Bomba de deslocamento ou vazão variável com dreno externo acoplada através de acoplamento com proteção a outra bomba de deslocamento ou vazão fixa; ° Dispositivo 4: Limitadora de pressão com comando de operação próprio e regulagem manual (válvula de alívio ou de segurança); ° Dispositivos 9: Válvula de retenção pilotada externamente na entrada e com dreno externo.
° Funcionamento:
° Início do funcionamento:
Acionando-se as bombas hidráulicas, o fluxo por elas gerado, é desviado para o reservatório.
° Acionamento do cilindro hidráulico:
Avanço do cilindro: Ligando-se o solenóide S2 da válvula 5, o fluxo das bombas passará por ela e pela válvula 8 para a câmara do fundo do cilindro 16, avançando-o rapidamente. Assim que surgir uma resistência ao avanço, a pressão aumenta, com isso a bomba de vazão variável centraliza, e somente a bomba de vazão fixa, continuará fornecendo o fluxo, desta forma fechando a válvula 3 onde o cilindro avançará lentamente. Tão logo seja alcançada a pressão correspondente ao ajuste do pressostato 11, o mesmo desligará o motor de acionamento das bombas. Desta forma a válvula 8 não permitirá o retorno do cilindro, caso haja atuação de forças externas. Caso a pressão venha a diminuir até o valor correspondente ao ajuste do pressostato 12, este novamente religará o motor de acionamento das bombas e o solenóide S2. Retorno do cilindro: Invetendo-se a ligação dos solenóides, ou seja, solenóide S1 da válvula 5, o fluxo chegará a cilindro onde neste a pressão aumentará devido ao bloqueio da válvula 8, com isso provocando um desbloqueio da válvula anterior pela válvula 10. A pressão máxima do sistema estará limitado ao correspondente ajuste da válvula 4.
