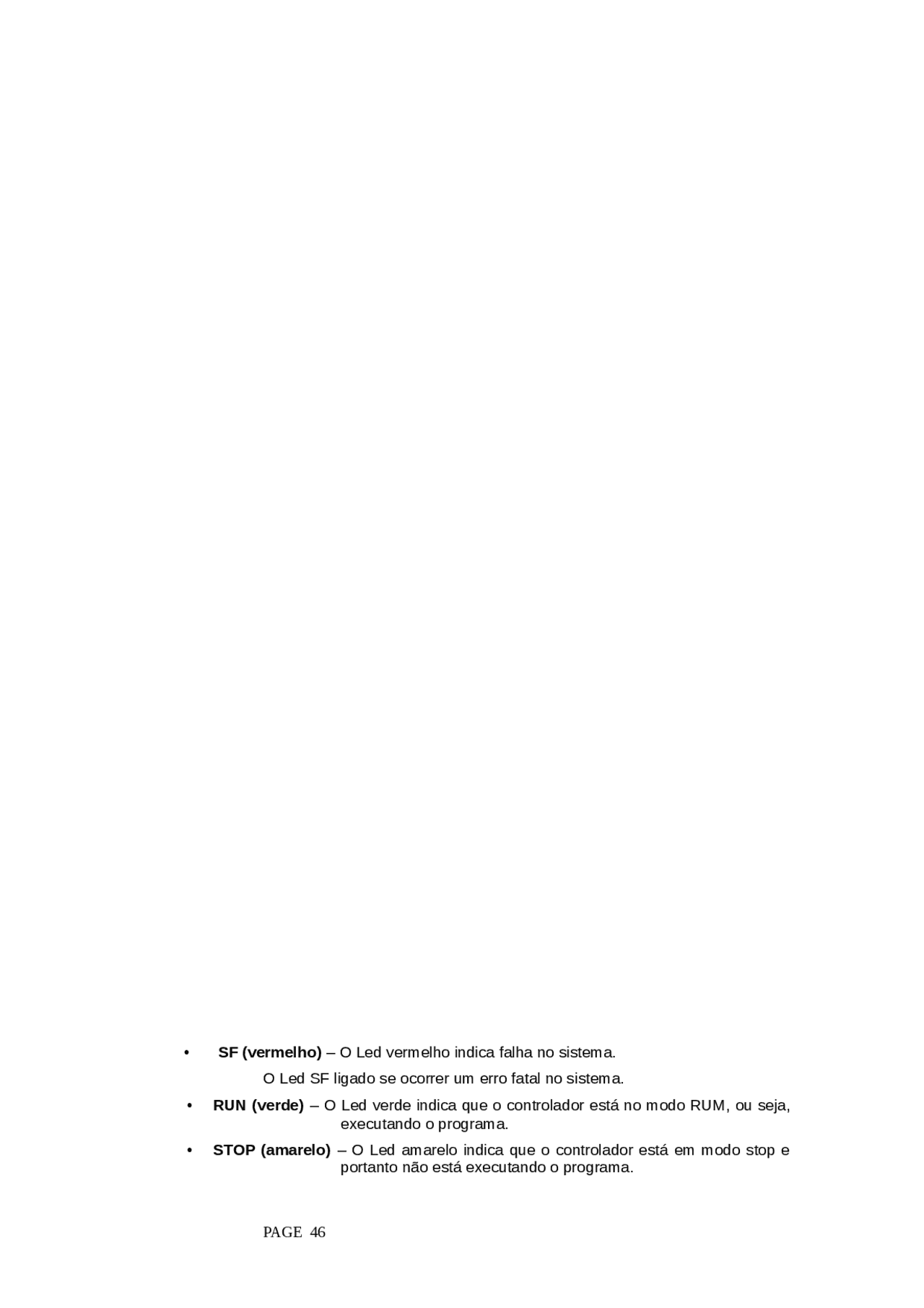

s** CPU 212 – São 128 flags disponíveis (MBO a MB15) CPU 214 – São 256 flags disponíveis (MBO a MB31) 5.. **SPECIAL FLAGsAnalisando um diagrama de controle de comando na técnica de relés, encontramos a realização da função “E” , onde existem dois (ou mais) contatos em série.
Na teoria de relês a função “OU” e realizada com 2 (ou mais) contatos em paralelo.
Obtém-se, na técnica de relés, a inversão do nível lógico de sinal. Definição da função inversora: o sinal de saída e um inversor são sempre de nível lógico antivalente (complementar) ao sinal de entrada. 12.57.. FUNÇÃO “OU - EXCLUSIVA” Esta função lógica resulta da combinação de portas “E”, “OU” e inversoras. Desta forma uma lógica OU EXCLUSIVA terá a saída ao nível lógico 1 se um número ímpar de entradas estiver ao nível lógico 1.
13.1.. Load (LD)
Carrega o valor do contato para o topo do stack. 13.2.. And (A) / And Not (A N) Combina o valor do contato com o valor do topo 13.3.. And Load (ALD) / Or Load (OLD) Combina o resultado de dois stack’s e resultado fica no topo. 13.4.. NOT Esta instrução nega o topo stack. Se o topo é 1 após a instrução passa para zero. Não altera o resto da pilha. 13.5.. EU Esta instrução é para detectar de subida. Sinal de saída fica em 1 durante um scan. 13.6.. ED Esta instrução é para detectar flanco de descida. Sinal de saída fica em 1 durante um scan. 13.7.. SET / RESET Seta uma saída n bits do endereço especificado.
Para este tipo de temporizador programa-se o valor de tempo desejado no parâmetro “PT”. Ao acionarmos a entrada do temporizador (I0.0 – neste caso) inicia-se a contagem de tempo que é interrompida quando a entrada é desligada (o valor de contagem de tempo fica congelado). Caso a entrada seja acionada novamente o temporizador continuará a temporizar do valor que ficou congelado. Quando o valor “PT” (valor programado) for atingido a saída do temporizador será acionada e permanecerá nesta condição até que a instrução de reset do temporizador seja acionada. Neste instante o valor de tempo acumulado, também irá para zero.
Contadores crescentes, quando atinge o valor presetado, habilita o contato do contador. O contador crescente conta de 0 até 32767. Para que o valor acumulado passe a zero é necessário um sinal de reset. 4.11.. CTUD Contagem crescente / decrescente, ao atingir o valor presetado habilita o contato do contador. Este contador conte de –32768 até + 32767 Para que o valor acumulado passe a zero é necessário um sinal de reset.
Esta instrução transfere um dado de um lugar para outro. 5.10.. MOV_B Move um dado em byte para outro local em byte 5.11.. MOV_W Move um dado em WORD para outro local em WORD 5.12.. MOV_DW Move um dado em DOUBLÉ WORF para outro local em DOUBLÉ WORF. 5.13.. SWAP Esta instrução troca o byte mais significativo com o byte menos significativo. O resultado fica no mesmo endereço.
Podemos comparar dois bytes, 2 palavras, duas palavras duplas se: == igual >= maior / igual < menor / igual 6.7.. ==I “IGUAL VALOR INTEIRO” Compara se é igual. 6.8.. >=I “MAIOR OU IGUAL VALOR INTEIRO” Compara se o valor maior ou igual. 6.9.. <=I “MENOR OU IGUAL VALOR INTEIRO” Compara se o valor menor ou igual.
