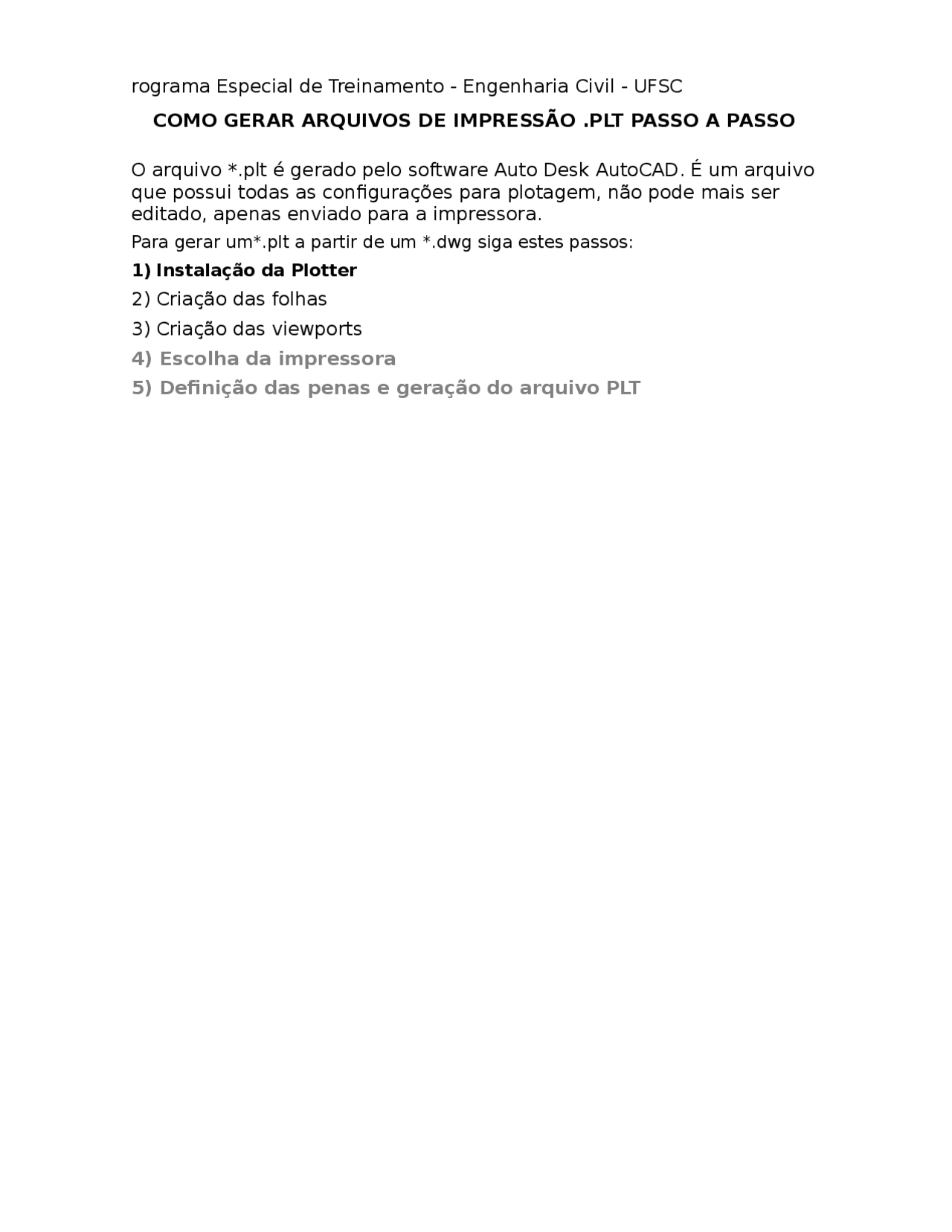

COMO GERAR ARQUIVOS DE IMPRESSÃO .PLT PASSO A PASSO
O arquivo *.plt é gerado pelo software Auto Desk AutoCAD. É um arquivo
que possui todas as configurações para plotagem, não pode mais ser
editado, apenas enviado para a impressora.
Para gerar um*.plt a partir de um *.dwg siga estes passos:
1) Instalação da Plotter
2) Criação das folhas
3) Criação das viewports
4) Escolha da impressora
5) Definição das penas e geração do arquivo PLT
rograma Especial de Treinamento - Engenharia Civil - UFSC
pf3
pf4
pf5
pf8

Pré-visualização parcial do texto

Baixe Passo a Passo para Gerar Arquivos de Impressão PLT em AutoCAD e outras Notas de estudo em PDF para Engenharia Civil, somente na Docsity!

COMO GERAR ARQUIVOS DE IMPRESSÃO .PLT PASSO A PASSO

O arquivo *.plt é gerado pelo software Auto Desk AutoCAD. É um arquivo que possui todas as configurações para plotagem, não pode mais ser editado, apenas enviado para a impressora.

Para gerar um*.plt a partir de um *.dwg siga estes passos: 1) Instalação da Plotter

  1. Criação das folhas
  2. Criação das viewports **4) Escolha da impressora
  3. Definição das penas e geração do arquivo PLT**

1) Instalação da Plotter

Antes de qualquer coisa, você deve ter o arquivo da impressora que será utilizada para plotagem instalado em seu computador. As impressoras mais utilizadas (AlexPlot e CopyFlo) encontram-se disponíveis para download na página do PET. (http://pet.ecv.ufsc.br).

Para instalar as impressoras:

  • Abra o AutoCAD;
  • Entre no menu , . Abrirá a seguinte janela:
  • Clique em "Add or Configure Plotters". Abrirá uma pasta, onde você deve "colar" o arquivo (descompactado - extensão .pc3) da impressora.

3) Criação das viewports

Com a folha já montada, deve-se criar viewports, ou seja, janelas de onde é possível trabalhar com o desenho feito no "Model".

  • Entre em "View", "Viewports" e escolha a quantidade de viewports, conforme figura abaixo (é preferível inserir uma de cada vez):

A Viewprot será inserida da mesma maneira que se desenha um retângulo.

Dê a forma e tamanho desejados à viewport. Nela aparecerá o desenho do "Model":

  • Com um duplo clique dentro do retângulo da viewport, pode-se interagir com o desenho, fazendo modificações, mudando sua posição (dentro da viewport, mudando sua escala, etc..). Todas as modificações feitas no "layout" se refletirão no "model" e vice-versa.
  • Com um duplo clique fora da viewport, você volta a trabalhar na prancha como um todo.
  • Você pode mover a viewport como se tivesse movendo um retângulo.
  • Coloque a viewport numa layer não-plotável, para que ela não apareça no desenho.
  • Você pode inserir quantas viewports desejar, e trabalhar em cada um delas de forma independente.

DEFINIÇÃO DAS ESCALAS

  • Entre na viewport, dando duplo clique;
  • Digite "z" de "zoom", , "sc" de "scale", . Sempre leia o rodapé, nele o programa pede as entradas necessárias;
  • Se você desenhou no Model em metros, digite a escala desejada da seguinte forma:1000/50xp, se a escala for 1:50. O n° 1000 é referente a diferença de unidades entre o model, em metros, e o layout, em milímetros.
  • Assim, se o desenho do model for em centímetros, a escala será 10/50xp. O termo "xp" significa "por pixel";
  • Ajuste o desenho na folha, como preferir, sem mudar o zoom;
  • Dê duplo clique fora da viewport para sair.

Desta forma, você pode ter vários desenhos em escalas diferentes (um em cada viewport), mesmo se você desenhou tudo na mesma escala.

5) Definição das penas e geração do arquivo plt

Esta etapa consiste em definir cor e espessura de cada linha plotada.

Aqui será explicado como fazer esta definição através das cores das linhas desenhadas no Model. Por exemplo: Tudo que estiver desenhado em azul será impresso na cor preto, com uma espessura de 0,2 mm.

  • Na janela de plotagem, em "Plot Device", "Plot style table (pen assignments)" escolha o estilo de plotagem.
  • Se não houver um estilo de sua preferência, crie um novo, clicando em "New" -> "Star from scratch" <avançar> "Nomear o estilo" <avançar> clique em .
  • Depois de definido o nome do estilo de plotagem, deve-se editá-lo clicando em "Edit..."
  • Seguindo a janela abaixo, a coluna da esquerda contem as cores nas quais as linhas estão desenhadas.
  • Na coluna da direira estão as características de plotagem de cada linha.
  • Na primeira propriedade "Color" escolha a cor em que deseja plotar as linhas desenhadas na cor selecionada na coluna da esquerda.

Todas as linhas que estiverem desenhadas nesta cor serão plotadas com as características escolhidas

  • Se quiser plotar em preto e branco selecione todas as cores da coluna da esquerda e escolha a cor "black" na item "Color".
  • Na propriedade "Linetype" escolha o tipo da linha (sólido, tracejado, traço-ponto, etc).
  • No item "Lineweight" escolha a espessura em que a linha será plotada.
  • Repita o procedimento para cada cor existente no desenho.
  • No exemplo da janela abaixo todas as linhas desenhadas em vermelho serão plotadas na cor vemelha, com o tipo de linha na qual foi desenhado (sólido) e com espessura de 0,2mm.
  • Ao final do procedimento clique em "Save & Close".
  • Assim você voltará a janela anterior, onde poderá visualizar a plotagem clicando em "Full Preview".
  • Se a visualização estiver de acordo com o resultado esperado, basta gerar o arquivo .plt. Para Isto, no "Plot Device" selecione a opção "plot to file", e abaixo escolha o destino e o nome do arquivo. Clicando em Ok, o arquivo será gerado, e basta levá-lo na empresa de plotagem.

Qualquer dúvida, crítica ou sugestão, entre em contato conosco.
