slides - slides
Tipologia: Slides
1 / 19
Esta página não é visível na pré-visualização
Não perca as partes importantes!

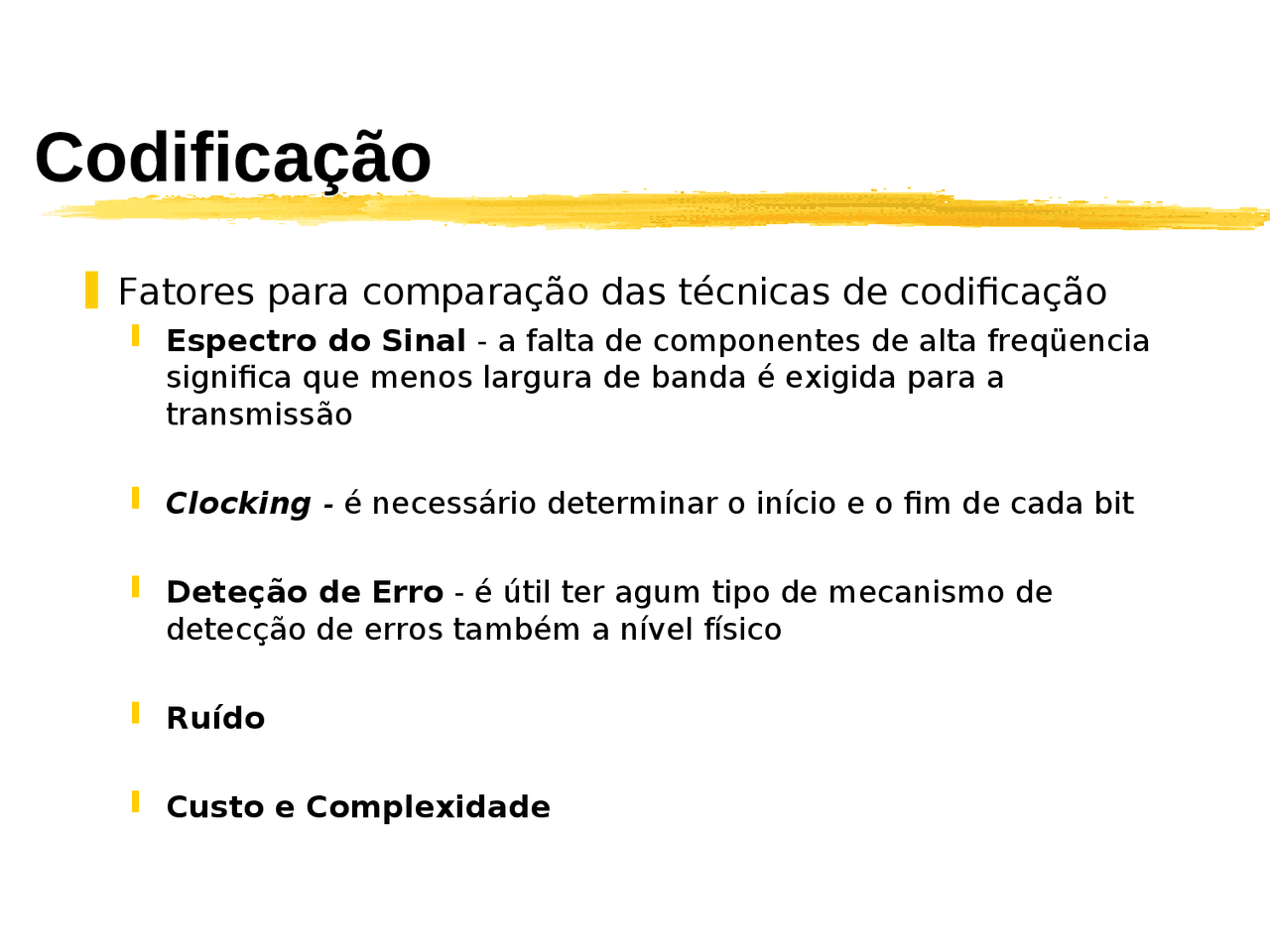

(^) Espectro do Sinal - a falta de componentes de alta freqüencia significa que menos largura de banda é exigida para a transmissão (^) Clocking - é necessário determinar o início e o fim de cada bit (^) Deteção de Erro - é útil ter agum tipo de mecanismo de detecção de erros também a nível físico (^) Ruído (^) Custo e Complexidade
(^) NRZ não são complexos (^) Utilizam a largura de banda eficientemente (^) As principais limitações são (^) a presença de uma componente dc (^) falta de sincronização, pois durante a transmissão de longas seqüências de 1 ou 0 para o NRZ-L, e longas seqüências de 0s para o NRZ-I, a saída é uma voltagem constante durante um longo período de tempo.
(^) Bipolar-AMI (^) 0 = sem sinal na linha (^) 1 = sinal positivo ou negativo, alternando a polaridade (^) não haverá perda de sincronização se houver uma grande seqüência de 1s (^) um longo string de bits 0s poderá causar a desincronização (^) largura de banda é menor que a utilizada pelos métodos NRZ (^) detecção de erros (^) a inserção ou a perda de um pulso causa a violação
(^) Manchester (^) 0 = transição de alto para baixo no meio do intervalo (^) 1 = transição de baixo para alto no meio do intervalo (^) Manchester Diferencial (^) sempre tem transição no meio do intervalo (^) 0 = transição no início do intervalo (^) 1 = sem transição no início do intervalo
(^) Cada uma das técnicas exige pelo menos uma transição por bit e pode ter no máximo duas (^) Exige maior largura de banda que o NRZ (^) taxa de modulação é no máximo duas vezes a do NRZ (^) Permite (^) a sincronização (^) e a detecção de erros
S(t) = [1 + nax(t) ]cos 2 fct
S(t) = cos 2 fct + na/2 cos 2 ( fc - f m)t + na/2 cos 2 ( fc +- f m)t
(^) TDM Síncrono
