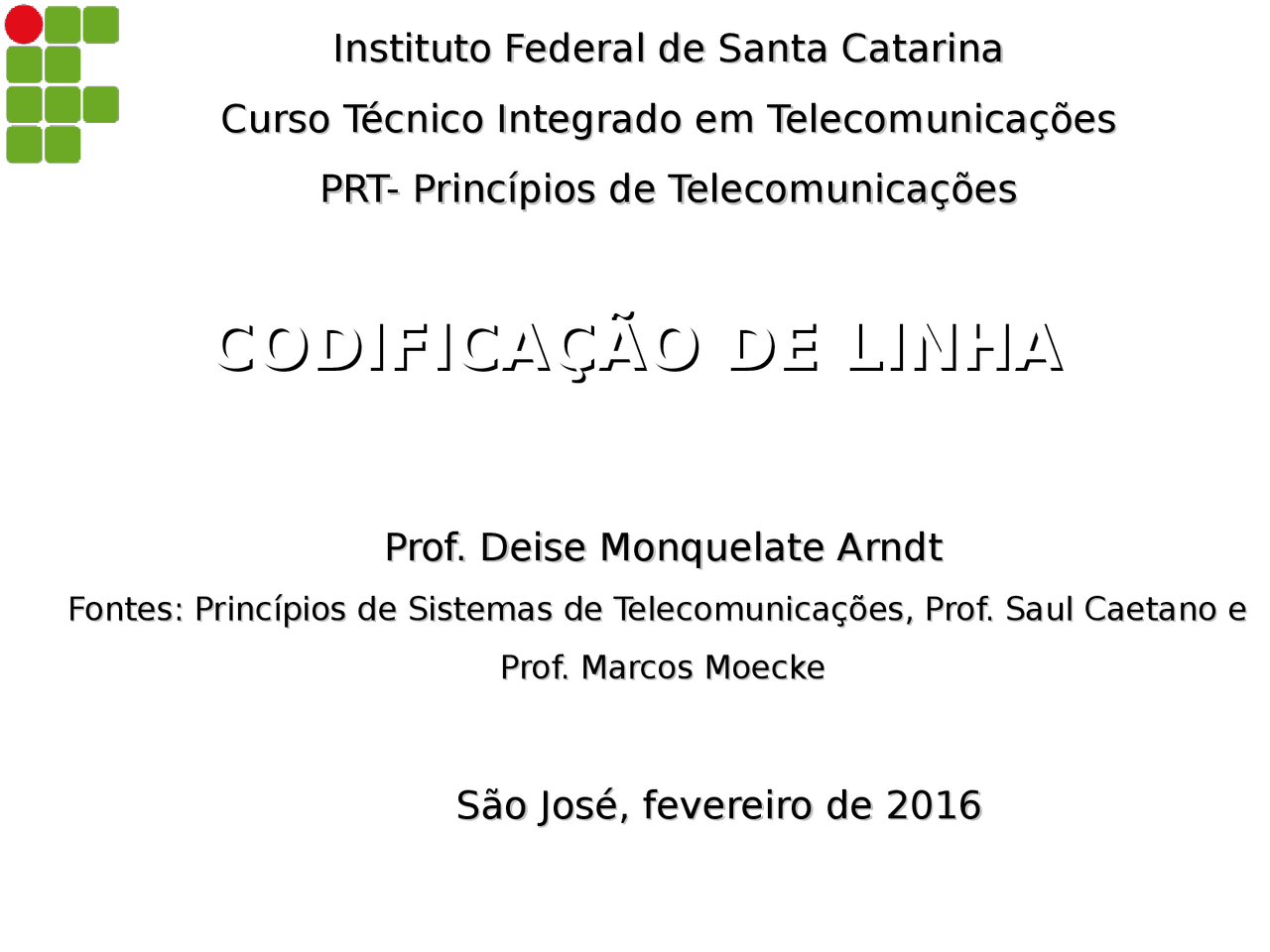

CODIFICAÇÃO DE LINHA
CODIFICAÇÃO DE LINHA
Prof. Deise Monquelate Arndt Prof. Deise Monquelate Arndt
Fontes: Princípios de Sistemas de Telecomunicações, Prof. Saul Caetano e Fontes: Princípios de Sistemas de Telecomunicações, Prof. Saul Caetano e
Prof. Marcos Moecke Prof. Marcos Moecke
São José, fevereiro de 2016
São José, fevereiro de 2016
Instituto Federal de Santa Catarina Instituto Federal de Santa Catarina
Curso Técnico Integrado em Telecomunicações Curso Técnico Integrado em Telecomunicações
PRT- Princípios de Telecomunicações PRT- Princípios de Telecomunicações
Codificação de Linha
Codificação de Linha
A fonte do sinal de comunicação possui uma sequência
de bits (mensagem digital) a ser transmitida;
O processo de codificação de linha consiste em modificar o sinal
digital binário em uma representação elétrica, adequando-o para
a transmissão.
Propriedades requeridas nos códigos
Propriedades requeridas nos códigos
de Linha
de Linha
Banda de Transmissão:
- (^) Ocupação da menor banda de transmissão possível;
Eficiência Energética:
A potência de transmissão deve ser a menor possível;
Detecção e correção de erros:
Deve ser possível a detecção de erros na transmissão e a
correção dos mesmos.
Densidade espectral de potência:
- (^) É desejável densidade espectral de potencia nula em w=
(valor DC nulo), pois acoplamentos AC (capacitivo) e
transformadores (indutivo) são utilizados em alguns
repetidores.
Tipos de Pulso Binários Utilizados
Tipos de Pulso Binários Utilizados
nos Códigos de Linha
nos Códigos de Linha
Unipolares ( on-off)
- (^) É o código mais simples. O bit “1” (um) é transmitido com
um pulso positivo e um bit “0” (zero) é transmitido quando
o sinal é nulo (ausência de sinal);
Polar
O bit “1” (um) é transmitido com um pulso positivo e o bit
“0” (zero) com um pulso negativo.
Bipolar
- (^) O bit “0” (zero ) é codificado sem pulso e o bit “1” (um)
alterna entre pulsos positivos e negativos, sempre
diferenciando do último um transmitido.
Tipos de códigos de linha binários
Tipos de códigos de linha binários
RETORNA A ZERO (RZ):
O sinal RZ (Retorna aZero) consiste em uma pequena
modificação onde o sinal retorna ao nível baixo no meio do
bit “1”.
Tipos de códigos de linha binários
Tipos de códigos de linha binários
BIPOLAR OU AMI:
- (^) O sinal AMI consiste em gerar pulsos positivos e
negativos alternadamente cada vez que a informação é
um pulso “1”. Os espaços “0” são caracterizados pela
ausência de pulso.
Tipos de códigos de linha binários
Tipos de códigos de linha binários
C ÓDIGO HDBn:
- (^) É uma família de códigos semelhante ao AMI, porém evita
longas sequências de zeros.
Sequências de mais de “n” bits nulos sucessivos são substituídos
por uma marca de violação ("V"),
A regra regra de codificação do HDB3 é substituir toda a
sequência de quatro zeros consecutivos pela sequência
B00V ou 000V, onde B é um pulso em conformidade com a
regra AMI, e V representa um pulso que viola a regra AMI.
A escolha da sequência B00V ou 000V é feita de tal modo
que o número de pulsos entre dois pulsos violados
consecutivos seja sempre impar.
Tipos de códigos de linha binários
Tipos de códigos de linha binários
Exemplo CÓDIGO HDB3:
Ocupação de Banda
Ocupação de Banda
dos Sinais Codificados
dos Sinais Codificados
