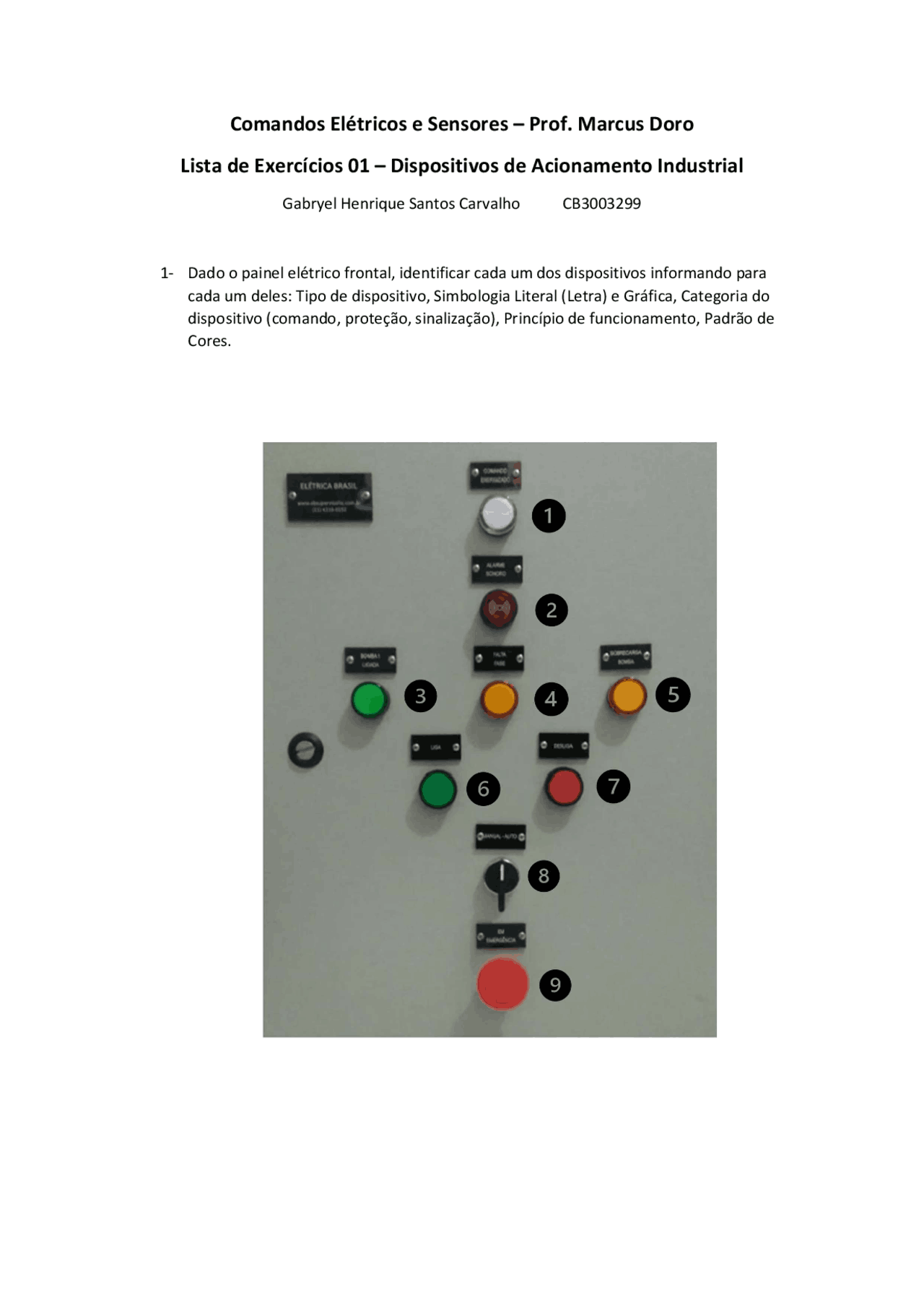

Gabryel Henrique Santos Carvalho CB 1- Dado o painel elétrico frontal, identificar cada um dos dispositivos informando para cada um deles: Tipo de dispositivo, Simbologia Literal (Letra) e Gráfica, Categoria do dispositivo (comando, proteção, sinalização), Princípio de funcionamento, Padrão de Cores.
Identificação Tipo de Dispositivo Simbologia Literal Simbologia Gráfica Categoria Princípio de Funcionamento Padrão de Cores 1 Dispositivo de Sinalização H Sinalização Indica que a máquina está funcionando normalmente Branco 2 Dispositivo de Sinalização H Sinalização Sinalização acústica de eventos ocorridos ou preste a acontecer
Dispositivo de Sinalização H Sinalização Máquina pronta para operar, circuitos e dispositivos em condição de funcionamento Verde 4 Dispositivo de Sinalização H Sinalização Valor próximo do máximo / Alarme visual de falha Amarelo 5 Dispositivo de Sinalização H Sinalização Valor próximo do máximo / Alarme visual de falha Amarelo 6 Dispositivo de Manobra, Seletores Auxiliares S Comando Parar , desligar. Verde ou Preto (No caso verde ) 7 Dispositivo de Manobra, Seletores Auxiliares S Comando Partir, ligar, pulsar. Vermelho 8 Dispositivo de Manobra, Seletores Auxiliares S Comando Funcionam como um interruptor que liga e desliga, normalmente utilizando alavancas.
Dispositivo de Manobra, Seletores Auxiliares S Proteção Emergência Vermelho
Interruptor tripolar NA
Dispositivo de Comando e Proteção O interruptor tem a função de interromper a corrente elétrica do circuito M Motor de corrente alternada trifásica
Motores e Geradores O princípio de funcionamento baseia-se na iteração do fluxo magnético com uma corrente em um condutor, resultando numa força no condutor M Motor de corrente alternada trifásica
Motores e Geradores O princípio de funcionamento baseia-se na iteração do fluxo magnético com uma corrente em um condutor, resultando numa força no condutor K1.1 Contator K Dispositivo de Comando Acionamento ou proteção. Ele permite a comutação de correntes elevadas que podem ser acionadas por botões ou controles remotos. K1.2 Contator K Dispositivo de Comando Acionamento ou proteção. Ele permite a comutação de correntes elevadas que podem ser acionadas por botões ou controles remotos. K1.3 Contator K Dispositivo de Comando Acionamento ou proteção. Ele permite a comutação de correntes elevadas que podem ser acionadas por botões ou controles remotos. K2 Contator K Dispositivo de Comando Acionamento ou proteção. Ele permite a comutação de correntes elevadas que podem ser acionadas por botões ou controles remotos. Q Disjuntor Motor
Dispositivos de Proteção O disjuntor é um dispositivo de proteção termomagnética usado em quadros de distribuição elétrica Q Disjuntor Motor
Dispositivos de Proteção O disjuntor é um dispositivo de proteção termomagnética usado em quadros de distribuição elétrica Q Disjuntor Motor
Dispositivos de Proteção O disjuntor é um dispositivo de proteção termomagnética usado em quadros de distribuição elétrica
Terra Interruptor Tripolar NA Motor de Corrente Alternada Trifásica Contator Disjuntor Motor
