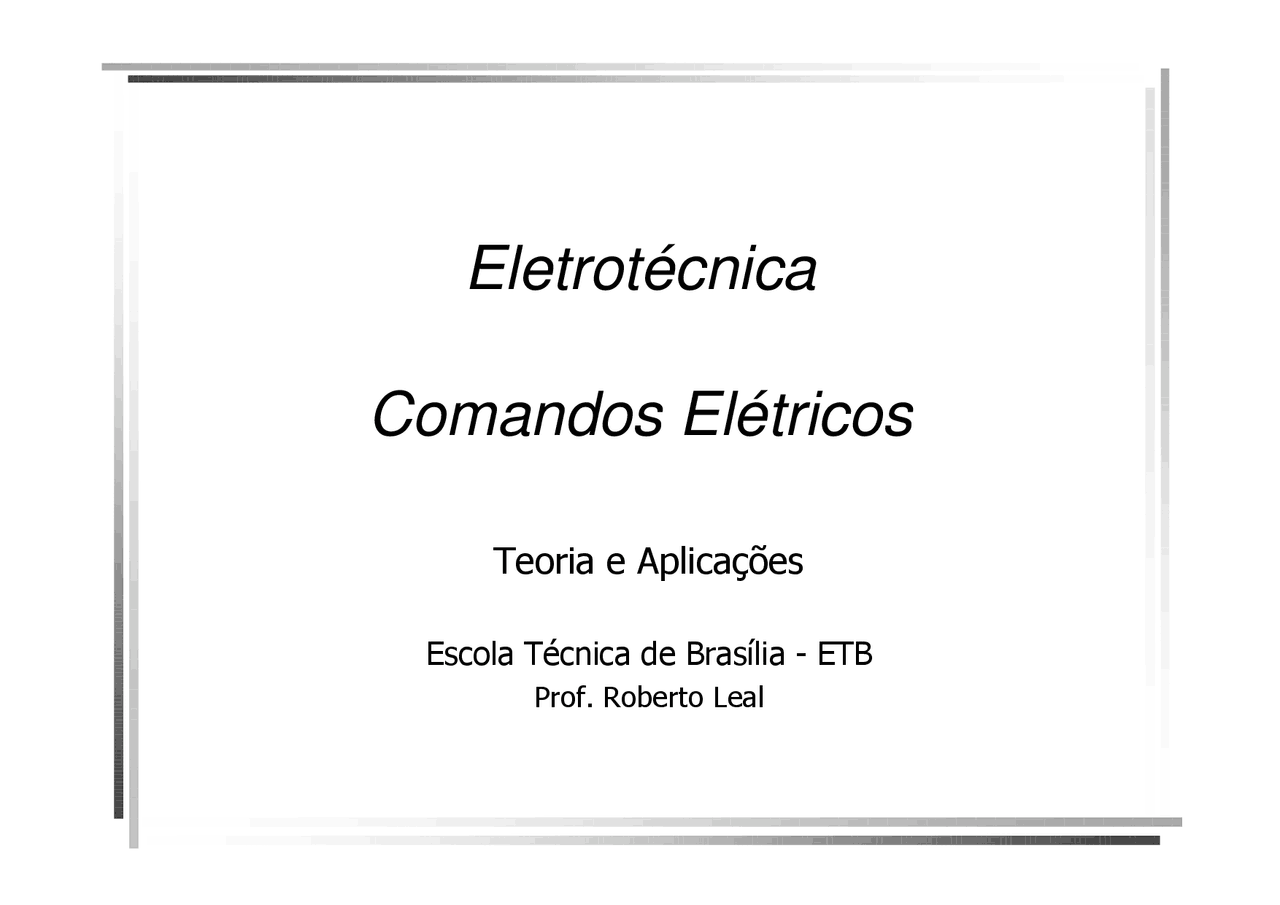

Eletrotécnica
Comandos Elétricos
Teoria e Aplicações
Escola Técnica de Brasília - ETB
Prof. Roberto Leal
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16

Pré-visualização parcial do texto

Baixe Comandos Elétricos - Teorias e outras Notas de estudo em PDF para Engenharia Elétrica, somente na Docsity!

Eletrotécnica

Comandos Elétricos

Teoria e Aplicações

Escola Técnica de Brasília - ETB

Prof. Roberto Leal

Comandos Elétricos

Eletromagnetismo

Atração e Repulsão

Eletroímã

Contator

Dispositivo eletromagnético que liga e desliga ocircuito do motor - Para comandos elétricos automáticos à distância

Bobina quando alimentada cria um campo magnético

O núcleo fixo atrai o núcleo móvel

Corta alimentação, desaparece o campo magnético

O retorno do núcleo ocorre através da mola

Contatos

Tipos de Contatos - Contato NA (Normalmente Aberto)

Sem energia

estão ABERTOS

Estado de repouso

Com energia

estão FECHADOS

Estado de acionamento

Contato NF (Normalmente Fechado)

Sem energia

estão FECHADOS

Estado de repouso

Com energia

estão ABERTOS

Estado de acionamento

Contatos

Contatos Principais e Auxiliares

Principais – Força (Carga)

Mais robustos e suportam maiores correntes

A corrente depende da carga do motor que irá acionar

Botoeiras

Botões Liga e Desliga

B1 – Botão Liga

B0 – Botão Desliga

A botoeiras são empregadas da seguinte forma:

B1 (LIGA)

É um Contato NA

(Alimentar)

B2 (DESLIGA)

É um Contato NF

(Interromper)

Diagrama principal

Contato SELO

Ligado em paralelo com o contato de fechamento (B1) da botoeira

Mantém a corrente circulando pelo contator, mesmo após o operadorter retirado o dedo da botoeira - Quando aciona a chave B - A corrente passa na bobina de K - Contator K1 é acionado - Contatos NA fecham e NF abrem - E faz o contato auxiliar de K1 fechar também - Quando solta B  Chave K1 mantém-se fechada - Porque contator K1 continua sendo alimentado pela chave K  “Sela” K

Contato SELO

OBS:

Os botões podem ser chamados de Bn ou Sn (de switch)

Sendo n = 0, 1, 2, 3, etc....

Ligamento Condicionado

Quando se deseja o ligamento simultâneo de dois contatores

O contato auxiliar NA de um contator fica em série com o outrocontator e vice-versa - Quando aciona o Contator K - Sua chave auxiliar NA K2 em série com K1 fecha - Permitindo que o contator K1 seja também acionado - Enquanto o Contator K2 não acionar - E o contato auxiliar de K2 estiver aberto - O Contator K1 não poderá se acionado - O Contator K1 depende do Contator K2 ser acionado primeiro

Proteção do Sistema

Relés de proteção contra sobrecarga

Botoeiras de desligamento - Devem estar sempre ligados em série - Protegendo assim o sistema - Contra correntes de sobretensão ou curto

Diagrama Unifilar

Simbologia Elétrica
