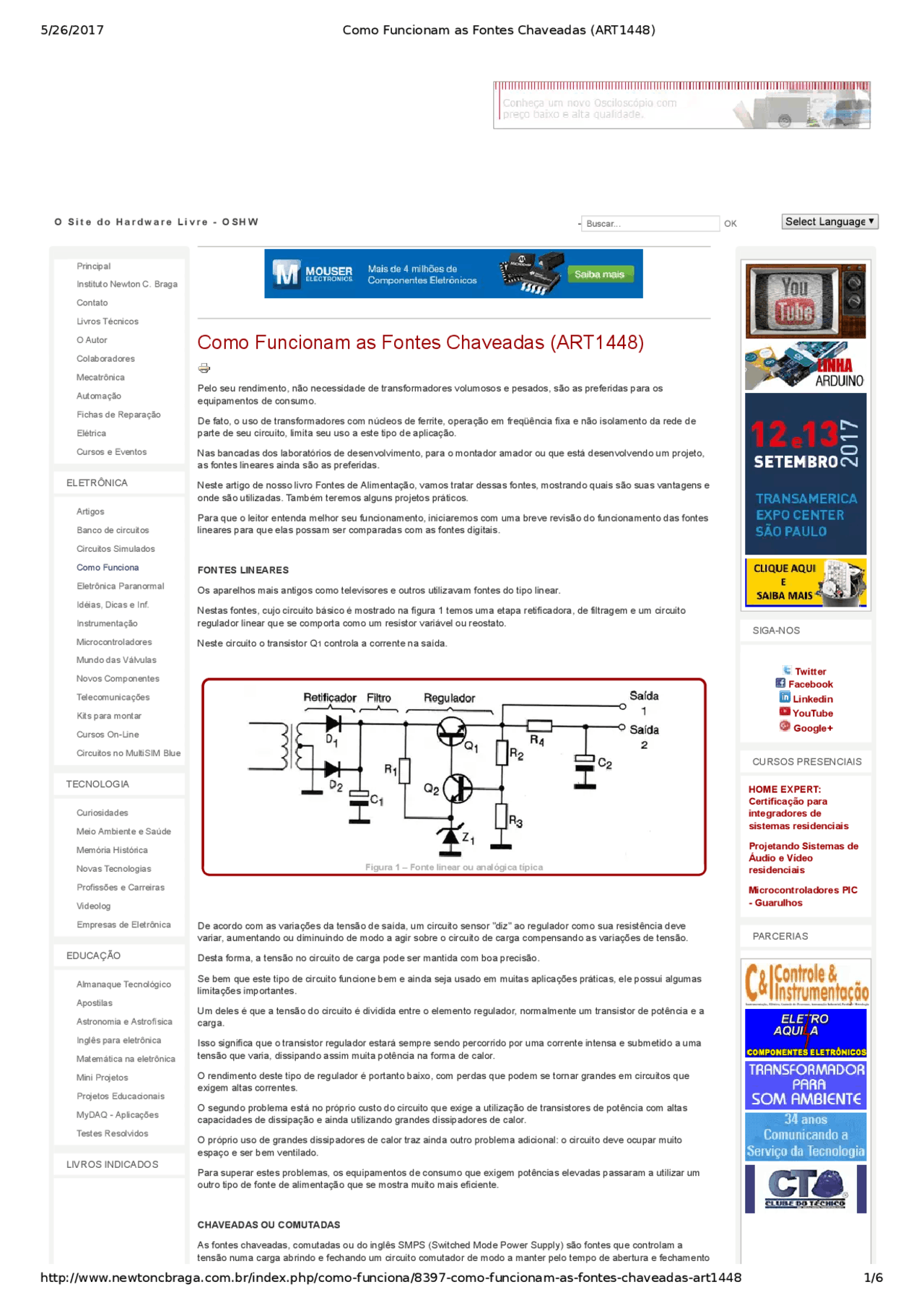

Como Funcionam as Fontes Chaveadas (ART1448)
Pelo seu rendimento, não necessidade de transformadores volumosos e pesados, são as preferidas para os equipamentos de consumo.
De fato, o uso de transformadores com núcleos de ferrite, operação em freqüência fixa e não isolamento da rede de parte de seu circuito, limita seu uso a este tipo de aplicação.
Nas bancadas dos laboratórios de desenvolvimento, para o montador amador ou que está desenvolvendo um projeto, as fontes lineares ainda são as preferidas.
Neste artigo de nosso livro Fontes de Alimentação, vamos tratar dessas fontes, mostrando quais são suas vantagens e onde são utilizadas. Também teremos alguns projetos práticos.
Para que o leitor entenda melhor seu funcionamento, iniciaremos com uma breve revisão do funcionamento das fontes lineares para que elas possam ser comparadas com as fontes digitais.
FONTES LINEARES
Os aparelhos mais antigos como televisores e outros utilizavam fontes do tipo linear.
Nestas fontes, cujo circuito básico é mostrado na figura 1 temos uma etapa retificadora, de filtragem e um circuito regulador linear que se comporta como um resistor variável ou reostato.
Neste circuito o transistor Q 1 controla a corrente na saída.
Figura 1 – Fonte linear ou analógica típica
De acordo com as variações da tensão de saída, um circuito sensor "diz" ao regulador como sua resistência deve variar, aumentando ou diminuindo de modo a agir sobre o circuito de carga compensando as variações de tensão.
Desta forma, a tensão no circuito de carga pode ser mantida com boa precisão.
Se bem que este tipo de circuito funcione bem e ainda seja usado em muitas aplicações práticas, ele possui algumas limitações importantes.
Um deles é que a tensão do circuito é dividida entre o elemento regulador, normalmente um transistor de potência e a carga.
Isso significa que o transistor regulador estará sempre sendo percorrido por uma corrente intensa e submetido a uma tensão que varia, dissipando assim muita potência na forma de calor.
O rendimento deste tipo de regulador é portanto baixo, com perdas que podem se tornar grandes em circuitos que exigem altas correntes.
O segundo problema está no próprio custo do circuito que exige a utilização de transistores de potência com altas capacidades de dissipação e ainda utilizando grandes dissipadores de calor.
O próprio uso de grandes dissipadores de calor traz ainda outro problema adicional: o circuito deve ocupar muito espaço e ser bem ventilado.
Para superar estes problemas, os equipamentos de consumo que exigem potências elevadas passaram a utilizar um outro tipo de fonte de alimentação que se mostra muito mais eficiente.
CHAVEADAS OU COMUTADAS
As fontes chaveadas, comutadas ou do inglês SMPS (Switched Mode Power Supply) são fontes que controlam a tensão numa carga abrindo e fechando um circuito comutador de modo a manter pelo tempo de abertura e fechamento
SIGA-NOS
Twitter Facebook Linkedin YouTube Google+
CURSOS PRESENCIAIS
HOME EXPERT:
Certificação para integradores de sistemas residenciais
Projetando Sistemas de Áudio e Vídeo residenciais
Microcontroladores PIC
- Guarulhos
PARCERIAS
O S i t e d o H a r d w a r e L i v r e - O S H W - Buscar... OK Select Language
Para mais livros clique aqui
DATASHEET
Digite o número do componente para localizar o Datasheet
OK
Como usar este quadro de busca
deste circuito a tensão desejada.
Para entender como isso é possível partimos do diagrama de blocos da figura 2.
Figura 2 – Fonte chaveada ou comutada em blocos
Nele temos um transistor que funciona como uma chave controlando a tensão aplicada no circuito de carga.
Este circuito é ligado a um oscilador que gera um sinal retangular mas cuja largura do pulso pode ser controlada por um circuito sensor.
Se o tempo de condução do transistor for igual ao tempo em que ele permanece desligado, ou seja, se ele operar com um ciclo ativo de 50%, na média a tensão aplicada na carga será de 50% da tensão dos pulsos conforme mostra a figura 3.
Figura 3 – A tensão média depende do ciclo ativo
Se a tensão na carga cair, por um aumento de consumo, por exemplo, isso é percebido pelo circuito sensor que atuando sobre o oscilador faz com que seu ciclo ativo aumente.
Nestas condições, a tensão aplicada aumenta para compensar a queda.
Podemos, portanto, controlar a tensão carga variando a largura do pulso que comanda o transistor comutador.
Este processo de controle é denominado PWM (Pulse Width Modulation) ou Modulação Por Largura de pulso e tem várias vantagens quando o usamos numa fonte deste tipo.
A mais importante é que o transistor que controla a corrente na carga funciona como uma chave e portando ou está desligado (corrente nula) ou está ligado (corrente máxima).
Ocorre que, quando o transistor está desligado a corrente sendo nula não há dissipação de calor e quando ele está ligado sua resistência é mínima, quase zero, e da mesma forma, não há dissipação de calor.
Se o transistor fosse um comutador ideal apresentando resistência nula quando ligado, e infinita quando aberto, e ainda comutasse instantaneamente, a dissipação de calor nele seria nula, ou seja, não haveria nenhuma perda de energia ou geração de calor na fonte.
No entanto, isso não ocorre na prática: além de não ter uma resistência nula ao conduzir, o transistor demora certo tempo para comutar com um comportamento que é dado pela forma de onda da figura 4.
Figura 4 – Momentos em que a dissipação de calor é maior
Esse bloco é alimentado diretamente a partir da tensão retificada e filtrada do bloco anterior, normalmente passando por um circuito redutor, formado por resistores, um diodo zener e capacitor de filtro.
Na figura 8 temos uma configuração típica de circuito usado com esta finalidade.
Figura 8 – Configuração básica de fonte
Observe que, como o ciclo ativo do sinal que esse circuito produz deve variar em função da tensão de saída, mantendo-a constante, existe uma entrada para sensoriamento, que veremos mais adiante como funciona.
O sinal obtido neste circuito oscilador serve para chavear uma etapa de potência que funciona normalmente com transistores de alta potência, tanto bipolares como de efeito de campo, conforme mostra a figura 9.
Figura 9 – Chaveamento da etapa de potência
Os transistores possuem como carga o enrolamento primário de um transformador com núcleo de ferrite.
Como este circuito de chaveamento funciona diretamente com a tensão retificada e filtrada da rede de energia são usados transistores de alta potência, capazes de manusear altas correntes sob tensões que podem ultrapassar os 400 V de pico.
O transistor chaveador é o componente mais crítico dessas fontes poois, trabalhando em condições limites facilmente queima.
Existem variações para esta configuração como fontes encontradas em monitores de vídeo e televisores que, em lugar do circuito oscilador com um CI e um transistor de potência empregam unicamente um SCR como oscilador de relaxação.
Esse SCR, ligado numa configuração conforme mostra a figura 10, chaveia a tensão contínua de um capacitor que se carrega, numa velocidade que pode ser alterada por um sinal de sensoriamento.
Figura 10 – Etapa de chaveamento com SCR
Assim, controlando o ponto de chaveamento pode-se regular a tensão de saída da fonte.
O bloco seguinte da nossa fonte é o circuito secundário do transformador com núcleo de ferrite.
Esse transformador pode ter um ou mais secundário, conforme o número de tensões necessárias a alimentação do aparelho.
Normalmente os secundários podem ser elaborados com fios muito grossos, fornecendo correntes de dezenas de ampères, como no caso das fontes de computadores.
Na figura 11 temos uma configuração típica para os secundários de uma fonte chaveada de duas tensões.
Figura 11 – Secundários de baixa tensão de uma fonte chaveada
Nesses secundários normalmente a retificação é simples como uma excelente filtragem garantida por um capacitor eletrolítico de valor muito elevado.
Reguladores de tensão comuns, como os de 3 terminais raramente são usados neste ponto, pois a regulagem da tensão é feita a partir do chaveamento do próprio transistor no primário do transformador.
Essa regulagem é feita por um bloco sensor que pode ter as mais diversas configurações.
O modo mais simples de se fazer a regulagem consiste em se derivar essa tensão para o circuito oscilador diretamente, usando para essa finalidade um transistor, conforme mostra a figura 12.
Figura 12 – Circuito regulador de tensão direto
As variações da tensão de saída são “sentidas” pelo CI que as corrige mudando o ciclo ativo do sinal gerado.
No entanto, existem casos em que o isolamento da saída deve ser total, caso em que não deve haver uma conexão entre o circuito sensor dessa saída e o oscilador, diretamente ligado à rede de energia.
Para essa finalidade, a solução mais adotada é a que faz uso de um acoplador óptico, conforme mostra a figura 13.
Figura 13 – Controle de tensão usando acoplador óptico
O brilho do LED emissor do acoplador depende da tensão de saída, e esse brilho é sensoriado pelo foto-transistor do acoplador.
