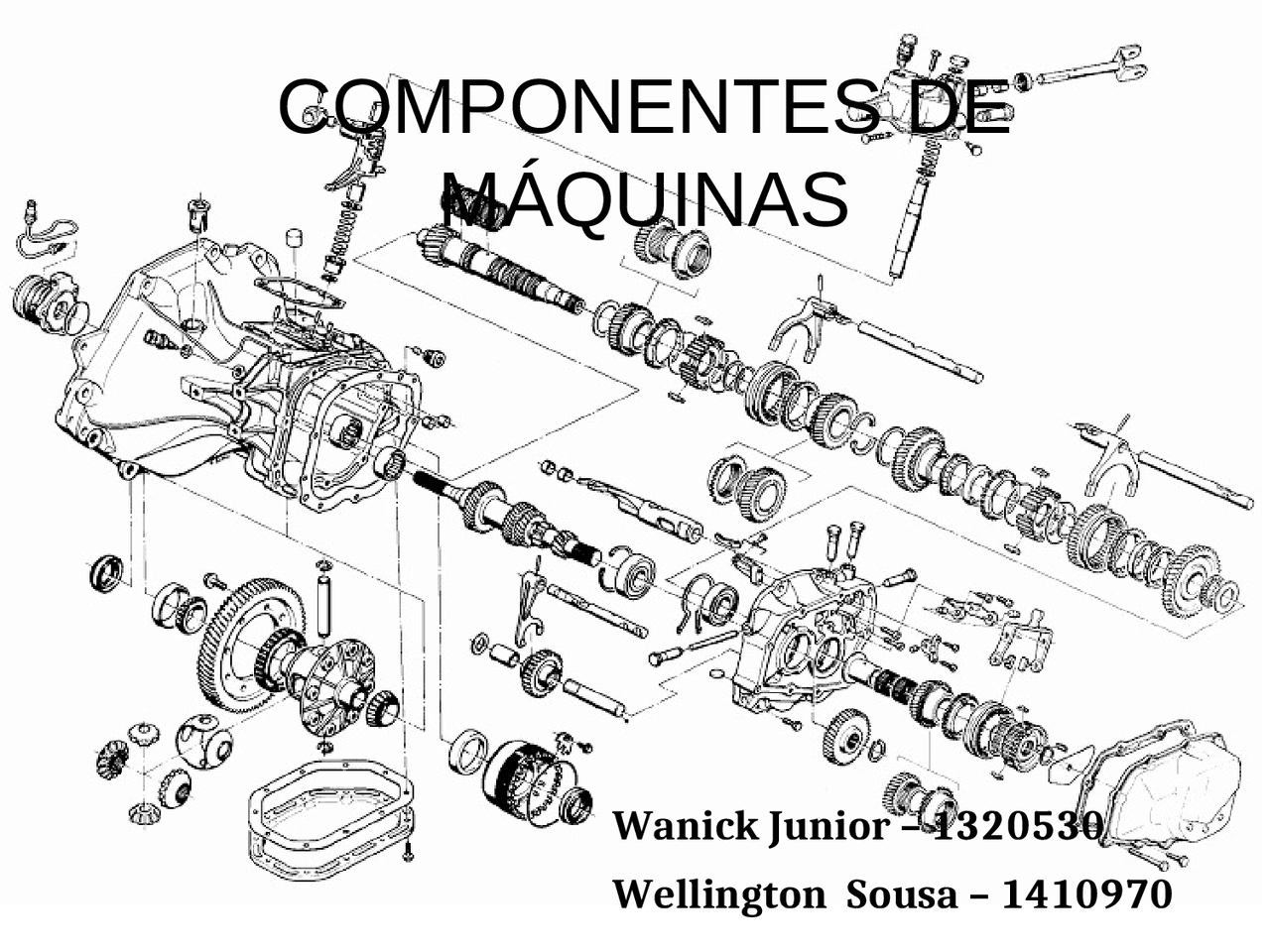

COMPONENTES DE
MÁQUINAS
Wanick Junior – 1320530 Wellington Sousa – 1410970
Componentes de Máquinas
Introdução
- (^) Elementos de Fixação
- (^) Elementos de Apoio
- (^) Elementos de Transmissão
Elementos de Máquinas
Considerados Permanentes
Elementos de Máquinas
INTRODUÇÃO - Elementos de Fixação de Máquinas considerados Permanente ou Temporário.
- (^) Os Elementos de Fixação podem ser permanentes ou temporários.
- (^) No tipo de união considerado temporário, os elementos de fixação podem ser geralmente colocados ou retirados do conjunto, a que pertence, sem destruir às peças.
Elemento de Máquina - Rebites
- (^) Existe uma padronização para a fabricação dos rebites,os mesmos segue as normas técnicas que indicam as especificações, a exemplo: medida da cabeça do corpo, do comprimento útil (denominado de L,que é a parte que forma a união), a parte que fica depois da união (é a parte que forma a outra cabeça, na extremidade oposta, denominada z), e do diametro do rebite (dR). - (^) Importante na especificação do Rebite - (^) De que material é feito? - (^) O tipo de sua cabeça? - (^) O diâmetro do seu corpo? - (^) O seu comprimento útil?
- (^) O rebite com cabeça escareada, o comprimento útil inclui a altura da cabeça do rebite.
Elemento de Máquina - Rebites
- (^) Por exemplo, estruturas metálicas, usa- se
rebites de aço de cabeça redonda.
Diâmetros padronizados: de 10 até 36 mm (d). Comprimentos úteis padronizados: de 10 até 150 mm (L).
Exemplo: Tipos de Rebites
Exemplo de: Tipos de cabeças de rebites
Elemento de Máquina - Rebites
- (^) Tipos de Rebitagem: Rebitagem de recobrimento, de recobrimento simples e de recobrimento duplo. Rebitagem de recobrimento; Rebitagem de recobrimento duplo. Rebitagem de recobrimento simples;
Elementos de Máquinas
- (^) É importante planejar e escolher corretamente os
elementos de fixação permanentes ou temporários,
observando diversos fatores, incluindo para reduzir
concentração de tensão nas peças fixadas.
- (^) Tensões que podem promover rupturas nas peças por
fadiga do material.
- (^) Exemplo de elementos de fixação apresentados a
seguir: pino, contra-pino, cavilha, chaveta,
Arruela,porca,parafuso e eixo.
Elementos de Máquinas –
Pinos e Cavilhas
- (^) Pinos e cavilhas se diferenciam pelos seguintes
fatores:
Utilização;
Tratamento
termico;
Forma;
Tolerancia de
medidas;
Acabamento
superficial.
Material;
Elementos de Máquinas
Uniões Consideradas Temporárias
- (^) Pino
- (^) O pino une peças articuladas ( verifica-se um
movimento articulado).
- (^) Exemplos
