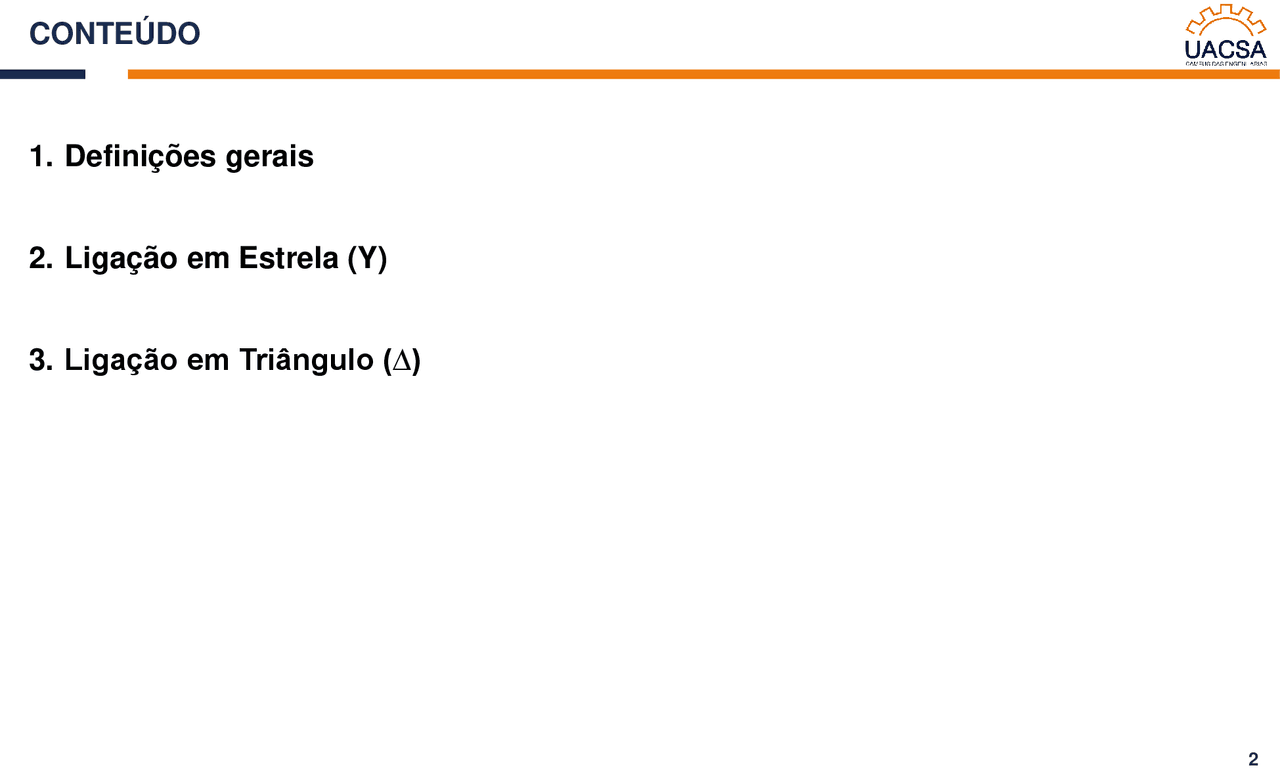

1. Definições gerais
2. Ligação em Estrela (Y)
3. Ligação em Triângulo (∆)

CONTEÚDO

 Sistemas de tensões polifásicos e simétricos (“n” fases)  n cossenóides de mesmo valor máximo EM  Defasagem 2π/n entre duas tensões consecutivas quaisquer

 Sistema de Geração  Simétrico  Conectado em Estrela (Y) ou Triângulo (Delta)

• com neutro solidamente aterrado  Sistema de Transmissão/Distribuição  Equilibrado ou Desequilibrado  Cargas  Equilibrado ou Desequilibrado  Conectado em Estrela (Y) ou Triângulo (Delta)
• Neutro aterrado ou não

1. Sistema de tensões trifásico simétrico: sistema trifásico em que as tensões nos terminais dos geradores são senoidais, de mesmo valor máximo, e defasadas entre si de 2 π/3 rad ou 120º elétricos.
2. Sistema de tensões trifásico assimétrico: sistema trifásico em que as tensões nos terminais dos geradores não atendem a pelo menos uma das condições apresentadas em
3. Rede/Linha equilibrado: impedâncias próprias iguais e impedâncias mutuais iguais ou nulas.
4. Rede/Linha desequilibrado: impedâncias próprias distintas e/ou impedâncias mutuais distintas.
5. Carga trifásica equilibrada: carga trifásica constituída por 3 impedâncias complexas iguais, ligas em estrela ou triangulo.
6. Carga trifásica desequilibrada: carga trifásica constituída por 3 impedâncias na qual não se verifica a condição apresentada em 5.

 Operador α  Operador aplicado a fasores para representar a defasagem de 120º, o qual é um número complexo de módulo unitário e argumento 120º

 Sequência de fase  Definida pela ordem com a qual as tensões de fase atingem seu valor máximo

 Sequência de fase

• Sequência Positiva = ABC • Sequência Negativa = ACB A

V

A 2 B

V   V

C A

V   V

A V A 2 C

V   V

B A

V   V

 Ligação em Estrela (Y)  Sistema Simétrico Equilibrado com Carga Equilibrada

 Ligação em Estrela (Y)

 Ligação em Estrela (Y)  Adotando a sequência positiva  3 correntes de mesmo valor eficaz e defasadas de 120º entre si  Eliminação facultativa do condutor neutro

 Ligação em Estrela (Y)

 Ligação em Estrela (Y)  Corrente de linha = corrente de fase  Adotando a sequência positiva para as tensões de fase:  Adotando a sequência negativa para as tensões

 Ligação em Estrela (Y) considerando impedância da rede  Adotando a sequência positiva

2. LIGAÇÃO EM ESTRELA (Y)

Z linha Z carga Gerador (^) Carga VF do gerador VL do gerador

 Ligação em Estrela (Y) considerando impedância da rede  Adotando a sequência positiva

2. LIGAÇÃO EM ESTRELA (Y)

 I

L do gerador
