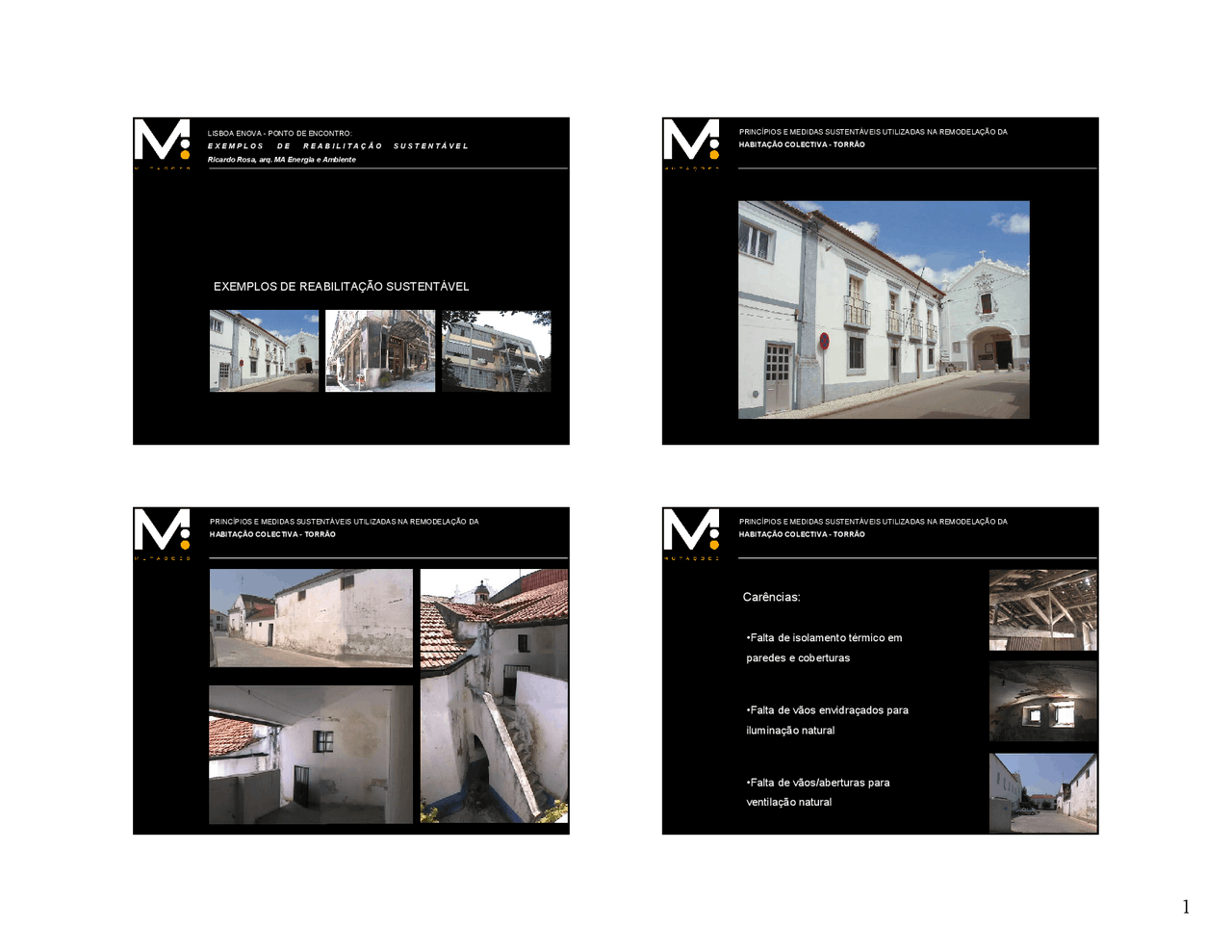

LISBOA ENOVA - PONTO DE ENCONTRO: E X E M P L O S^ D E^
R E A B I L I T A Ç Ã O^ S U S T E N T Á V E L
Ricardo Rosa, arq. MA Energia e Ambiente^ EXEMPLOS DE REABILITAÇÃO SUSTENTÁVEL
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA HABITAÇÃO COLECTIVA - TORRÃO
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA HABITAÇÃO COLECTIVA - TORRÃO
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA HABITAÇÃO COLECTIVA - TORRÃO^ Carências:^ •Falta de isolamento térmico emparedes e coberturas•Falta de vãos envidraçados parailuminação natural•Falta de vãos/aberturas paraventilação natural
Medidas e estratégias adoptadas:^ 1. Conforto térmico no Inverno
-^ Introdução de isolamento térmico exterior em
paredes e coberturas; abertura de novos vãos para promover os ganhos directos. 2. Ventilação natural^ -^ abertura de novos vãos e eliminação de paredes divisóriasinteriores e lajes para potenciar a ventilação natural. 3. Sombreamento^ -^ Introdução de sun screens a nascente, sul e poente. 4. Iluminação natural^ -^ abertura de novos vãos envidraçados. 5. Organização funcional
-^ maximização de iluminação e ventilação natural.
6. Ciclo de vida energético dos materiais e sua integração nas tecnologiastradicionais^ -^ introdução de vigas estruturais de madeira, isolamento térmico emplacas de cortiça, materiais da região (xisto e mármores), tijoleira, etc. 7. Aquecimento de águas domésticas
-^ sistema de aquecimento a paineis solares
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA HABITAÇÃO COLECTIVA - TORRÃO e caldeira central a gás de garrafa.
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA HABITAÇÃO COLECTIVA - TORRÃO^ PLANTA GERAL - VOLUME PRINCIPAL (alterações)
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA HABITAÇÃO COLECTIVA - TORRÃO^ Diagrama de Radiação Solar vs Sombreamento - VERÃO
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA HABITAÇÃO COLECTIVA - TORRÃO^ Diagrama de Ganhos Directos Exteriores e Interiores - INVERNO
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA LOJA PARIS EM LISBOA - CHIADO
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA LOJA PARIS EM LISBOA - CHIADO^ Carências:^ •Falta de sombreamento a nascente•Falta de massa térmica “aparente”•Falta de ventilação
Medidas e estratégias adoptadas:^ 1. Sombreamento^
-^ Introdução de sun screens a nascente e sul. 2. Massa térmica - maximização de massa térmica aparente. 3. Ventilação natural^ -^ definição de estratégia e introdução de elementosque potenciem a ventilação natural. 4. Iluminação natural^ -^ maximização de iluminação natural. 5. Organização funcional^ -^ maximização de iluminação natural. PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA LOJA PARIS EM LISBOA - CHIADO
Maximização da Massa Térmica
ANTES^ DEPOIS PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA LOJA PARIS EM LISBOA - CHIADO
Diagrama de Ventilação Natural (geral) EXAUSTÃO • Fachada Sul e Nascente • Mais quente • Cota mais alta
ADMISSÃO • Fachada Norte^ • Mais frio • Cota mais baixa
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA LOJA PARIS EM LISBOA - CHIADO^ MOVIMENTAÇÃO DO AR:^ • Diferença de temperatura^ • Diferença de pressão doar em fachadas opostas^ • Diferença de cotas (arquente sobe)
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA LOJA PARIS EM LISBOA - CHIADO Diagrama de Ventilação Natural (admissão de ar - pormenor)^ Gavetão/Registo/Grelha (por baixo das montras)
Diagrama de Ventilação Natural (admissão de ar - pormenor) Gavetão/Registo/Grelha (por baixo das montras)
EXT
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA LOJA PARIS EM LISBOA - CHIADOINT
Maximização da Iluminação Natural (difusa)
ANTES^ DEPOIS PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA LOJA PARIS EM LISBOA - CHIADO
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA FACHADA POENTE E NASCENTE - EDIFÍCIO DOS ANOS 30 EM LISBOA^ Patologias detectadas:^ •Os compartimentos contiguos à fachada poentesão muito quentes no Verão e muito frios noInverno.•As caixilharias em ferro encontram-se degradadas,e com vidros partidos devido às dilatações do ferro.•Paredes de alvenaria degradadas.•Estrutura de betão armado pilar/viga degradadacom as armaduras à vista (fachada poente).•Estores exteriores degradados na fachadanascente.
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA FACHADA POENTE E NASCENTE - EDIFÍCIO DOS ANOS 30 EM LISBOA^ Causas / Conforto térmico:^ •Falta de sombreamento exterior.•Falta de isolamento térmico nas paredes.•Falta de isolamento/correcção de pontes térmicasnos pilares e vigas de betão armado.•Vidros simples e caixilharia em ferro que não veda.
Medidas e estratégias adoptadas:^ 1. Sombreamento^
-^ Introdução de estores de lâminas orientáveis exterioresa poente e “sun screen” a nascente. 2. Isolamento térmico^ -^ introdução de isolamento térmico exterior emplacas de cortiça com 4cm de espessura nas paredes (fachada poente). 3. Isolamento térmico/Correcção de ponte térmica -^ introdução de
isolamento térmico exterior em placas de cortiça com 2cm de espessura nospilares e vigas (fachada poente). 4. Isolamento térmico
-^ introdução de caixilharia de alumínio e vidro duplo. PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA FACHADA POENTE E NASCENTE - EDIFÍCIO DOS ANOS 30 EM LISBOA
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA FACHADA POENTE E NASCENTE - EDIFÍCIO DOS ANOS 30 EM LISBOA^ Sombreamento Exterior – Estore de lâminas orientáveis (Fachada Poente)
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA FACHADA POENTE E NASCENTE - EDIFÍCIO DOS ANOS 30 EM LISBOA^ Sombreamento Exterior – Sun Screen (tela micro-perfurada)Fachada Nascente
Isolamento Térmico Exterior – Fachada Poente^ CORTIÇA CORTIÇA^4 cm^2 cm PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA FACHADA POENTE E NASCENTE - EDIFÍCIO DOS ANOS 30 EM LISBOA
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA FACHADA POENTE E NASCENTE - EDIFÍCIO DOS ANOS 30 EM LISBOA^ Isolamento Térmico Exterior - Paredes
PRINCÍPIOS E MEDIDAS SUSTENTÁVEIS UTILIZADAS NA REMODELAÇÃO DA FACHADA POENTE E NASCENTE - EDIFÍCIO DOS ANOS 30 EM LISBOA^ Isolamento Térmico Exterior - Pilares/Vigas
