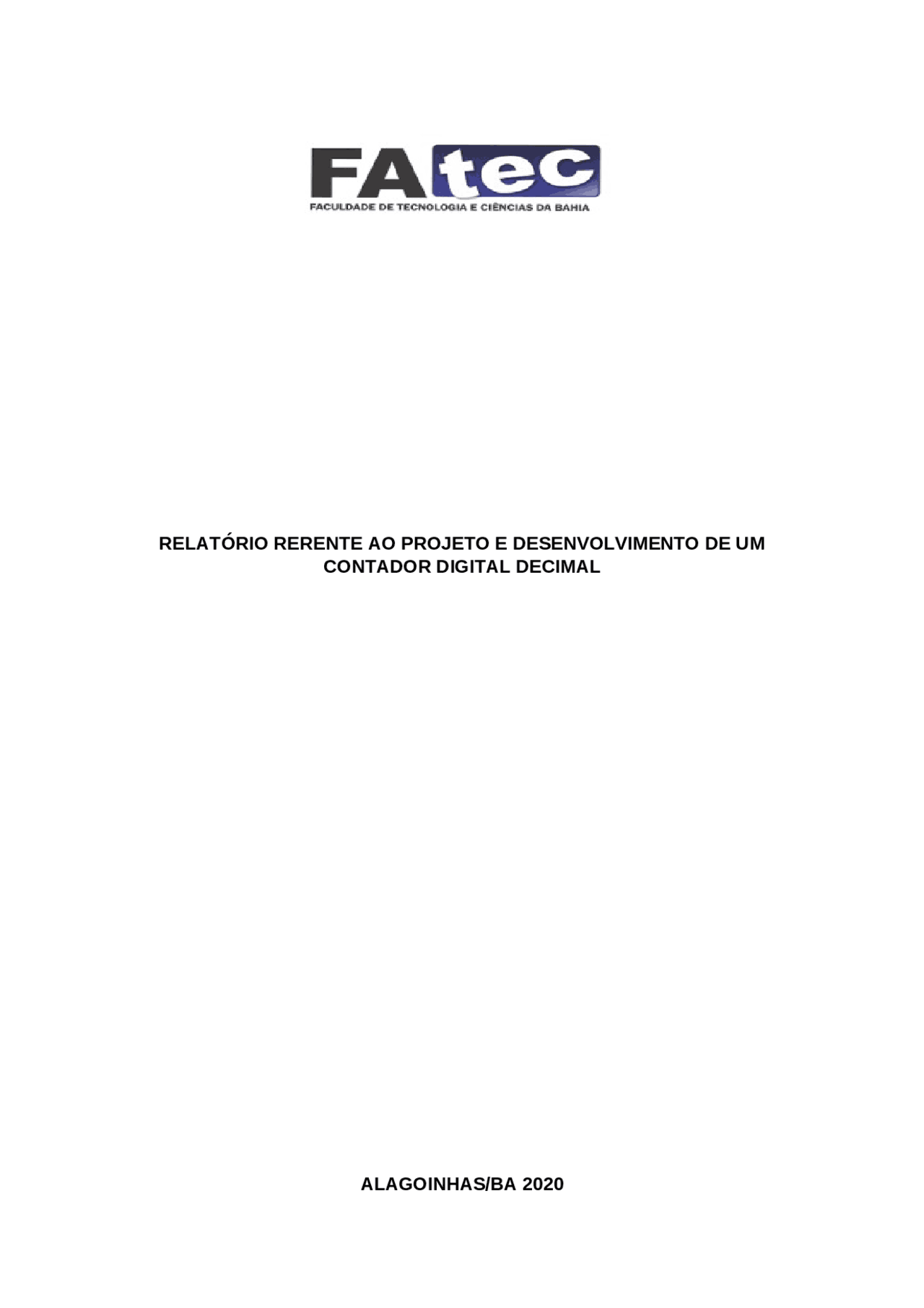

RELATÓRIO RERENTE AO PROJETO E DESENVOLVIMENTO DE UM

CONTADOR DIGITAL DECIMAL

ALAGOINHAS/BA 2020

TRABALHO APRESENTADO

COMO ATIVIDADE

COMPLEMENTAR SEGUNDA

UNIDADE, DA FACULDADE

DE TECNOLOGIA E

CIÊNCIAS DA BAHIA

DESENVOLVIDO POR

ROANA VERBENA E

MINISTRADO PELO MSc. DUÍLIO ALMEIDA. ALAGOINHAS-BA/

INTRODUÇÃO

Um contador é um circuito digital que se propaga sob comando de um sinal de relógio de forma que seus estados reproduzam uma sequencia pré- determinada. Com interesse em contadores de década, esse relatório busca descrever o projeto e desenvolvimento de um contador digital de 0 à 9. O diagrama de blocos a seguir, pode-se observar as principais características do projeto a ser desenvolvido. CIRCUITO GERADOR DE CLOCk : CI555 MODO ASTÁVEL O Timer 555 é um circuito integrado mais populares e versáteis do mercado. Nesse caso usado como oscilador e configurado no modo Astável operando como um oscilador. O circuito Astável produz ondas quadradas, oscilando entre 0V e VCC. No circuito astável pode-se alterar o tempo Tm (tempo em +Vs) e o Ts (tempo em 0V). Quando o capacitor carrega até (1/3)Vs, o 555 dispara pelo trigger e tensão de saída vai para +Vs, e quando chega a (2/3)Vs, o 555 corta e a saída vai para 0V. Valores de referências: R1 = 10kΩΩ R2 = 10kΩΩ C1 = 47μFF F = 1,4x10^-4Hz DISPLAY 7 SEGMENTOS DECODIFICADOR CI CONTADOR CI CLOCK: CI 555 MODO ASTÁVEL 1 PUSH BUTTON SELEÇÃO 1 PUSH BUTTON RESET

Tm = 0,7* (r1+r2)C1 = 6,5 s Ts = 0,7 (r2)*C = 3,2 s T = tm + ts = 9,7s Duty Cycle = 0, CONTADOR DIGITAL: CD Contador crescente e decrescente usando o CI É um Contador Síncrono com tecnologia CMOS (semicondutor de metal-óxido complementar) e opera em Código BCD (código binário decimal 0-9) 4 bits. Valores de referências: Tensão Mínima de Trabalho: 5V DC, Tensão Máxima de Trabalho: 15V DC (varia de cada fabricante); Corrente de Porta (corrente de saída): 15mA; Velocidade Média de Operação: 8MHz; O pino 10 no push button por fazer a seleção da contagem, crescente ou decrescente O pino 9 Reinicia o circuito integrado com um push button DECODIFICADOR DIGITAL: CI O decodificador BCD (Binary-coded decimal) mais utilizados, para verificar números de 0 a 9 em displays de 7 segmentos Catodo Comum , é o CD4511. O CD4511 é um decodificador BCD 8421 ( 4 bits ) para displays Catodo Comum, que utiliza a tecnologia CMOS (Complementary Metal-Oxide-Semiconductor). Recebe nos pinos de entrada ( ABCD ) os dados em código binário e os decodifica para código decimal, sendo possível a sua exibição nos Display de 7 Segmentos. Trabalha com a decodificação de 0 a 9. DISPLAY DE 7 SEGMENTOS O display de cátodo comum, polo negativo, pode ser chamado também de display CC. Neste tipo, o pino comum no display de 7 segmentos é conectado a todos os oito pinos negativos dos LEDs.

REFERÊNCIAS

https://www.embarcados.com.br/contador-crescente-e-decrescente-4510/ https://www.electronica-pt.com/eletronica-digital/display-7-segmentos file:///C:/Users/Windows/Desktop/Roana/SISTEMAS%20DIGITAIS/sistemas%20digitais%20- %20fundamentos%20e%20aplica%20-%20floyd,%20thomas%20l_.pdf
