CONTADORES ASSÍNCRONOS

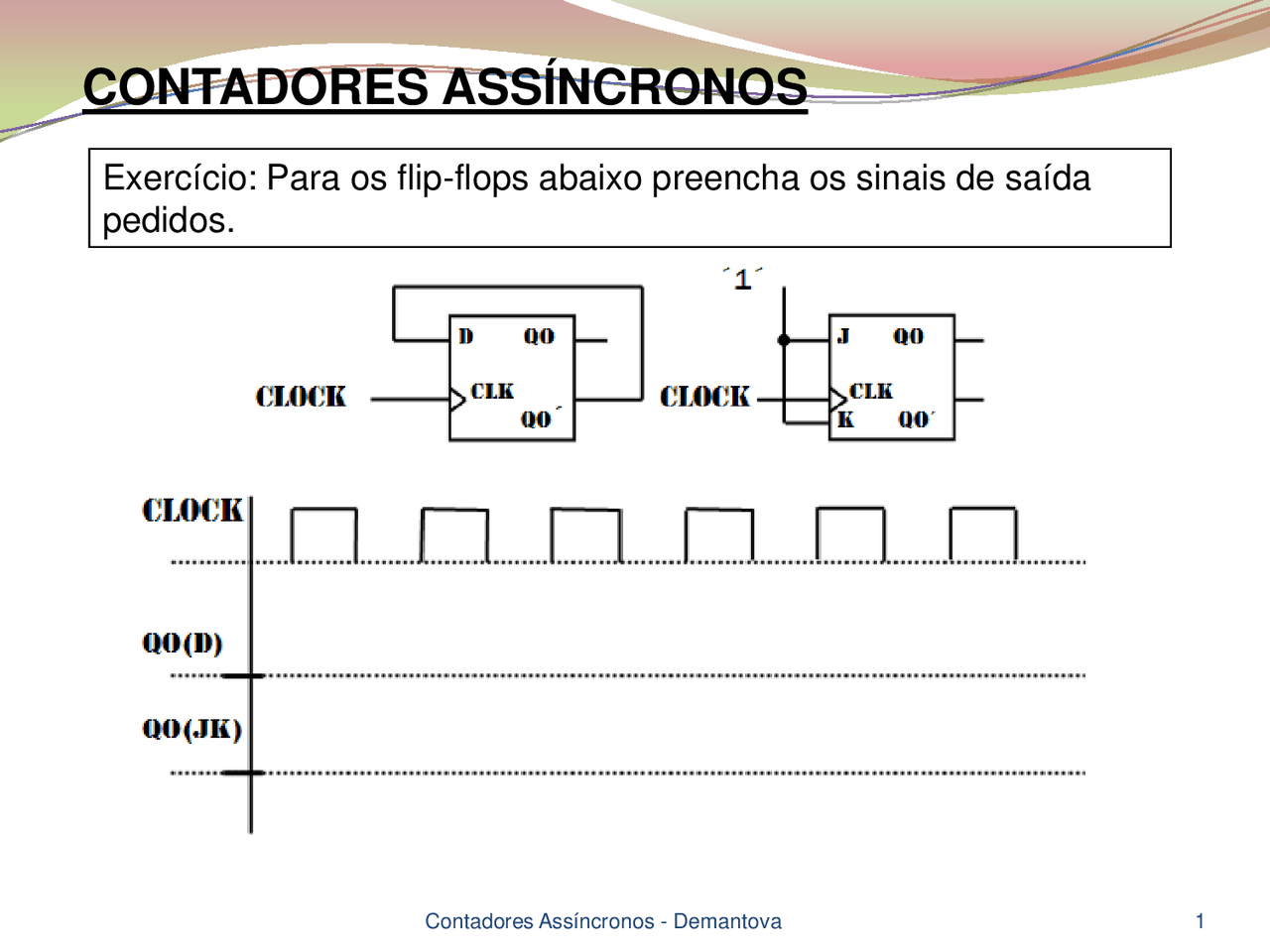

Exercício: Para os flip-flops abaixo preencha os sinais de saída pedidos.

CONTADORES ASSÍNCRONOS

CONCLUSÃO :

A SAÍDA DE CADA UM DOS FLIP-FLOPS FORNECE A

FREQUÊNCIA DO SINAL DO CLOCK DE ENTRADA DIVIDIDA

POR DOIS.

F(QO(D))=FCLOCK/2 ; F(QO(JK))=FCLOCK/

Analisando os bits em uma seqüência crescente binário temos:

DIAGRAMA DE ESTADOS

DEFINIÇÃO: CONTADOR MÓDULO ´N´ É UM CONTADOR

QUE A CADA ´N´ ESTADOS VOLTA AO SEU ESTADO INICIAL

Exercício : Transforme o contador módulo 8 do exercício anterior em um módulo 5 com uma chave para resetá-lo a qualquer instante.

Exercício : Transforme o contador módulo 8 do exercício anterior em um módulo 5 com uma chave para resetá-lo a qualquer instante.

Contador em Anel:

Para o contador em anel operar adequadamente, é necessário iniciar os estados dos FF’s de modo que apenas um deles esteja com a saída no nível alto.

Contador em Anel:

Um contador em anel MOD-N necessita de N FF’s. O contador em anel é útil quando é necessário controlar a seqüência de operações de um sistema.

CONTADORES COMERCIAIS :

EXERCÍCIOS:

• Faça um contador que conte em BCD usando 74393´s.
• Faça um contador módulo 38 BCD usando 74390´s.
• Faça um contador módulo 38 binário usando 74393´s.

Atrasos em um contador Assíncrono:
