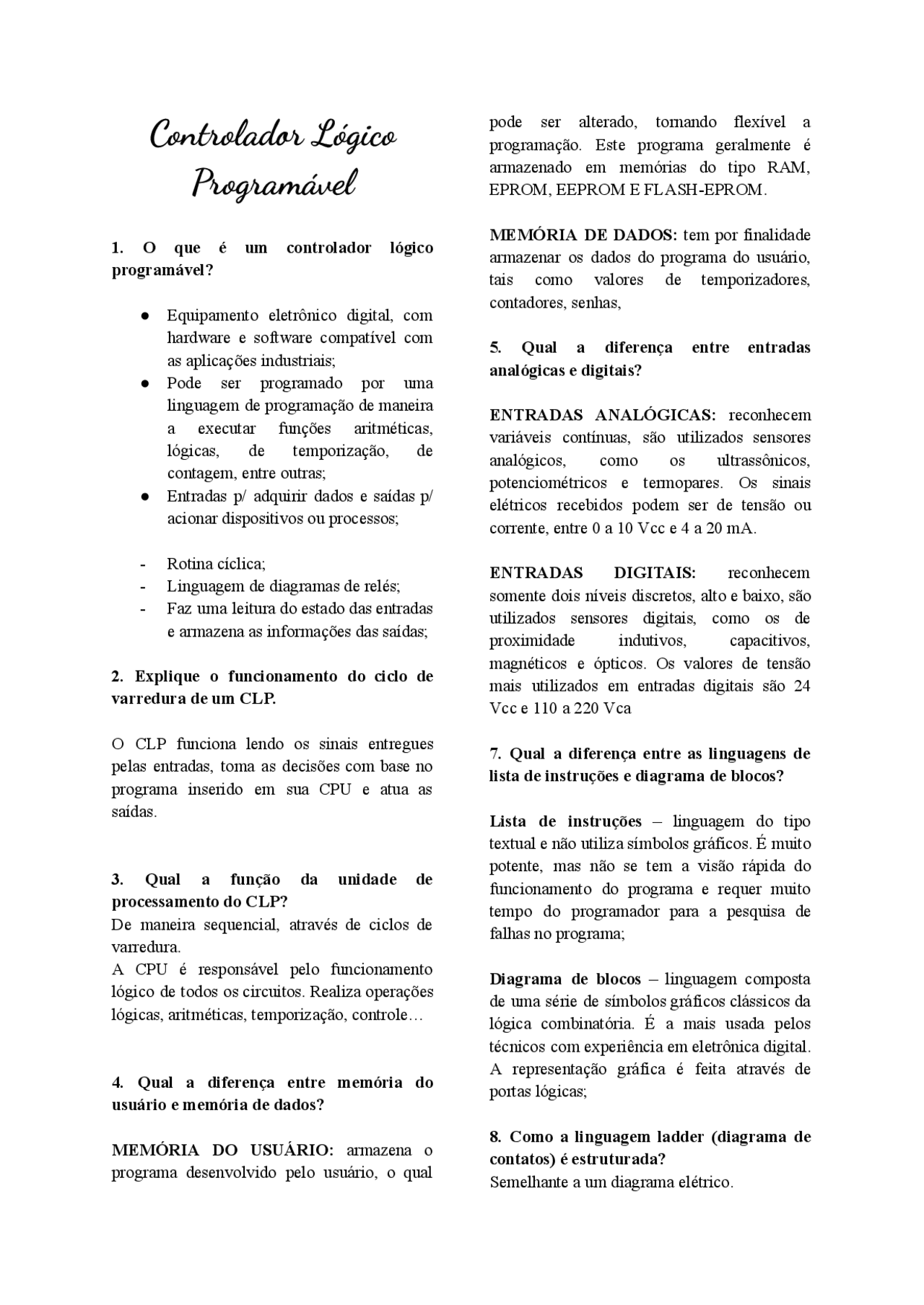

1. O que é um controlador lógico programável? ● Equipamento eletrônico digital, com hardware e software compatível com as aplicações industriais; ● Pode ser programado por uma linguagem de programação de maneira a executar funções aritméticas, lógicas, de temporização, de contagem, entre outras; ● Entradas p/ adquirir dados e saídas p/ acionar dispositivos ou processos; - Rotina cíclica; - Linguagem de diagramas de relés; - Faz uma leitura do estado das entradas e armazena as informações das saídas; 2. Explique o funcionamento do ciclo de varredura de um CLP. O CLP funciona lendo os sinais entregues pelas entradas, toma as decisões com base no programa inserido em sua CPU e atua as saídas. 3. Qual a função da unidade de processamento do CLP? De maneira sequencial, através de ciclos de varredura. A CPU é responsável pelo funcionamento lógico de todos os circuitos. Realiza operações lógicas, aritméticas, temporização, controle… 4. Qual a diferença entre memória do usuário e memória de dados? MEMÓRIA DO USUÁRIO: armazena o programa desenvolvido pelo usuário, o qual pode ser alterado, tornando flexível a programação. Este programa geralmente é armazenado em memórias do tipo RAM, EPROM, EEPROM E FLASH-EPROM. MEMÓRIA DE DADOS: tem por finalidade armazenar os dados do programa do usuário, tais como valores de temporizadores, contadores, senhas, 5. Qual a diferença entre entradas analógicas e digitais? ENTRADAS ANALÓGICAS: reconhecem variáveis contínuas, são utilizados sensores analógicos, como os ultrassônicos, potenciométricos e termopares. Os sinais elétricos recebidos podem ser de tensão ou corrente, entre 0 a 10 Vcc e 4 a 20 mA. ENTRADAS DIGITAIS: reconhecem somente dois níveis discretos, alto e baixo, são utilizados sensores digitais, como os de proximidade indutivos, capacitivos, magnéticos e ópticos. Os valores de tensão mais utilizados em entradas digitais são 24 Vcc e 110 a 220 Vca 7. Qual a diferença entre as linguagens de lista de instruções e diagrama de blocos? Lista de instruções – linguagem do tipo textual e não utiliza símbolos gráficos. É muito potente, mas não se tem a visão rápida do funcionamento do programa e requer muito tempo do programador para a pesquisa de falhas no programa; Diagrama de blocos – linguagem composta de uma série de símbolos gráficos clássicos da lógica combinatória. É a mais usada pelos técnicos com experiência em eletrônica digital. A representação gráfica é feita através de portas lógicas; 8. Como a linguagem ladder (diagrama de contatos) é estruturada? Semelhante a um diagrama elétrico.
Os diagramas de contatos são uma forma de programação de CLPs por meio de símbolos gráficos, representando contatos e bobinas. Os diagramas são compostos estruturalmente de duas linhas verticais e de linhas horizontais. Cada uma das linhas horizontais é uma sentença lógica onde os contatos são as entradas das sentenças, as bobinas (localizadas na extremidade direita) são as saídas e a associação dos contatos é a lógica. As ligações são os “fios” de interconexão entre as células da lógica ladder.
