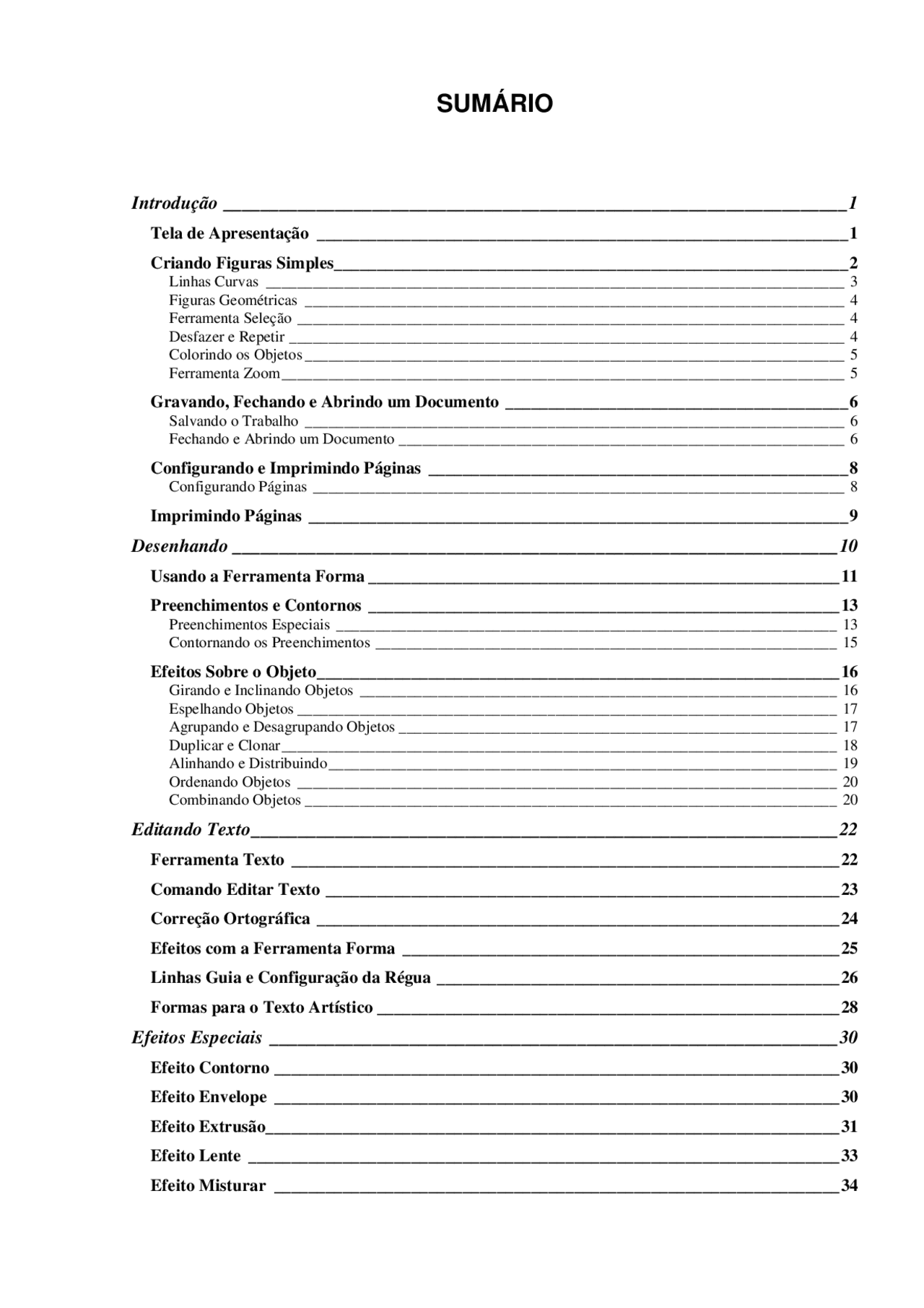

SUMÁRIO
- Introdução ___________________________________________________________________
- Tela de Apresentação ______________________________________________________________
- Criando Figuras Simples____________________________________________________________
- Linhas Curvas __________________________________________________________________________
- Figuras Geométricas _____________________________________________________________________
- Ferramenta Seleção ______________________________________________________________________
- Desfazer e Repetir _______________________________________________________________________
- Colorindo os Objetos _____________________________________________________________________
- Ferramenta Zoom ________________________________________________________________________
- Gravando, Fechando e Abrindo um Documento ________________________________________
- Salvando o Trabalho _____________________________________________________________________
- Fechando e Abrindo um Documento _________________________________________________________
- Configurando e Imprimindo Páginas _________________________________________________
- Configurando Páginas ____________________________________________________________________
- Imprimindo Páginas _______________________________________________________________
- Desenhando _________________________________________________________________
- Usando a Ferramenta Forma _______________________________________________________
- Preenchimentos e Contornos _______________________________________________________
- Preenchimentos Especiais ________________________________________________________________
- Contornando os Preenchimentos ___________________________________________________________
- Efeitos Sobre o Objeto _____________________________________________________________
- Girando e Inclinando Objetos _____________________________________________________________
- Espelhando Objetos _____________________________________________________________________
- Agrupando e Desagrupando Objetos ________________________________________________________
- Duplicar e Clonar _______________________________________________________________________
- Alinhando e Distribuindo _________________________________________________________________
- Ordenando Objetos _____________________________________________________________________
- Combinando Objetos ____________________________________________________________________
- Editando Texto _______________________________________________________________
- Ferramenta Texto ________________________________________________________________
- Comando Editar Texto ____________________________________________________________
- Correção Ortográfica _____________________________________________________________
- Efeitos com a Ferramenta Forma ___________________________________________________
- Linhas Guia e Configuração da Régua _______________________________________________
- Formas para o Texto Artístico ______________________________________________________
- Efeitos Especiais _____________________________________________________________
- Efeito Contorno __________________________________________________________________
- Efeito Envelope __________________________________________________________________
- Efeito Extrusão___________________________________________________________________
- Efeito Lente _____________________________________________________________________
- Efeito Misturar __________________________________________________________________
- Efeito PowerClip _________________________________________________________________
- Adicionar Perspectiva _____________________________________________________________
- Combinação de Efeitos ____________________________________________________________
- Esfera ________________________________________________________________________________
- Graduações Entre Duas Figuras ____________________________________________________________
- Sombra no Texto _______________________________________________________________________
- Texto Tridimensional em Perspectiva _______________________________________________________
- Figuras e Símbolos ___________________________________________________________
- Importando Figuras ______________________________________________________________
- Inserindo Símbolos _______________________________________________________________
CRIANDO FIGURAS SIMPLES
Se alguém lhe pedisse para fazer um desenho, com lápis e papel em mãos, qual seria a sua dificuldade? Bem, se existe alguma, ela continuará no CorelDraw. Mas tirando os desenhos de formas livre, encontramos diversos recursos que estão ao alcance de todos.
Abaixo encontramos a barra de ferramentas para desenhos com diversos botões e suas respectivas funções. Em seguida, utilizaremos algumas ferramentas para criarmos figuras simples.
Selecione a Ferramenta Mão Livre - dê um clique sobre o botão. Agora, arraste o ponteiro sobre a página para traçar uma linha, em seguida, solte o botão. Para obter linhas retas, dê um clique na posição inicial, logo após, leve o ponteiro até a posição final e dê outro clique. Faça algumas linhas retas e curvas para se familiarizar mais com esta ferramenta.
Podemos rapidamente apagar um ou mais desenhos usando a Ferramenta Seleção. Dê um clique sobre esta ferramenta, em seguida, clique sobre a linha de um determinado desenho para selecioná-lo, logo após, pressione a tecla Delete. Para apagar vários desenhos ao mesmo tempo, arraste o ponteiro de forma a envolver todas as linhas para selecioná-las, em seguida, pressione a tecla Delete.
Ainda falando sobre a Ferramenta Mão Livre , verifique que o botão, que representa a ferramenta, exibe um pequeno triângulo no canto inferior direito. Ao dar um clique sobre este triângulo, é exibido uma outra barra com outras ferramentas, esta barra é conhecida como menu adjunto.
LINHAS CURVAS
No menu adjunto da ferramenta Mão Livre, selecione a ferramenta Bézier , específica para criação de linhas curvas, e dê um clique em algum ponto da página para marcar o início da linha, clique em outro ponto mas não solte o botão do mouse, neste momento é traçado uma linha, arraste o ponteiro do mouse ao redor deste ponto e verifique a curvatura da linha - quanto mais você afasta o ponteiro do ponto, maior será a curva.
Depois de encontrar a curvatura desejada, solte o botão; clique em outro ponto e verifique que é mantida a seqüência da curvatura. Para interromper, clique sobre qualquer outra ferramenta.
Estas duas opções do menu Editar , estão disponíveis em diversos programas, tendo as mesmas funções, isto é, a opção Desfazer volta a última ação e a opção Repetir refaz a última ação desfeita. Como exemplo, selecione um objeto e, em seguida, pressione a tecla Delete para apaga-lo. Através da opção Desfazer, recupere o objeto excluído.
COLORINDO OS OBJETOS
Vamos agora aprender como colorir os objetos. Crie um desenho usando as ferramentas já estudadas, em seguida, selecione o objeto a ser colorido. Dê um clique sobre a cor desejada, na Paleta de Cores (parte inferior da tela), com o botão esquerdo para selecionar a cor de preenchimento, e com o botão direito para selecionar a cor de contorno.
Veja na figura a seguir, os locais para a remoção das cores e expansão da Paleta de Cores. As linhas são coloridas através do botão direito do mouse sobre a cor desejada.
FERRAMENTA ZOOM
A maioria das figuras que criamos foram relativamente grandes, considerando o fato de terem sido feitas sobre a página que é exibida em tamanho reduzido. Nós poderemos ampliar a visão e desenhar ou editar, sobre uma parte selecionada da página. Para obter a ampliação de uma determinada parte da página, basta arrastar o ponteiro sobre a região após selecionar a ferramenta Zoom.
Com esta ferramenta selecionada, o ponteiro passa para o formato de uma lupa. Um clique no botão esquerdo amplia, também, a visão na posição do ponteiro; com o botão direito, reduz a exibição da página.
GRAVANDO, FECHANDO E ABRINDO UM DOCUMENTO
SALVANDO O TRABALHO
Para gravar todo o trabalho feito, basta selecionar a opção Gravar do menu Arquivo. No quadro exibido, entre como o nome do arquivo e, em seguida, selecione o botão Salvar. Você também poderá salvar o seu trabalho através do botão Gravar da barra de ferramentas. O quadro de diálogo Gravar Desenho foi exibido porque o arquivo estava sendo salvo pela primeira vez, isto é, se você selecionar outra vez a opção gravar, o arquivo será salvo com as alterações feitas ou não, e nenhum quadro de diálogo será exibido.
FECHANDO E ABRINDO UM DOCUMENTO
Para fechar um arquivo que já foi salvo, isto é, já tem um nome, basta selecionar a opção Fechar do menu Arquivo. Ao usar esta opção, a página com os objetos desaparece e resta praticamente apenas duas opções para continuar a usar o programa. Se você selecionar o botão Novo da barra de ferramentas, uma nova página em branco é exibida para o início de um novo trabalho.
CONFIGURANDO E IMPRIMINDO PÁGINAS
CONFIGURANDO PÁGINAS
Quando carregamos o CorelDraw 6, é exibido uma página em branco possuindo layout padrão, isto é, basicamente as dimensões e orientação da página com valores pré- definidos. Este layout pode ser mudado facilmente, e estas modificações serão aplicadas a todas as páginas do documento.
Selecione a opção Configurar Página do menu Layout para termos acesso ao quadro de diálogo Configuração de Página. Neste quadro encontramos opções para o tamanho da página, cor do papel e outros recursos.
Através do menu Layout , você poderá acrescentar outras páginas, que terão o mesmo layout, ou apagar qualquer página, com exceção da página 1.
Para inserir uma ou mais páginas, selecione a opção Inserir Página do menu Layout. No quadro de diálogo exibido, entre com a quantidade a inserir e a posição - antes ou após a página atual.
Você também poderá inserir páginas através dos botões de controle de página. Veja na figura a seguir, outras opções sobre o controle de páginas.
Para excluir uma ou mais páginas, use a opção Excluir Página do menu Layout. Após selecione esta opção, será exibido o quadro de diálogo Excluir Página solicitando o intervalo de páginas a serem excluídas.
Quando uma página é excluída, todos os objetos pertencentes a esta página também serão excluídos, mas se desejar apagar uma determinada página e manter um ou mais objetos, basta move-los para fora dos limites da página, isto é, para a área de trabalho. Objetos localizados nesta área pertencem ao documento e podem ser transferidos para outras páginas, simplesmente arrastando-os.
IMPRIMINDO PÁGINAS
Como a maioria dos programas, o CorelDraw permite a impressão dos trabalhos em qualquer impressora instalada em seu sistema. Para imprimir o documento, selecione a opção Imprimir do menu Arquivo ou, o botão Imprimir da barra de ferramentas, ambas exibirão o quadro de diálogo Imprimir , escolha a impressora e a faixa de impressão e, em seguida, clique sobre o botão OK para iniciar a impressão.
Em estudos anteriores, vimos como criar figuras geométricas e traçar linhas de forma simples, nestas figuras acrescentamos preenchimento e contorno com as diversas cores disponíveis na Paleta de Cores. Agora, vamos avançar um pouco mais sobre este assunto e conhecer diversos recursos aplicados aos desenhos.
USANDO A FERRAMENTA FORMA
A ferramenta Forma , a segunda de cima para baixo da barra de ferramentas para desenhos, permite modificar a aparência das figuras, bastando para isto, arrastar o ponteiro quando estiver sobre um dos nós exibidos no contorno da figura.
Faça um retângulo usando a ferramenta apropriada, logo após, selecione a ferramenta Forma e arraste um dos nós do retângulo em direção ao centro da figura, como resultado, teremos os cantos arredondados na mesma proporção.
Com a ferramenta Elipse , poderemos obter Fatias arrastando o ponteiro para o interior do círculo, após selecionar o nó. Para criar Arcos , arraste o ponteiro na parte exterior do círculo após selecionar o nó.
Aplicando os recursos da ferramenta Forma sobre um polígono, obteremos uma impressionante quantidade de formas. Arraste um dos nós para o interior, exterior e ao redor da figura para ver o resultado.
Com relação ainda aos polígonos, nós podemos mudar as propriedades dando um duplo clique sobre a ferramenta Polígono. No quadro de diálogo Propriedades da Ferramenta , escolha o número de pontos, tipo e diferenciação para o novo padrão de polígonos, isto é, após estas modificações, todo polígono que for criado terá as características definidas no quadro Propriedades.
A seguir, temos três polígonos com o mesmo número de pontos mas com tipos diferenciados.
