BACHERALDO EM

CIÊNCIAS EXATAS E

TECNOLÓGICAS - BC&T

Desenho Técnico - CET

DOCENTE: IVANOÉ RODOWANSKI

2016-1 Março 2017

• (^) Cortes;
• (^) Corte total;
• (^) Meio corte;
• (^) Corte em desvio;
• (^) Corte parcial;

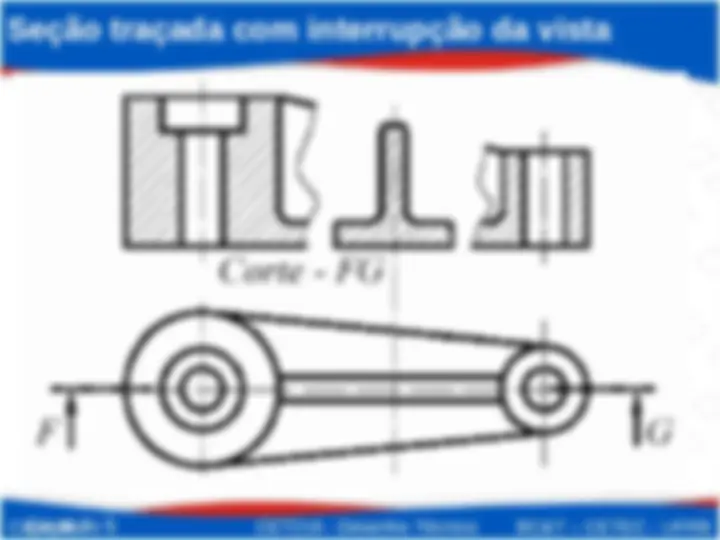

• (^) Seções;
• (^) Seção traçada sobre a vista;
• (^) Seção traçada fora da vista;
• (^) Exceções nas representações com corte
• (^) Hachuras
• (^) Rupturas Cortes e Seções

Definições: Vista Secionais

• (^) Quando a geometria da peça for mais complexa, deve-se representá-la por suas vistas secionais. Vistas secionais são obtidas quando se supõe a peça cortada por um plano secante convenientemente escolhido e removida a parte interposta entre o plano secante e o observador.

Cortes e Seções

• (^) Cortes Corte Total - Corte longitudinal - Corte transversal - Corte horizontal Meio Corte Corte em desvio Corte parcial Tipos

• (^) Corte total ou pleno (exemplo) Cortes e Seções

• (^) Corte total ou pleno (exemplo) Cortes e Seções

Meio Corte

• É geralmente empregado em peças

simétricas. O plano secante corta a

peça até o seu meio, onde fica

limitado pelo eixo de simetria.

Assim, apenas metade da peça é

representada em corte,

permanecendo a outra metade em

vista normal.

• (^) Exemplo Meio Corte

Meio Corte Figura 83. Peça cilíndrica com meio corte.

Corte em desvio ou Corte composto

• (^) É um caso particular do corte total. A peça é totalmente cortada, porém o plano secante muda de direção para poder mostrar detalhes situados fora do seu eixo principal.
• (^) Pode também ser definido pela combinação de dois ou mais planos secantes.

• (^) No papel fica: Corte em desvio ou Corte composto

Corte em desvio ou Corte composto Figura 85. Corte em desvio.

• (^) exemplo Corte Parcial

• (^) A peça e a sua representação no papel Cortes e Seções
