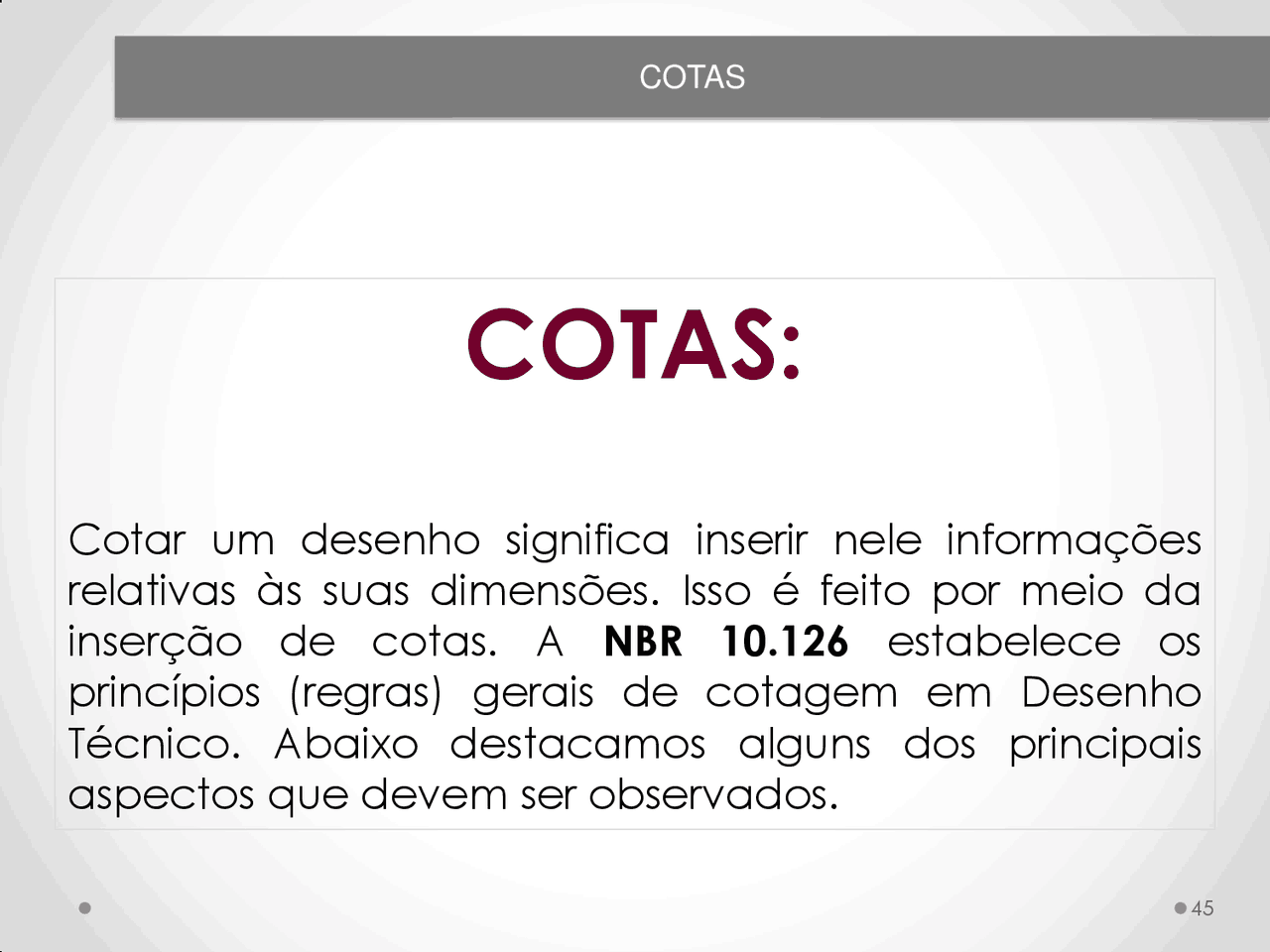

COTAS

COTAS:

Cotar um desenho significa inserir nele informações

relativas às suas dimensões. Isso é feito por meio da

inserção de cotas. A NBR 10.126 estabelece os

princípios (regras) gerais de cotagem em Desenho

Técnico. Abaixo destacamos alguns dos principais

aspectos que devem ser observados.

Descubra Notas de estudo de Desenho Técnico Universidade Federal de Alagoas (UFAL)

Documentos relacionados

Desenho de cotas Desenho de cotas Desenho de cotas Desenho de cotas Desenho de cotas

Cotas - Apostilas - Engenharia Aerospacial Part2

Cotas - Apostilas - Engenharia Aerospacial Part3

Tabela de cotas vermelhas

Aula sobre cotas no AutoCAD

Desenho Técnico - Cotas e angulação

Redação sobre cotas no Brasil

Slide O Sistema de Cotas

COTAS E TEXTOS E HACHURAS

Planta com cotas e simbolos

Tipos e Cotas em Engenharia Mecánica

Cotas das raízes de um polinômio

Pré-visualização parcial do texto

Baixe COTAS COTAS COTAS COTAS COTAS COTAS COTAS COTAS COTAS COTAS COTAS e outras Notas de estudo em PDF para Desenho Técnico, somente na Docsity!

COTAS

COTAS:

Cotar um desenho significa inserir nele informações

relativas às suas dimensões. Isso é feito por meio da

inserção de cotas. A NBR 10.126 estabelece os

princípios (regras) gerais de cotagem em Desenho

Técnico. Abaixo destacamos alguns dos principais

aspectos que devem ser observados.

COTAS - Dimensionamento

COTAS = DIMENSIONAMENTO

COTAS - Dimensionamento

As cotas devem ser distribuídas em todas as vistas;
Cada detalhe deve ser cotado uma única vez, na vista que melhor representar a sua forma;
Deve-se evitar cotar as linhas que representam arestas invisíveis;
Deve-se sempre evitar o cruzamento das linhas de cota;
A quantidade de cotas de um desenho deve informar todas as dimensões do objeto, não deixando dúvidas nem margem para a necessidade de futuros cálculos;
As cotas são sempre representativas das dimensões reais do objeto, independente da escala utilizada;
A caligra a utilizada na cotagem deve seguir as normas técnicas;
Uma dimensão cotada mais de uma vez no mesmo desenho é considerada um erro técnico.

COTAS - Dimensionamento

X

Traço oblíquo 45° Ângulo 15°

Linha de chamada ou auxiliar e de cota: deve ser utilizada linha estreita contínua.
Limite da linha de cota: a indicação do limite da linha de cota deve ser feito por meio de seta ou traço oblíquo. Os limites das linhas de cota são posicionados na interseção das linhas de chamadas com as linhas de cota.

COTAS - Dimensionamento

PROJETO DE ARQUITETURA

01. DEFINIÇÃO E OBEJTIVOS

02. NORMAS

03. DESENHOS COMPONENTES DO PROJETO DE ARQUITETURA

04. FORMATO E DIMENSÕES DO PAPEL

05. LEGENDA

06. CALIGRAFIA

07. ESCALA

08. COTAGEM

09. ENQUADRAMENTO

ESCALA

ESCALA = MEDIDA DO DESENHO

MEDIDA REAL

 Numerador (d) e denominador (D) têm que ter a mesma unidade de medida.

 Quanto MAIOR o denominador, MENOR será a escala.

D

ESCALA

TIPOS DE ESCALAS:

Escala real : Na escala real as medidas do desenho são iguais às medidas reais do objeto

ESCALA

TIPOS DE ESCALAS:

Escala de ampliação : as medidas do desenho são maiores que as medidas reais do objeto:

Ex: 2/1, 5/1, 10/1, 20/1, 50/

ESCALA

ESCALAS MAIS RECOMENDADAS:

 Escala de ampliação : 1/20: Para detalhamentos

 Escala de redução: 1/50 : Plantas ,cortes e fachadas ( Possível utilização de 1:75 e 1:100);

 Escala de redução: 1/200 : Planta de situação e implantação ;
