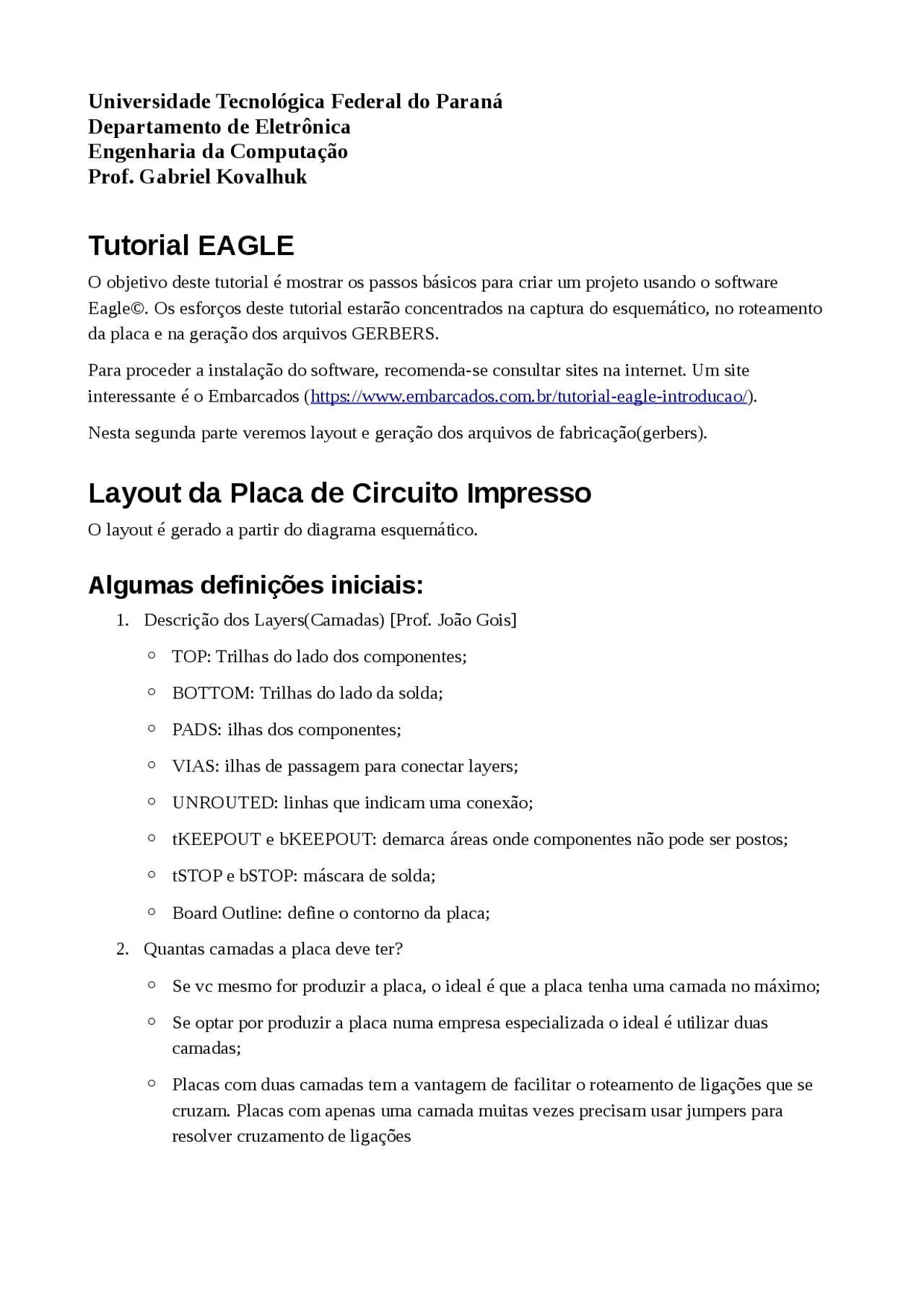

Universidade Tecnológica Federal do Paraná
Departamento de Eletrônica
Engenharia da Computação
Prof. Gabriel Kovalhuk
Tutorial EAGLE
O objetivo deste tutorial é mostrar os passos básicos para criar um projeto usando o software
Eagle©. Os esforços deste tutorial estarão concentrados na captura do esquemático, no roteamento
da placa e na geração dos arquivos GERBERS.
Para proceder a instalação do software, recomenda-se consultar sites na internet. Um site
interessante é o Embarcados (https://www.embarcados.com.br/tutorial-eagle-introducao/).
Nesta segunda parte veremos layout e geração dos arquivos de fabricação(gerbers).
Layout da Placa de Circuito Impresso
O layout é gerado a partir do diagrama esquemático.
Algumas definições iniciais:
1. Descrição dos Layers(Camadas) [Prof. João Gois]
◦TOP: Trilhas do lado dos componentes;
◦BOTTOM: Trilhas do lado da solda;
◦PADS: ilhas dos componentes;
◦VIAS: ilhas de passagem para conectar layers;
◦UNROUTED: linhas que indicam uma conexão;
◦tKEEPOUT e bKEEPOUT: demarca áreas onde componentes não pode ser postos;
◦tSTOP e bSTOP: máscara de solda;
◦Board Outline: define o contorno da placa;
2. Quantas camadas a placa deve ter?
◦Se vc mesmo for produzir a placa, o ideal é que a placa tenha uma camada no máximo;
◦Se optar por produzir a placa numa empresa especializada o ideal é utilizar duas
camadas;
◦Placas com duas camadas tem a vantagem de facilitar o roteamento de ligações que se
cruzam. Placas com apenas uma camada muitas vezes precisam usar jumpers para
resolver cruzamento de ligações
