Datasheet Solis S5-GR1P10K, inversor monofasico.
Tipologia: Resumos
1 / 2
Esta página não é visível na pré-visualização
Não perca as partes importantes!

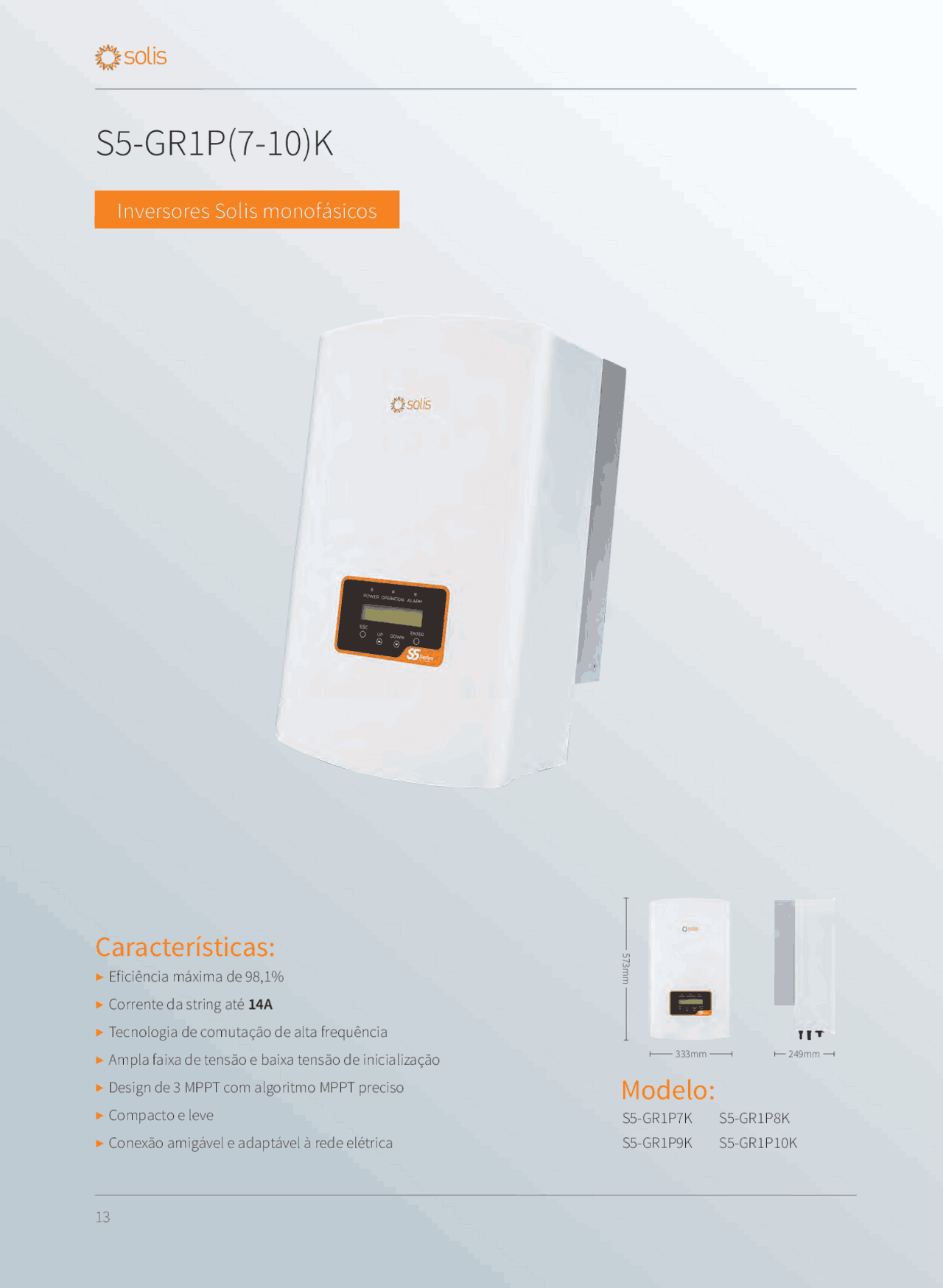

Inversores Solis monofásicos
▶ Eficiência máxima de 98,1%
▶ Corrente da string até 14A
▶ Tecnologia de comutação de alta frequência
▶ Ampla faixa de tensão e baixa tensão de inicialização
▶ Design de 3 MPPT com algoritmo MPPT preciso
▶ Compacto e leve
▶ Conexão amigável e adaptável à rede elétrica
Características:
Inversores Solis monofásicos
S5-GR1P(7-10)K
Inversores Solis monofásicos
S5-GR1P7K S5-GR1P8K S5-GR1P9K S5-GR1P10K
Modelo:
333mm 249mm
573mm
Folha de Dados Modelo S5-GR1P7K S5-GR1P8K S5-GR1P9K S5-GR1P10K Entrada CC Potência máxima de entrada 11.9 kW 13.6 kW 15.3 kW 17 kW Tensão máx de entrada 600 V Tensão nominal 330 V Tensão de partida 120 V Intervalo de tensão MPPT 100-500 V Corrente máx de entrada 14 A / 14 A / 14 A Corrente máx de curto-circuito 22 A / 22 A / 22 A MPPTs / Número de Entradas 3/ Saída CA Potência nominal de saída 7 kW 8 kW 9 kW 10 kW Potência máx de saída aparente 7.7kVA 8.8 kVA 9.9 kVA 10 kVA Potência máx de saída 7.7kW 8.8 kW 9.9 kW 10 kW Tensão nominal da rede 1/N/PE, 220 V / 230 V Frequência nominal da rede 50 Hz / 60 Hz Corrente nominal de saída da rede 31.8 A / 30.4 A 36.4 A / 34.8 A 40.9 A / 39.1 A 45.5 A / 43.5 A Corrente máx de saída 33.7 A 36.6 A 41.3 A 45.9 A Fator de potência > 0,99 (0,8 inicial - 0,8 atrasado) Harmônicas (THDi) <3% Eficiência Eficiência máxima 98.1% Eficiência EU 97.3% Eficiência MPPT >99.5% Proteção Proteção contra inversão de polaridade CC Sim Proteção contra curto-circuito Sim Proteção de sobrecorrente de saída Sim Proteção contra sobretensão Sim Monitoramento de rede Sim Proteção de ilhamento Sim Proteção de temperatura Sim Interruptor CC integrado Opcional Dados gerais Dimensões (LAP) 333573249 mm Peso 18 kg Topologia Sem Transformador Consumo próprio (noite) <1 W Faixa de temperatura ambiente de operação -25 ~ +60°C Umidade relativa 0-100% Grau de proteção (IP) IP Conceito de refrigeração Convecção natural Altitude máx de operação 4000 m Certificados de padrão de conexão da rede NBR 16149, NBR 16150, IEC 62116, IEC 61000-3-4/-5, IEC 61000-3-11/- Padrão de segurança / EMC IEC 62109-1/-2,IEC 61000-6-1/-2/-3/- Características Conexão CC Conectores MC Conexão CA Ficha de ligação rápida Tela LCD Comunicação RS485, Opcional: Wi-Fi, GPRS, USB
