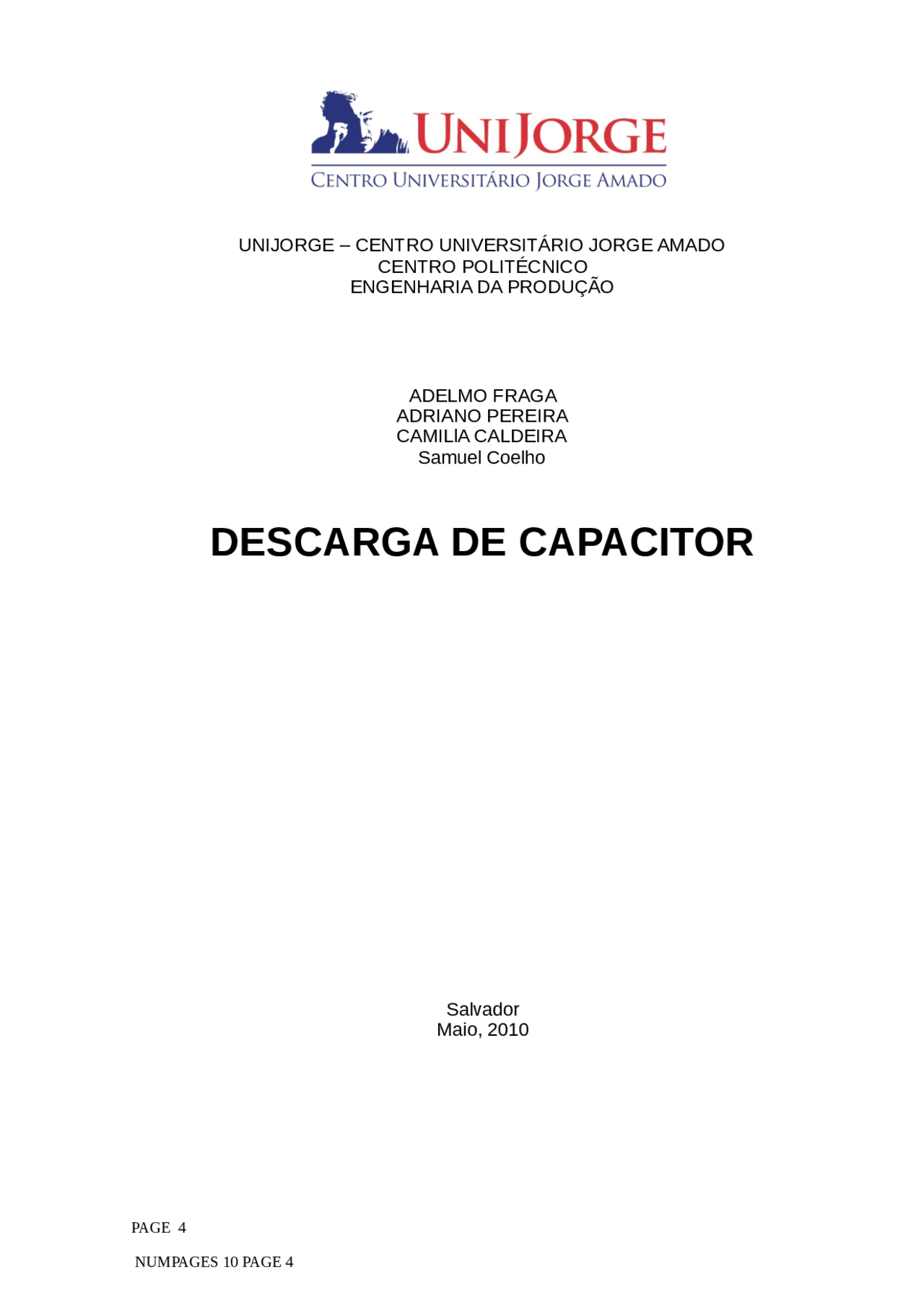

UNIJORGE – CENTRO UNIVERSITÁRIO JORGE AMADO
CENTRO POLITÉCNICO
ENGENHARIA DA PRODUÇÃO
ADELMO FRAGA
ADRIANO PEREIRA
CAMILlA CALDEIRA Samuel Coelho
DESCARGA DE CAPACITOR
Salvador Maio, 2010
PAGE 4
NUMPAGES 10 PAGE 4
UNIJORGE – CENTRO UNIVERSITÁRIO JORGE AMADO
CENTRO POLITÉCNICO
ENGENHARIA DA PRODUÇÃO
descarga de capacitor
Relatório de Experimento apresentado para avaliação da Disciplina Física Aplicada III do 3° semestre, do Curso de Engenharia da Produção, do Centro Universitário Jorge Amado, sob orientação do Prof. Clovis Andrade de Almeida.
Salvador Maio, 2010
PROCEDIMENTO EXPERIMENTAL 7
ANALISE DOS DADOS EXPERIMENTAIS 8
CONSIDERAÇÕES FINAIS 9
OBJETIVO
Compreender aspectos fundamentais sobre descarga de um capacitor através das resistências internas do multi-teste e do voltímetro analógico e assim mensurar o valor das tensões em função do tempo durante a descarga e visualizando o tempo de recarga do mesmo de acordo com o valor das resistências.
INTRODUÇÃO TEÓRICA
A capacidade de um capacitor armazenar carga elétrica é chamada de capacitância e sua unidade é o Farad. Um capacitor tem um Fared quando armazena um Coloumb ao ser aplicada uma diferença de potencial de 1 Volt.
1 Farad = 1 Coulomb/Volt
A carga de um capacitor pode ser descrita conforme a ilustração abaixo:
O capacitor descarregado inicialmente e a tensão está desconectada com a posição da chave “S” na ilustração. Ao ligar a chave “S” fechando o circuito a tensão irá carregar o capacitor e o que vai determinar a velocidade com que o mesmo será carregado é a tensão interna presente no voltímetro conforme a ilustração.
A descarga de um capacitor acontece quando a chave “S” volta a posição mostrada na ilustração acima e se os seus terminais forem conectados diretamente a descarga irá acontecer quase instantaneamente. Para evitar, conecta-se uma resistência de grande valor para que a mesma ocorra de forma mais lenta, podendo mensurar o potencial do capacitor em função do tempo.
Onde:
Vc = potencial do capacitor no tempo t. V0 = potencial do capacitor no tempo t = 0. R = resistência por onde se produz o processo de descarga. C = capacitância do capacitor.
MATERIAL UTILIZADO
Papel milimetrado com escala logarítmica 02 folhas
Capacitor de valor maior ou igual a 220 μF 01 unidade
Resistência de valor maior ou igual a 10 kΩ 01 unidade
Fio flexível com revestimento vermelho, com terminações tipo banana/jacaré 01 conjunto
Fio flexível com revestimento preto, com terminações tipo banana/jacaré 01 conjunto
Chave liga-desliga 01 unidade
PROCEDIMENTO EXPERIMENTAL
Conectar o capacitor fixado na placa de conexões em série com o voltímetro representado na figura:
Em seguida mensurar com o voltímetro analógico a queda de tensão em função do tempo enquanto o capacitor descarrega. O capacitor estava recebendo uma d.d.p. de 9V. Como a resistência interna do voltímetro é pequena a descarga do capacitor ocorreu de forma rápida e seus valores depois de trinta segundos forma próximos de zero.
A partir de 40 segundos as tensões enquanto o capacitor descarregava são aproximadamente zero. A tensão de armazenamento no capacitor devido a resistência de 10KΩ foi de 6V.
O potencial inicial do capacitor é o mesmo valor da d.d.p. liberada pela fonte que é de 9V.
Quando se aplica uma d.d.p. o capacitor adquire uma determinada tensão, porem ao desligar a chave ele não se descarrega totalmente fazendo com que a variação dos primeiros 20 segundos seja mais rápida que os últimos 20 segundos.
Valor de V 0 caso a capacitância fosse o dobro:
q = C.V 0
q = 2C.V (^0)
1,98x10-3^ = 2(220)x10-6.V 0
V 0 = 1,98x10-3/440x10 -
V 0 = 4,5x10 -
Quantidade de energia acumulado no capacitor nos tempos:
t = 0 E = 1/2 .C.V² E = 0
t = 20 E = 1/2x220x10-6x(8,32)² E = 7,61446x10-3^ J
t = 40 E = 1/2x220x10-6x(7,70)² E = 6,521x10 -3^ J
t = 80 E = 1/2x220x10-6x(6,55)² E = 4,719x10 -3^ J
CONSIDERAÇÕES FINAIS
Com base no experimento foi possível observar que o valor da resistência é fundamental para a descarga do capacitor. Quando utilizado o voltímetro analógico a descarga foi rápida por que a resistência interna do mesmo é muito pequena, porem quando utilizado o multi-teste foi possível notar que o capacitor descarrega de forma mais lenta por causa da alta resistência interna do mesmo. Durante o experimento foi observado que quando o capacitor foi colocado em curto com o uso de um fio a descarga foi quase imediata por causa da baixa resistência do fio.
REFERÊNCIAS
[1] Disponível em: < http://ivairsouza.com/capacitor1-site.html>
