Componentes
Respeite o Meio Ambiente.
Imprima somente o ne-
cessário
Atenção
Preserve a escala
Quando for imprimir, use
folhas A4 e desabilite a
função “Fit to paper”
Página
1/2
Revisão
Data
6
30/06/10

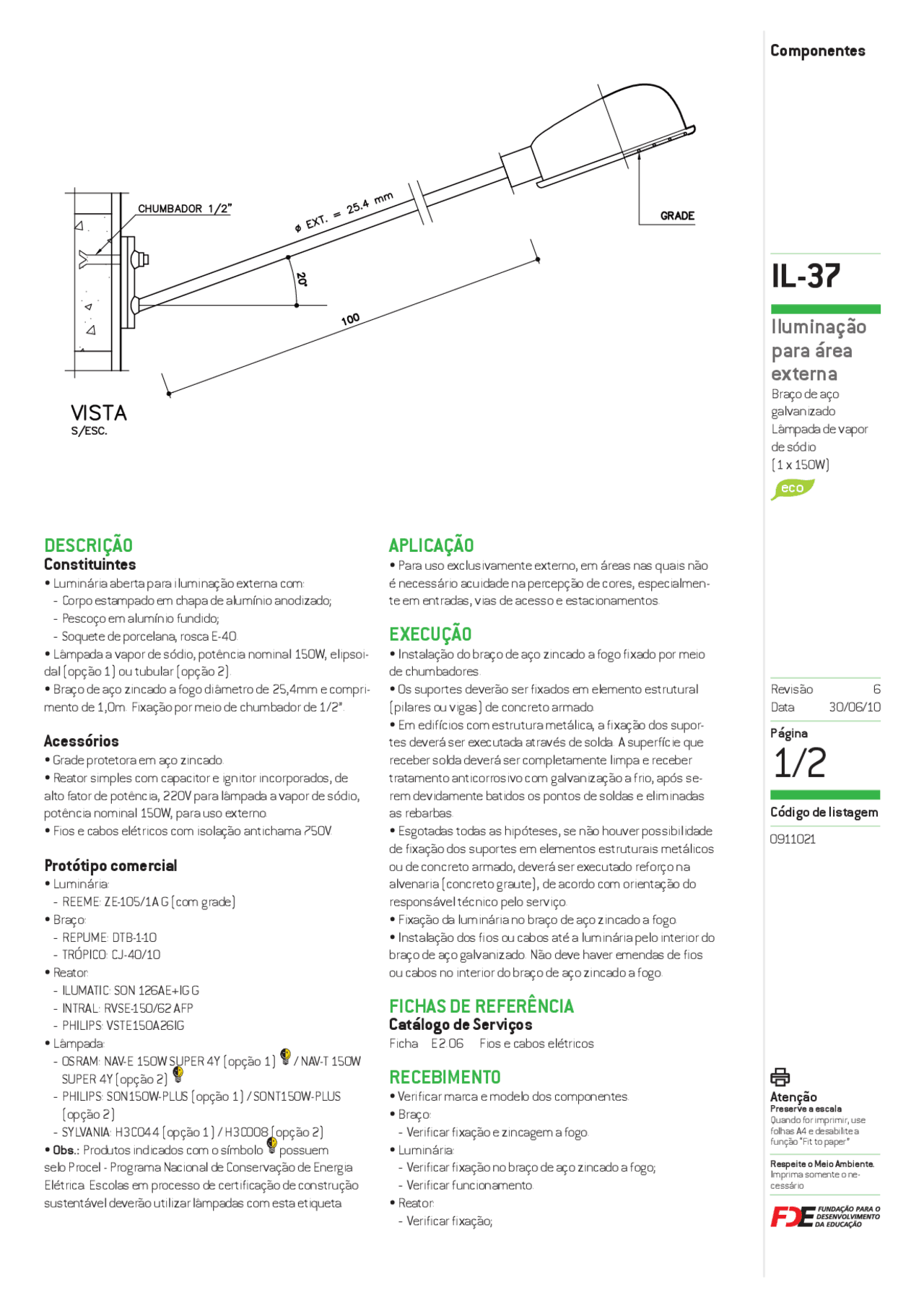

IL-37
Iluminação
para área
externa
Braço de aço
galvanizado
Lâmpada de vapor
de sódio
(1 x 150W)
Código de listagem
0911021
eco
DESCRIÇÃO
Constituintes
•Luminária aberta para iluminação externa com:
-Corpo estampado em chapa de alumínio anodizado;
-Pescoço em alumínio fundido;
-Soquete de porcelana, rosca E-40.
•Lâmpada a vapor de sódio, potência nominal 150W, elipsoi-
dal (opção 1) ou tubular (opção 2).
•Braço de aço zincado a fogo diâmetro de 25,4mm e compri-
mento de 1,0m. Fixação por meio de chumbador de 1/2”.
Acessórios
•Grade protetora em aço zincado.
•Reator simples com capacitor e ignitor incorporados, de
alto fator de potência, 220V para lâmpada a vapor de sódio,
potência nominal 150W, para uso externo.
•Fios e cabos elétricos com isolação antichama 750V.
Protótipo comercial
•Luminária:
-REEME: ZE-105/1A G (com grade)
•Braço:
-REPUME: DTB-1-10
-TRÓPICO: CJ-40/10
•Reator:
-ILUMATIC: SON 126AE+IG G
-INTRAL: RVSE-150/62 AFP
-PHILIPS: VSTE150A26IG
•Lâmpada:
-OSRAM: NAV-E 150W SUPER 4Y (opção 1) / NAV-T 150W
SUPER 4Y (opção 2)
-PHILIPS: SON150W-PLUS (opção 1) / SONT150W-PLUS
(opção 2)
-SYLVANIA: H3C044 (opção 1) / H3C008 (opção 2)
•Obs.: Produtos indicados com o símbolo possuem
selo Procel - Programa Nacional de Conservação de Energia
Elétrica.Escolasemprocessodecertificaçãodeconstrução
sustentável deverão utilizar lâmpadas com esta etiqueta.
APLICAÇÃO
•Para uso exclusivamente externo, em áreas nas quais não
é necessário acuidade na percepção de cores, especialmen-
te em entradas, vias de acesso e estacionamentos.
EXECUÇÃO
•Instalaçãodobraçodeaçozincadoafogofixadopormeio
de chumbadores.
•Ossuportesdeverãoserfixadosemelementoestrutural
(pilares ou vigas) de concreto armado.
•Emedifícioscomestruturametálica,afixaçãodossupor-
tes deverá ser executada através de solda. A superfície que
receber solda deverá ser completamente limpa e receber
tratamento anticorrosivo com galvanização a frio, após se-
rem devidamente batidos os pontos de soldas e eliminadas
as rebarbas.
•Esgotadas todas as hipóteses, se não houver possibilidade
defixaçãodossuportesemelementosestruturaismetálicos
ou de concreto armado, deverá ser executado reforço na
alvenaria (concreto graute), de acordo com orientação do
responsável técnico pelo serviço.
•Fixação da luminária no braço de aço zincado a fogo.
•Instalaçãodosfiosoucabosatéalumináriapelointeriordo
braçodeaçogalvanizado.Nãodevehaveremendasdefios
ou cabos no interior do braço de aço zincado a fogo.
FICHAS DE REFERÊNCIA
Catálogo de Serviços
Ficha E2.06 Fios e cabos elétricos
RECEBIMENTO
•Verificarmarcaemodelodoscomponentes.
•Braço:
-Verificarfixaçãoezincagemafogo.
•Luminária:
-Verificarfixaçãonobraçodeaçozincadoafogo;
-Verificarfuncionamento.
•Reator:
-Verificarfixação;
