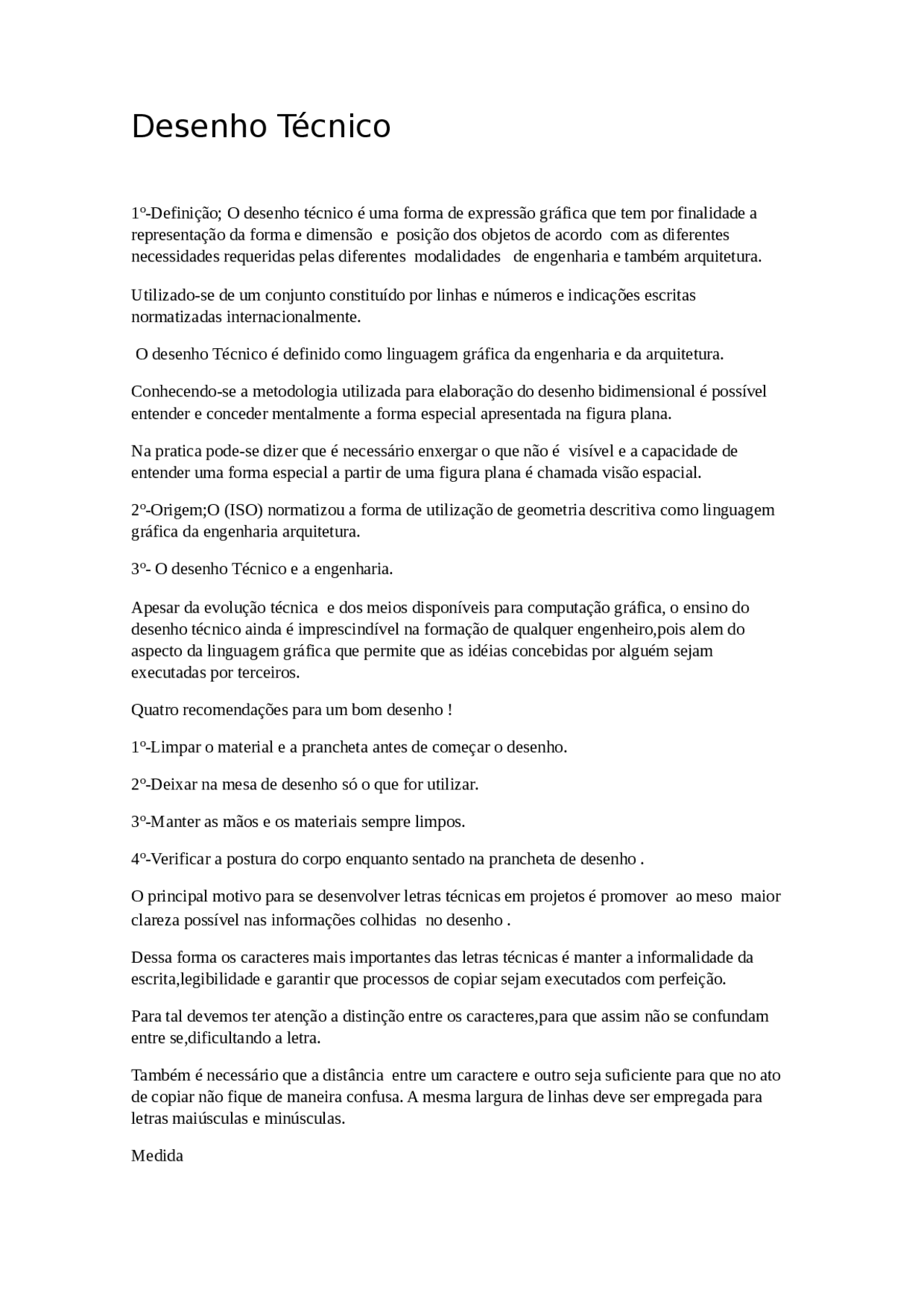

bg1
Desenho Técnico
1º-Definição; O desenho técnico é uma forma de expressão gráfica que tem por finalidade a
representação da forma e dimensão e posição dos objetos de acordo com as diferentes
necessidades requeridas pelas diferentes modalidades de engenharia e também arquitetura.
Utilizado-se de um conjunto constituído por linhas e números e indicações escritas
normatizadas internacionalmente.
O desenho Técnico é definido como linguagem gráfica da engenharia e da arquitetura.
Conhecendo-se a metodologia utilizada para elaboração do desenho bidimensional é possível
entender e conceder mentalmente a forma especial apresentada na figura plana.
Na pratica pode-se dizer que é necessário enxergar o que não é visível e a capacidade de
entender uma forma especial a partir de uma figura plana é chamada visão espacial.
2º-Origem;O (ISO) normatizou a forma de utilização de geometria descritiva como linguagem
gráfica da engenharia arquitetura.
3º- O desenho Técnico e a engenharia.
Apesar da evolução técnica e dos meios disponíveis para computação gráfica, o ensino do
desenho técnico ainda é imprescindível na formação de qualquer engenheiro,pois alem do
aspecto da linguagem gráfica que permite que as idéias concebidas por alguém sejam
executadas por terceiros.
Quatro recomendações para um bom desenho !
1º-Limpar o material e a prancheta antes de começar o desenho.
2º-Deixar na mesa de desenho só o que for utilizar.
3º-Manter as mãos e os materiais sempre limpos.
4º-Verificar a postura do corpo enquanto sentado na prancheta de desenho .
O principal motivo para se desenvolver letras técnicas em projetos é promover ao meso maior
clareza possível nas informações colhidas no desenho .
Dessa forma os caracteres mais importantes das letras técnicas é manter a informalidade da
escrita,legibilidade e garantir que processos de copiar sejam executados com perfeição.
Para tal devemos ter atenção a distinção entre os caracteres,para que assim não se confundam
entre se,dificultando a letra.
Também é necessário que a distância entre um caractere e outro seja suficiente para que no ato
de copiar não fique de maneira confusa. A mesma largura de linhas deve ser empregada para
letras maiúsculas e minúsculas.
Medida
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Desenho Técnico e outras Notas de estudo em PDF para Agronomia, somente na Docsity!

Desenho Técnico

1º-Definição; O desenho técnico é uma forma de expressão gráfica que tem por finalidade a representação da forma e dimensão e posição dos objetos de acordo com as diferentes necessidades requeridas pelas diferentes modalidades de engenharia e também arquitetura. Utilizado-se de um conjunto constituído por linhas e números e indicações escritas normatizadas internacionalmente. O desenho Técnico é definido como linguagem gráfica da engenharia e da arquitetura. Conhecendo-se a metodologia utilizada para elaboração do desenho bidimensional é possível entender e conceder mentalmente a forma especial apresentada na figura plana. Na pratica pode-se dizer que é necessário enxergar o que não é visível e a capacidade de entender uma forma especial a partir de uma figura plana é chamada visão espacial. 2º-Origem;O (ISO) normatizou a forma de utilização de geometria descritiva como linguagem gráfica da engenharia arquitetura. 3º- O desenho Técnico e a engenharia. Apesar da evolução técnica e dos meios disponíveis para computação gráfica, o ensino do desenho técnico ainda é imprescindível na formação de qualquer engenheiro,pois alem do aspecto da linguagem gráfica que permite que as idéias concebidas por alguém sejam executadas por terceiros. Quatro recomendações para um bom desenho! 1º-Limpar o material e a prancheta antes de começar o desenho. 2º-Deixar na mesa de desenho só o que for utilizar. 3º-Manter as mãos e os materiais sempre limpos. 4º-Verificar a postura do corpo enquanto sentado na prancheta de desenho. O principal motivo para se desenvolver letras técnicas em projetos é promover ao meso maior clareza possível nas informações colhidas no desenho. Dessa forma os caracteres mais importantes das letras técnicas é manter a informalidade da escrita,legibilidade e garantir que processos de copiar sejam executados com perfeição. Para tal devemos ter atenção a distinção entre os caracteres,para que assim não se confundam entre se,dificultando a letra. Também é necessário que a distância entre um caractere e outro seja suficiente para que no ato de copiar não fique de maneira confusa. A mesma largura de linhas deve ser empregada para letras maiúsculas e minúsculas. Medida

As medidas de expressão,valores referentes a um objeto de estudo,logo,sua representação do atributo interesses,sendo este,linear a espacial.Medidas linear referi-se a dimensões simples de um determinado objeto. (lado de um quadrado,profundidade de um cubo,altura da casa, entre outros)e medidas espaciais lineares, observa a unidade de medida usada para atribuir ao objeto suas características dimensionais. Existem outros sistemas de medidas,porém o método e suas derivações é o mais usado,sendo considerado o sistema universal de medidas.Ao representarmos medidas especiais,usamos o sistema universal e representamos na forma de potência ,sendo potências cúbicas representações de volume e potências quadradas,representações. RESTAS- As retas constituem grande parte dos desenhos técnicos e se apresentam na forma de retas paralelas,retas perpendiculares e retas tangentes.Retas paralelas constituem em retas que seguem de forma que nunca de cruzam uma com a outra.Reatas perpendiculares se cruzam formando um ângulo de 90º.Retas tangentes tocam uma circunferência, ou uma curva em um ponto.

A b

(Km - Hm - Dam - m - Dm - Cm - mm) 1º-Milímetros(mm) – (0,001m) 2°-Centímetro(Cm) – (0,01 m) 3º-Decímetro(Dm) – (0,1m) 4º-Metro (m) – (1m) 5º-Decametro ( Dam) – (10m) 6º-Hectômetro (Hm0 – (100m) 7º-Quilometro Km) – (1000m) Métodos para cálculo de Áreas. 1º- Introdução As figuras geométricas podem ser representadas de varias formas sendo estas de formas regulares e formas irregulares. Para o caso de figuras regulares existem provações matemáticas que facilitam encontrar a área por simples formula. A área =() A

x=1440 X= y=3720 Y=

x+1450 x= y=3625 y=

Neste método deve-se construir uma matriz a primeira seguinte forma; Repetindo a primeira linha após a última, e com a diagonal principal depois multiplicada,seja subtraída da diagonal secundária, e o resultado (determinante) será dividido por dois. 1440 3720 1550 3750 1450 3624 1565 3640 1440 3720 [91440.3750) =(1550.3624)...(1565.3720)]-[(3720.1550)=(3750.1450)... (3640.1440)]/ 2+11812m² Escalas usadas em desenho técnico 1º-Definição; È a relação entre a medida de um objeto ou lugar representado no papel e sua medida real. È a razão constate entre duas figuras homólogas e semelhantes entre si.

L L

Para tal,devem obedecer duas condições; 1º-Os lados correspondentes devem ter a mesma razão de semelhança.

2º-Os ângulos correspondentes devem ser iguais. A escala é utilizada para evitar distorções e manter a proporcionalidade entre o desenho e o tamanho real do objeto. E= d Desenho mapa D Desenho Real

Escala 2º- Relação do desenho Real
