A cor da Área Gráfica (Layout, Área de Comandos , Block editor) todas esta
configurações vem com a cor do fundo padrão Branco como vemos na TELA
GRÁFICA acima.
CURSOR DE MIRA
OPÇÃO RIBBONS
PICKBOX (USADO PARA SELECIONAR OBJETO)
BARRA DE STATUS
AREA DE COMANDOS
MODEL AREA DE DESENHO E ESPAÇO DE PLOTAGEM
LAYOUT ESPAÇO DE PLOTAGEM
BARRA DE ROLAGEM
WORKSPACES LIST: Mostra a lista de ambientes de trabalho
SÍMBOLO DE UCS
ÁREA GRAFICA

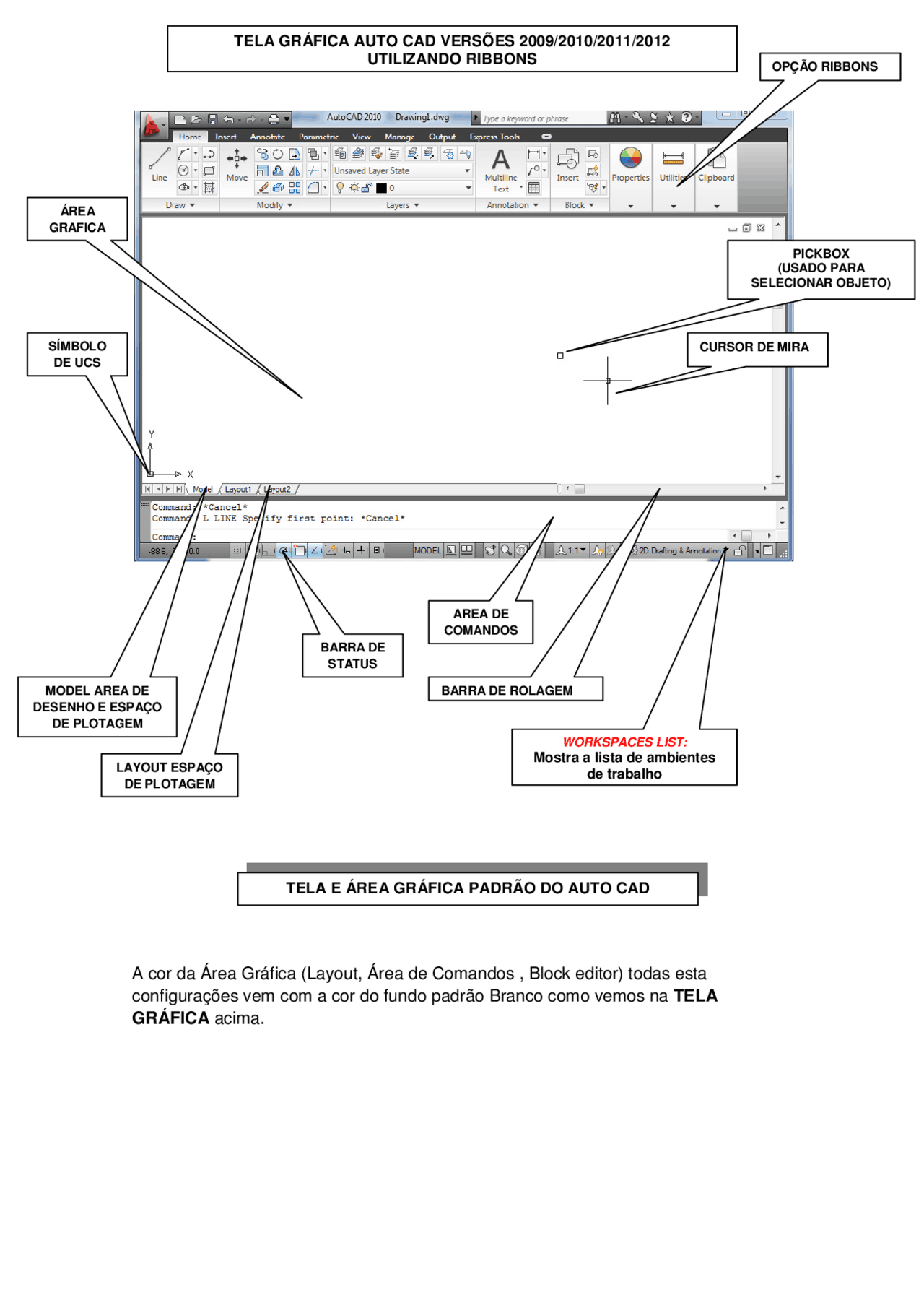

TELA E ÁREA GRÁFICA PADRÃO DO AUTO CAD
TELA GRÁFICA AUTO CAD VERSÕES 2009/2010/2011/
UTILIZANDO RIBBONS
Para acessar a janela de configuração temos (2) opção; (1) OPÇÃO click com o Botão direito do seu mouse, surgira uma janela como mostra exemplo acima escolha OPTIONS ; (2) OPÇÃO digite OP no seu teclado também surgira esta janela em seguida clik na aba DISPLAY.
CONFIGURANDO A INTERFACE DO AUTO CAD E O AMBIENTE DE TRABALHO
Esta opção
EM SEGUIDA CLICK NESTA ABA
Modificando A Opção De Salvar os Desenhos
O AUTO CAD vem com a Configuração na versão 2010 para salvar os desenhos , Clicando na ABA Open and Save na Opção Save as: Altere para Autocad 2000 e Clik em OK.
Nota: Alterando esta configuração você poderá abrir os Desenhos em qualquer versão.
Tela Pronta Após Efetuar as Configurações
Opção Com icones
Opção Com Menus
Mudar o Modo de Apresentação das Ferramentas de Desenho na Barra de Status
A barra de status pode assumir duas formas de apresentação
NOTA: ESTA INTERFACE ESTA COM A TELA RIBBONS E BARRA DE STATUS
Valores de
coordenadas Ferramentas de
desenhos
BARRA DE STATUS DO APLICATIVOS
Para Alterar a barra de status clik com o botão direito do mouse sobre a barra e altere a opção de Use Icons para menus.
OPÇÕES DO OSNAP – BARRA DE FERRAMENTAS
Endpoint(extremidade) Busca a extremidade mais próxima da linha clicada. Midpoint(meio) Busca o ponto médio da linha clicada. Center(centro) Busca o centro de arcos e circulos.
Node(ponto) Busca um ponto na tela (criado pelo comando point). Quadrant(quadrante) Busca o quadrante de arcos e linhas. Intersection(intersecção) Busca a intersecção entre duas linhas.
Extension(extensão) Cria a extensão imaginaria de uma reta ou arco. Insertion(inserção) Busca o ponto de inserção de textos,blocos e atributos. Perpendicular(perpendicular) Busca uma linha perpendiculara outra já desenhada.
Tangent(tangente) Busca a tangente entre um arco ou circulo. Nearest(mais próximo) Busca um ponto qualquer em cima de uma linha. Apparent intersection(intersecção aparente)
Busca uma intersecção aparente; duas linhas que estejam aparentemente se cruzando, mas que , numa visusalização tri-Cotaal,percebe que não se cruzam. Parallel(paralela) Cria uma linha paralela à outra já desenhada.
Ferramenta de precisão que busca um ponto geométrico de um desenho, bastando clicar em um
ponto próximo ao desejado.
Configurando os Comandos de Precisão
Nota: Para habilitar as janelas acima digite (DS) Enter, depois é só seguir exemplo acima e configurar, para que os comandos de precisão funcionem corretamente na barra de status a ABA (OSNAP) tem que estar habilitada.
ALTERANDO A INTERFACE PARA DESENHAR EM
PERSPECTIVA ISOMÉTRICA
Nota: Para habilitar a janela Drafting Settings (configurações de desenho) digite (DS) Enter, depois
na ABA (Polar Tracking) mude o Ângulo de45º para 30º, e na ABA (Snap and Grid) na Opção
(Snap Type) de Rectangular snap ,habilitar Isometric snap, Após desenhar em perspectiva
isométrica volte para a configuração padrão (Rectangular snap) e o ângulo 45º.
TOOLBAR (DRAW) COMANDOS PARA CRIAÇÀO DE DESENHOS.^ TOOLBAR (MODIFY) COMANDOS PARA MODIFICAÇÃO DE^ OBJETOS. TOOLBAR (
DIMENSION
) COMANDOS PARA
DIMENSIONAMENTO
DOS DESENHOS
TOOLBAR (
OBJECT SNAP
) COMANDOS PARA
REFERÊNCIA DOS
PONTOS DE PRECISÃO DOS DESENHOS
TOOLBAR (
TEXT
) COMANDOS PARA
CRIAÇÃO DE TEXTOS E
EDIÇÃO DO MESMO. TOOLBAR (
VIEWPORTS
)^ ONDE CRIAMOS JANELAS DE VPORTS
(JANELAS INDIVIDUAIS PARA ESCALA). OPÇÃO LAYOUT
TOOLBAR (
WORKSPACES
)^ ONDE SALVAMOS E ALTERAMOS
O AMBIENTE DO AUTOCAD.
TOOLBAR (ZOOM) COMANDOS DE VISUALIZAÇÃO
TOOLBAR (INQUIRY) COMANDO PARA INFORMAÇÃO DOS OBJETOS
EXEMPLO FINAL DE UMA TELA CONFIGURADA PRONTA PARA USO
