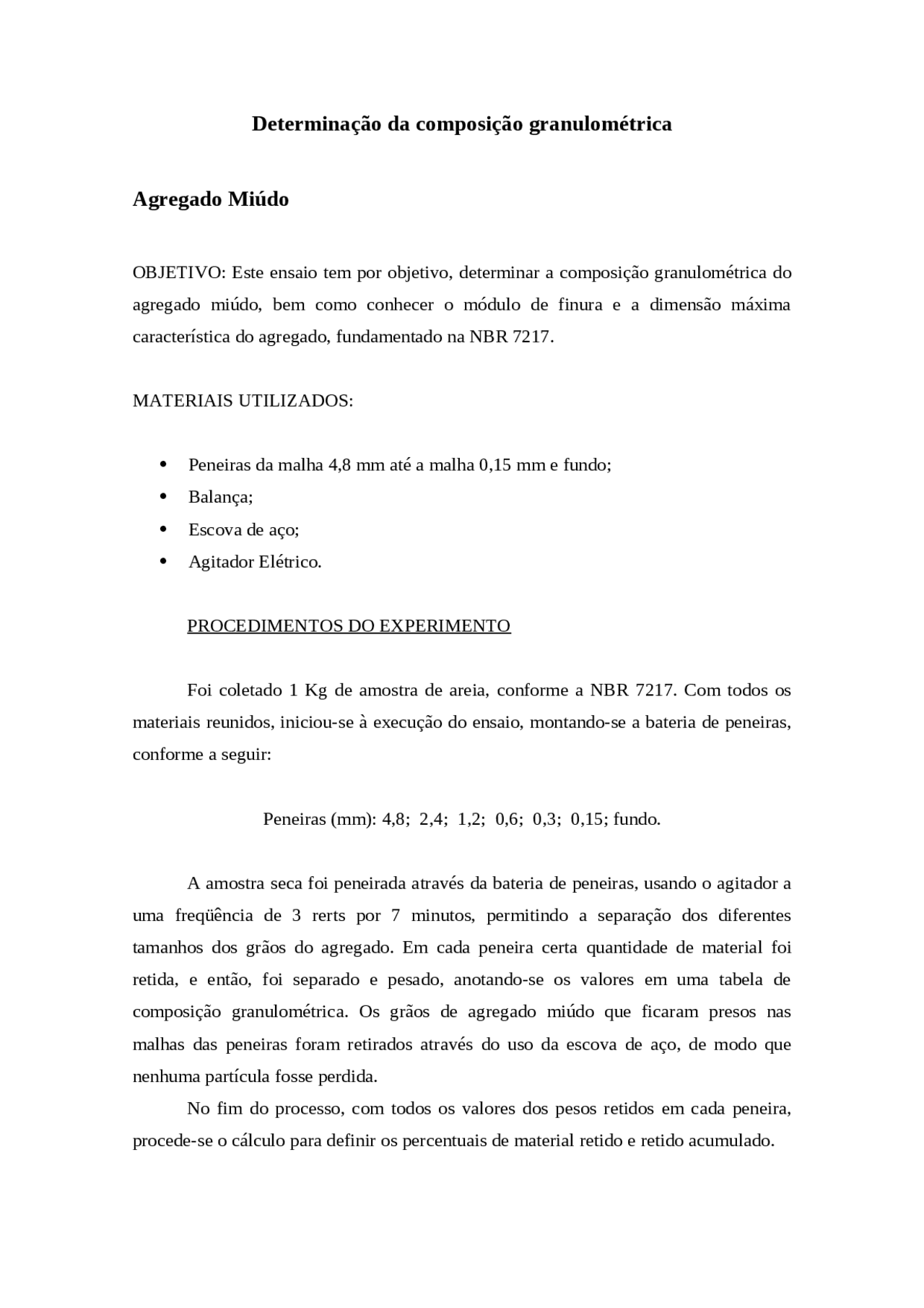

Determinação da composição granulométrica
Agregado Miúdo
OBJETIVO: Este ensaio tem por objetivo, determinar a composição granulométrica do agregado miúdo, bem como conhecer o módulo de finura e a dimensão máxima característica do agregado, fundamentado na NBR 7217. MATERIAIS UTILIZADOS: Peneiras da malha 4,8 mm até a malha 0,15 mm e fundo; Balança; Escova de aço; Agitador Elétrico. PROCEDIMENTOS DO EXPERIMENTO Foi coletado 1 Kg de amostra de areia, conforme a NBR 7217. Com todos os materiais reunidos, iniciou-se à execução do ensaio, montando-se a bateria de peneiras, conforme a seguir: Peneiras (mm): 4,8; 2,4; 1,2; 0,6; 0,3; 0,15; fundo. A amostra seca foi peneirada através da bateria de peneiras, usando o agitador a uma freqüência de 3 rerts por 7 minutos, permitindo a separação dos diferentes tamanhos dos grãos do agregado. Em cada peneira certa quantidade de material foi retida, e então, foi separado e pesado, anotando-se os valores em uma tabela de composição granulométrica. Os grãos de agregado miúdo que ficaram presos nas malhas das peneiras foram retirados através do uso da escova de aço, de modo que nenhuma partícula fosse perdida. No fim do processo, com todos os valores dos pesos retidos em cada peneira, procede-se o cálculo para definir os percentuais de material retido e retido acumulado.
O percentual retido acumulado em relação a cada peneira da série utilizada, forneceu os dados para a definição da curva granulométrica do agregado miúdo em estudo. Também foram definidos o módulo de finura e o diâmetro máximo do agregado. AVALIAÇÃO DOS RESULTADOS DESCRIÇÃO: Realizados todos os processos de execução do ensaio, conforme defini a NBR 7217 da ABNT, foram obtidos os resultados a seguir: Peneiras (mm) Material retido (g) Percentual retido (%) Porcentual retido acumulado (%) 4,80 215,00 21,5 21, 2,40 262,00 26,2 47, 1,20 262,00 26,2 73, 0,60 193,00 19,3 93, 0,30 40,00 4,0 97, 0,15 16,00 1,6 98, fundo 4,00 4,0 100, O módulo de finura foi obtido somando-se as percentagens retidas acumuladas e dividindo o somatório por 100, o qual resultou Módulo de finura = 5,32. O diâmetro máximo do agregado miúdo foi definido como a malha da peneira na qual ficou retido o percentual acumulado igual o imediatamente inferior a 5%, o que resultou no Diâmetro máximo aproximado de 4,8 mm. CONCLUSÃO: Na descrição dos resultados, chegou-se a conclusão de que a amostra possui características granulométricas indefinidas, apresentando valores aproximados de: Modulo de finura = 5, Diâmetro máximo = 4,8 mm
peneira, procedeu-se o cálculo na tabela de composição granulométrica, definindo-se os percentuais de material retido e retido acumulado. Também foi defindo o módulo de finura e o diâmetro máximo do agregado. AVALIAÇÃO DOS RESULTADOS DESCRIÇÃO: Realizados todos os procedimentos de execução de ensaio, conforme defini a NBR 7217 da ABNT, foram obtidos os resultados a seguir: Peneiras (mm) Material retido (g) Percentual retido (%) Porcentual retido acumulado (%) 31,5 0,0 0,0 0, 25 0,0 0,0 0, 19 34,0 1,70 1, 12,5 1126,0 56.3 58, 9,5 469,0 23,45 81, 6,3 267,0 13,85 95, Fundo 94,0 4,70 100, O diâmetro máximo do agregado graúdo foi definido como a malha da peneira na qual ficou retido acumulado o percentual igual o imediatamente inferior a 5% o que resultou Diâmetro máximo = 19 mm. Etapa conclusiva: A amostra consistiu de agregado coletado em terreno local, que de acordo com os valores retidos acumulados em cada peneira e suas comparações com as faixas granulométricas estabelecidas na NBR 7217 para agregados graúdos, permitem avaliar que o agregado em estudo pode ser classificado como brita corrida.
REFERENCIAS
Ensaio de granulometria, disponível em http://www.geotecnia. ufba.b r/arqu ivos/
ensaios/Aula%20de%20Laboratorio-%20Roteiro%20-%2 0 Gr anulometria .pdf.
Acesso em: dia 2 de junho de 2014.
Associação Brasileira de Normas Técnicas. Agregados determinação da
composição granulométrica: NBR NM 248. Rio de Janeiro, 2003.
Analise granulométrica, disponível em http://netulio.weebly.com/up
loads/9/0/6/6/9066781/caracterizao_agregados.pdf. Acesso em: dia 4 de junho de
