Legenda Cam = Caminhões Bus = Ônibus
120 120
120
B
A
120
120
Espera para resistor
(Veículo sem tacógrafo)
Cam F13 - 15A
Bus F3 - 15A
Cam F14 - 15A
Bus F18 - 15A
Resistor
B5
B2 B2
B5 B5
VTTS Contran 245
Linha 15
DCAN H
DCAN L
ICAN L
ICAN H
DCAN H
DCAN L
ICAN L
ICAN H
PCAN H PCAN H
PCAN L
B11 B1 B7
Linha 30
Linha 31
X1-9
X1-8
X1-15
X1-14
A4
A8
PCAN H
PCAN L
PCAN H
PCAN L
PCAN H
PCAN L
PCAN H
PCAN L
PCAN H
PCAN L
PCAN H
PCAN L
PCAN H
PCAN L
A8 A5 A6 C14 C15 A14 A15 1 2
Conector VolkslogABS
(pneumático)
8/9/10 Ton
ECM - Motor ECM da Unidade Dosadora Sensor NOx
1 16 5 6 14 2 10 3 114
K-Line
7
X1-7 X1-8
ABS
(hidráulico)
5 Ton
14
X1-13
Tacografo
Painel
PCAN L
Pino 1
Pino 8 Pino 16
Pino 9
A16 26
Fusível
Fusível
B3 B9
ABS
(Marrom)
Interface B
UNIDADE LÓGICA
CONECTOR OBD
A
B
120

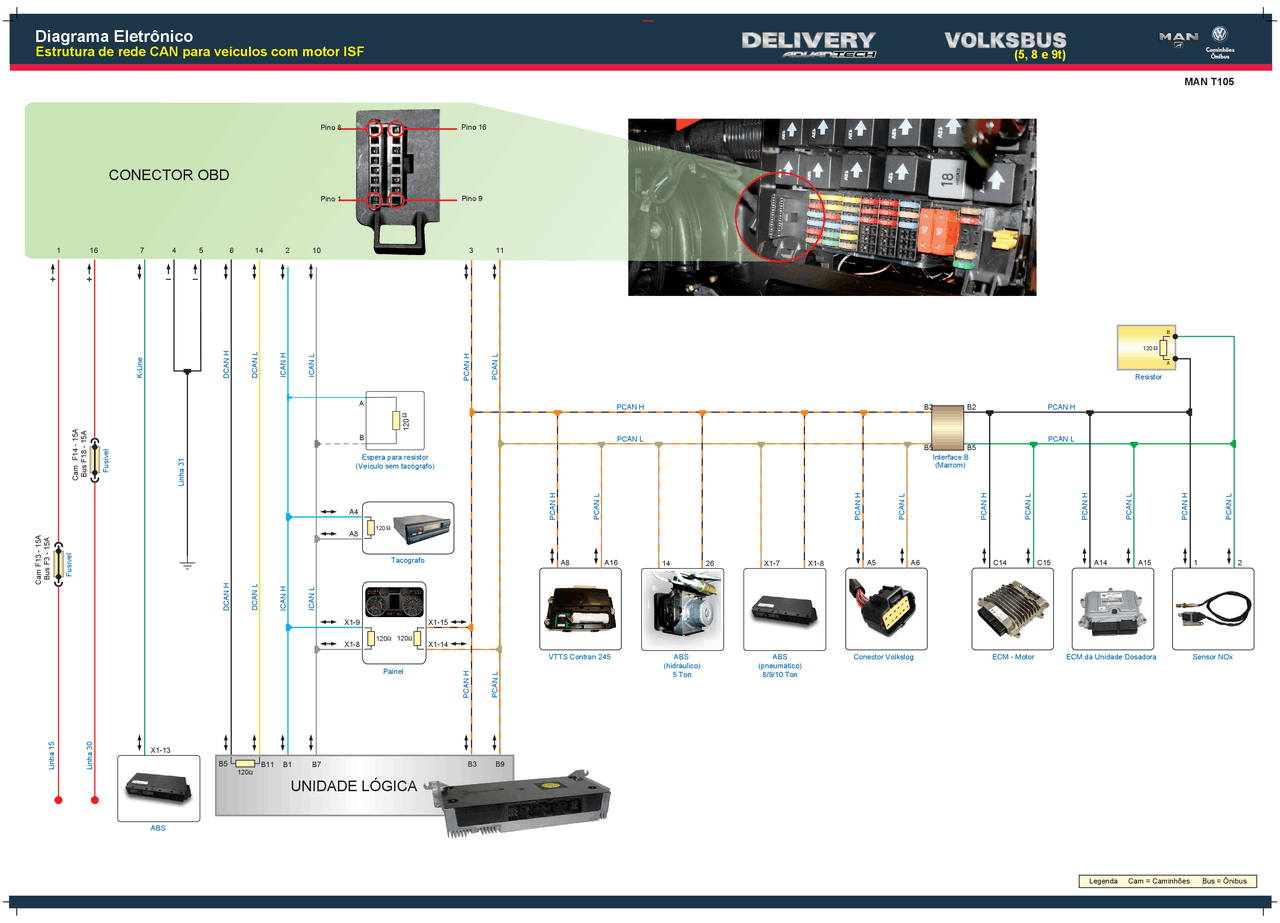

Estrutura de rede CAN para veículos com motor ISF
Diagrama Eletrônico
(5, 8 e 9t)
MAN T105
