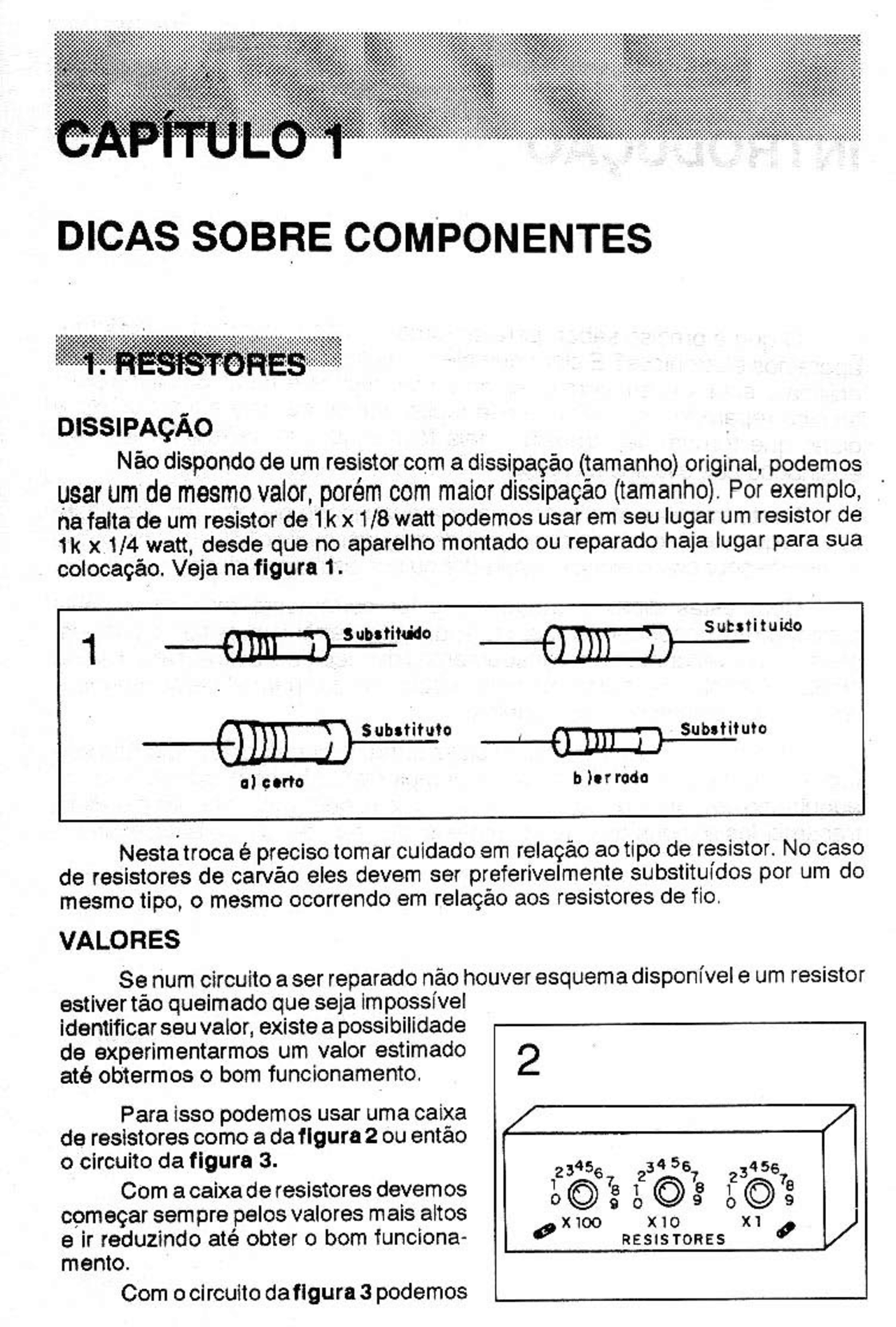

DISSIPAÇÃO Não dispondo de um resistor com a dissipação (tamanho) original, podemos usar um de mesmo valor, porém com maior dissipação (tamanho). Por exemplo, na falta de um resistor de 1k x 1/8 watt podemos usar em seu lugar um resistor de 4K x 1/4 watt, desde que no aparelho montado ou reparado haja lugar para sua colocação. Veja na figura 1. Substituto — gorros alcerto bjerrado Nestatroca é preciso tomar cuidado em relação ao tipo de resistor. No caso de resistores de carvão eles devem ser preferivelmente substituídos por um do mesmo tipo, o mesmo ocorrendo em relação aos resistores de fio. VALORES Se num circuito a ser reparado não houver esquema disponível e um resistor estiver tão queimado que seja impossível identificar seu valor, existe a possibilidade de experimentarmos um valor estimado 2 até obtermos o bom funcionamento. Para isso podemos usar uma caixa de resistores como a dafigura 2 ou então o circuito da figura 3. . 23886, 23458, astss, Com acaixa de resistores devemos O &1 O 8! O g começar sempre pelos valores mais altos di e ir reduzindo até obter o bom funciona- e resistores mento. Com ocircuito dafigura 3 podemos
