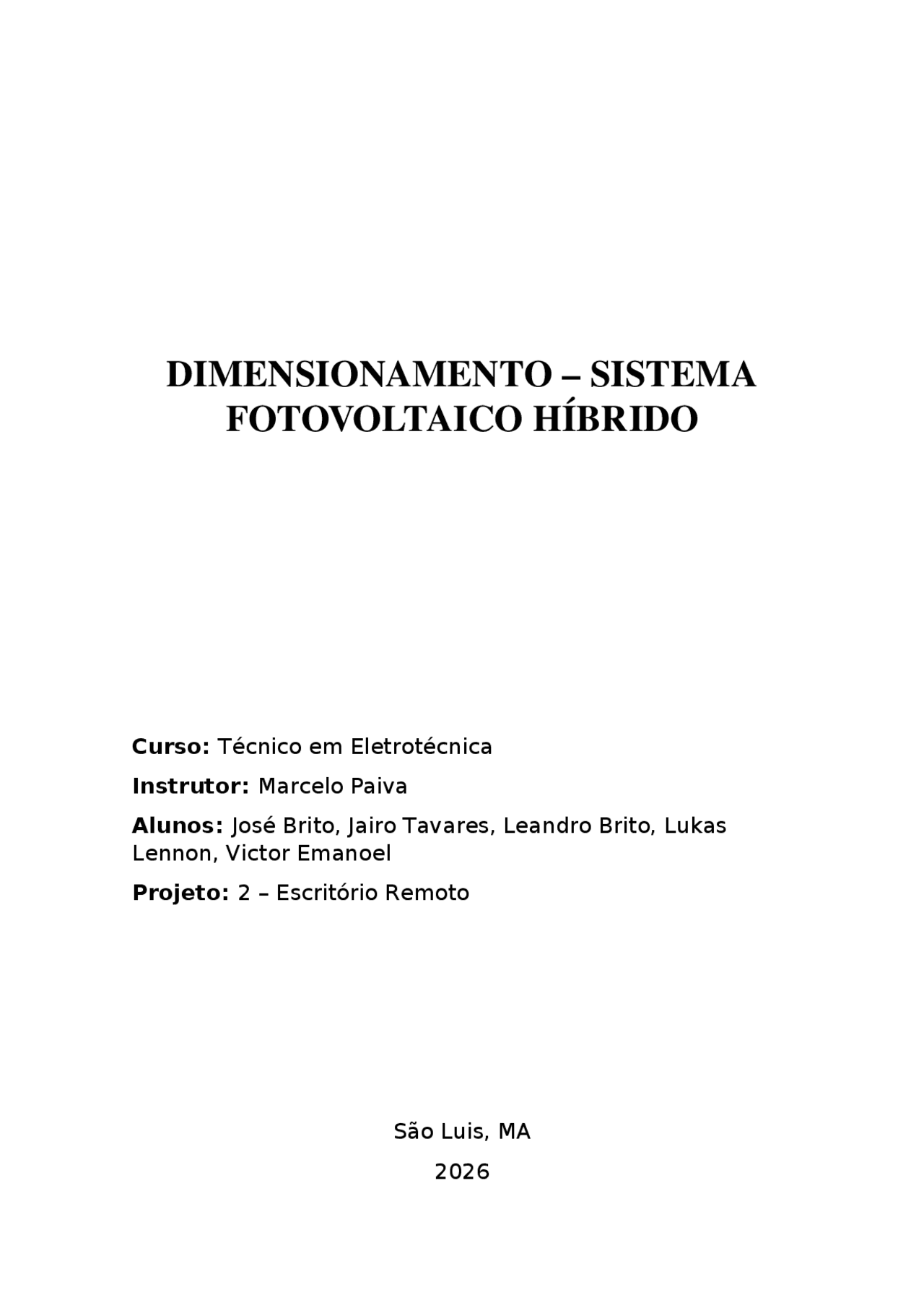

DIMENSIONAMENTO – SISTEMA
FOTOVOLTAICO HÍBRIDO
Curso: Técnico em Eletrotécnica
Instrutor: Marcelo Paiva
Alunos: José Brito, Jairo Tavares, Leandro Brito, Lukas
Lennon, Victor Emanoel
Projeto: 2 – Escritório Remoto
São Luis, MA
2026
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
DIMENCIONAMENTO ELETRICO, Manuais, Projetos, Pesquisas de Análise de Redes Elétricas
DIMENCIONAMENDO ELETRICO EQUATORIAL
Tipologia: Manuais, Projetos, Pesquisas
2025
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe DIMENCIONAMENTO ELETRICO e outras Manuais, Projetos, Pesquisas em PDF para Análise de Redes Elétricas, somente na Docsity!
DIMENSIONAMENTO – SISTEMA
FOTOVOLTAICO HÍBRIDO
Curso: Técnico em Eletrotécnica
Instrutor: Marcelo Paiva
Alunos: José Brito, Jairo Tavares, Leandro Brito, Lukas
Lennon, Victor Emanoel
Projeto: 2 – Escritório Remoto
São Luis, MA
SISTEMA FV TRIFÁSICO – OFICINA
Dados da instalação
Tipo de instalação: Oficina mecânica Sistema elétrico: Trifásico Tensão da rede: 380/220 V Frequência: 60 Hz Tipo de sistema FV: Híbrido com baterias Objetivo: geração de energia e backup de cargas prioritárias Local de instalação: cobertura da oficina Dados solares do local Localização: Região com boa incidência solar Horas de sol pleno (HSP): 5,5 h/dia Fator de rendimento do sistema: 0,
1 Levantamento das cargas
CARGAS PRIORITÁRIAS
Sistema de câmeras
1 × 100 × 24 = 2.400 Wh/dia
Iluminação LED
20 × 50 × 10 = 10.000 Wh/dia
Número de módulos: N = 13.931 / 550 N = 26 módulos Potência instalada: 14,3 kWp
4 Banco de Baterias BYD (lítio)
Somente cargas prioritárias: Consumo = 17,8 kWh DOD = 80% η = 95% Capacidade necessária: Capacidade = 17,8 / (0,8 × 0,95) Capacidade = 23,4 kWh Banco recomendado:
BYD Battery-Box Premium HVM
Configuração: BYD HVM 27,6 kWh Autonomia: 27,6 / 17,8 = 1,55 dias
5 Inversor Growatt trifásico
Carga máxima estimada: 17,4 kW Com fator de simultaneidade: ≈ 14 kW
Inversor recomendado: Growatt WIT 15K-X-HU Especificações: Potência: 15 kW Sistema: trifásico Compatível com BYD Sistema híbrido completo
6 Configuração do gerador FV
26 módulos Trina Solar 550 W Potência total: 14,3 kWp Configuração típica: 2 strings de 13 módulos
7 Proteções CC
Corrente string: 13,3 A Corrente projeto: 13,3 × 1,25 = 16,6 A Disjuntor: 25 A CC DPS: 1,2 × 643,5 = 772 V DPS 1000 V CC Cabo CC: 6 mm²
< 10 ohms
11 String box
Entradas: 2 strings Componentes:
- 2 fusíveis 25 A
- DPS 1000 V
- chave seccionadora 32 A
12 Estrutura de fixição
Trilhos: 60 m
- Grampos intermediários: 24
- Grampos finais: 4
- Suportes de fixação: 40 Estrutura suficiente para fixação segura dos 26 módulos.
13 Resultado final do sistema
Consumo prioritário: 17,8 kWh/dia Consumo total: 61,3 kWh/dia Potência FV instalada: 14,3 kWp Banco de baterias: 27,6 kWh
Inversor: 15 kW trifásico Autonomia: 1,55 dias
14 Equipamentos especificados
Painéis: 26 × Trina Solar Vertex 550 W Inversor: Growatt WIT 15K-X-HU trifásico híbrido Baterias: BYD Battery-Box Premium HVM 27,6 kWh
Função do sistema
Durante o dia: painéis alimentam a carga e carregam baterias Durante falta de rede: baterias alimentam cargas prioritárias Sistema trifásico adequado para cargas industriais.
