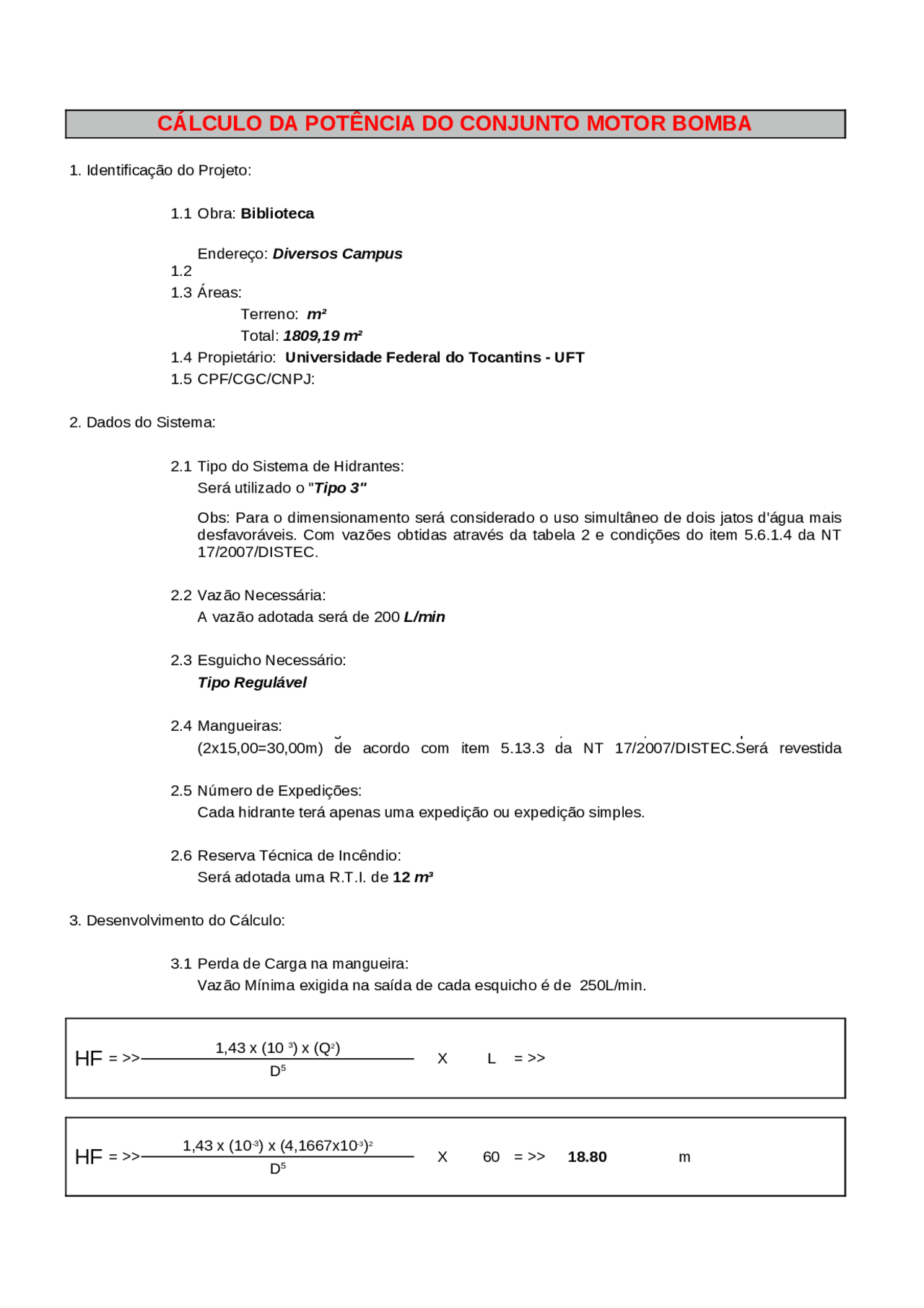

CÁLCULO DA POTÊNCIA DO CONJUNTO MOTOR BOMBA
1. Identificação do Projeto:
1.1
1.2
1.3 Áreas:
1.4
1.5 CPF/CGC/CNPJ:
2. Dados do Sistema:
2.1 Tipo do Sistema de Hidrantes:
2.2 Vazão Necessária:
2.3 Esguicho Necessário:
Tipo Regulável
2.4 Mangueiras:
2.5 Número de Expedições:
Cada hidrante terá apenas uma expedição ou expedição simples.
2.6 Reserva Técnica de Incêndio:
3. Desenvolvimento do Cálculo:
3.1 Perda de Carga na mangueira:
Vazão Mínima exigida na saída de cada esquicho é de 250L/min.
HF
= >>
X L = >>
HF
= >>
X 60 = >> 18.80 m
Obra: Biblioteca
Endereço: Diversos Campus
Terreno: m²
Total: 1809,19 m²
Propietário: Universidade Federal do Tocantins - UFT
Será utilizado o "Tipo 3"
Obs: Para o dimensionamento será considerado o uso simultâneo de dois jatos d'água mais
desfavoráveis. Com vazões obtidas através da tabela 2 e condições do item 5.6.1.4 da NT
17/2007/DISTEC.
A vazão adotada será de 200 L/min
Será utilizado mangueira com diâmetro de 40mm, com 2x15,00m de comprimento cada
(2x15,00=30,00m) de acordo com item 5.13.3 da NT 17/2007/DISTEC.Será revestida
internamente com borracha.
Será adotada uma R.T.I. de 12 m³
1,43 x (10 3) x (Q2)
D5
1,43 x (10-3) x (4,1667x10-3)2
D5
