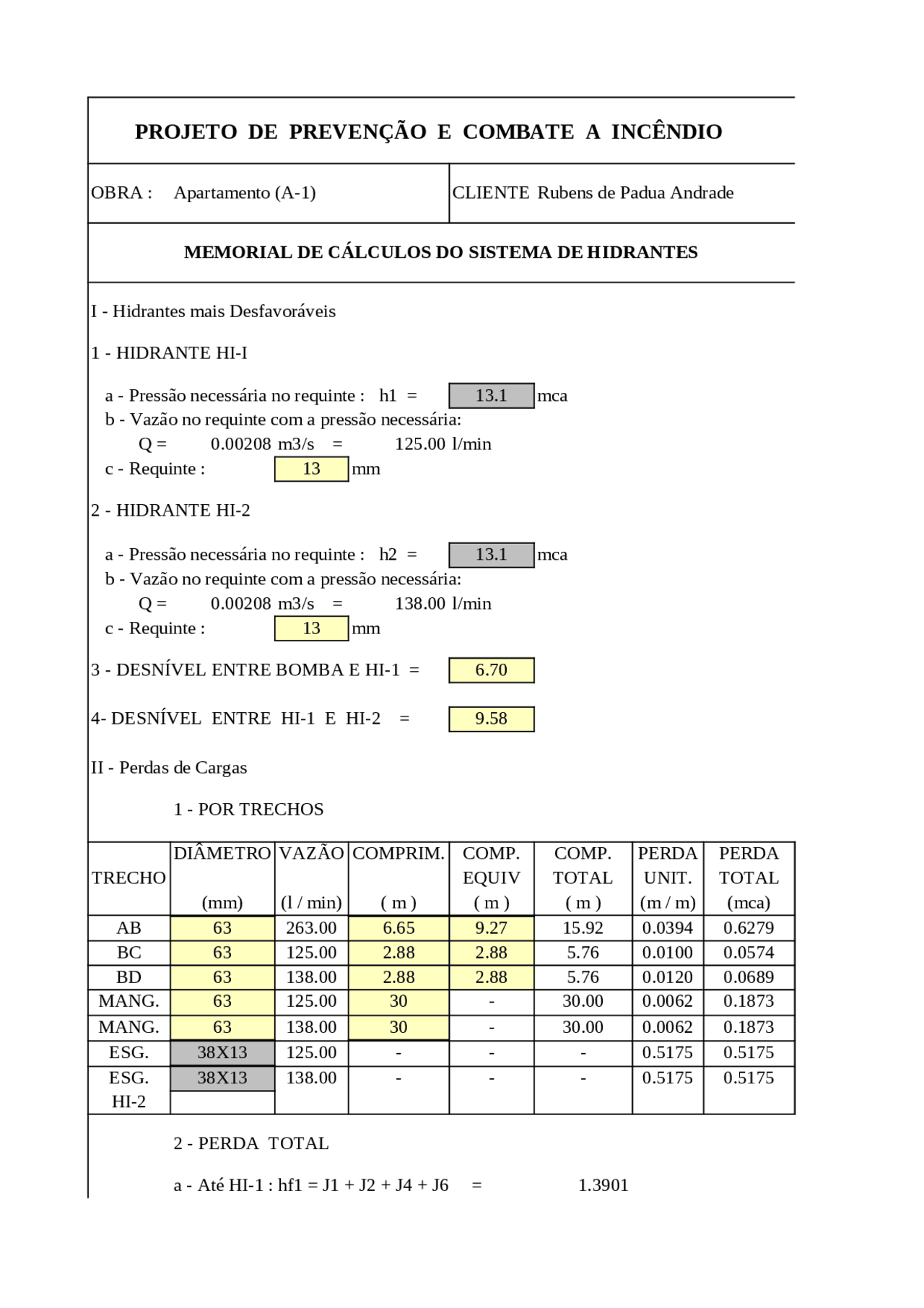

PROJETO DE PREVENÇÃO E COMBATE A INCÊNDIO
OBRA : Apartamento (A-1)
CLIENTE :
Rubens de Padua Andrade
MEMORIAL DE CÁLCULOS DO SISTEMA DE HIDRANTES
I - Hidrantes mais Desfavoráveis
1 - HIDRANTE HI-I
a - Pressão necessária no requinte : h1 = 13.1 mca
b - Vazão no requinte com a pressão necessária:
Q = 0.00208 m3/s = 125.00 l/min
c - Requinte : 13 mm
2 - HIDRANTE HI-2
a - Pressão necessária no requinte : h2 = 13.1 mca
b - Vazão no requinte com a pressão necessária:
Q = 0.00208 m3/s = 138.00 l/min
c - Requinte : 13 mm
3 - DESNÍVEL ENTRE BOMBA E HI-1 = 6.70
4- DESNÍVEL ENTRE HI-1 E HI-2 = 9.58
II - Perdas de Cargas
1 - POR TRECHOS
DIÂMETRO
VAZÃO COMPRIM. COMP. COMP. PERDA PERDA
TRECHO EQUIV TOTAL UNIT. TOTAL
(mm) (l / min) ( m ) ( m ) ( m ) (m / m) (mca)
AB 63 263.00 6.65 9.27 15.92 0.0394 0.6279
BC 63 125.00 2.88 2.88 5.76 0.0100 0.0574
BD 63 138.00 2.88 2.88 5.76 0.0120 0.0689
MANG. 63 125.00 30 - 30.00 0.0062 0.1873
HI-1 63
MANG. 63 138.00 30 - 30.00 0.0062 0.1873
HI-2
ESG. 38X13 125.00 - - - 0.5175 0.5175
HI-1
ESG. 38X13 138.00 - - - 0.5175 0.5175
HI-2
2 - PERDA TOTAL
a - Até HI-1 : hf1 = J1 + J2 + J4 + J6 = 1.3901
